Messungen Mosel

Messungen Mosel

Hier finden Sie die Messungen zum Bausatz Mosel

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

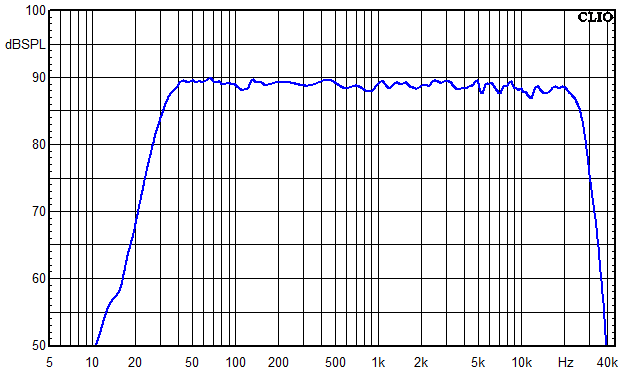

Mosel Frequenzgang

Messungen Mosel, Mosel Frequenzgang

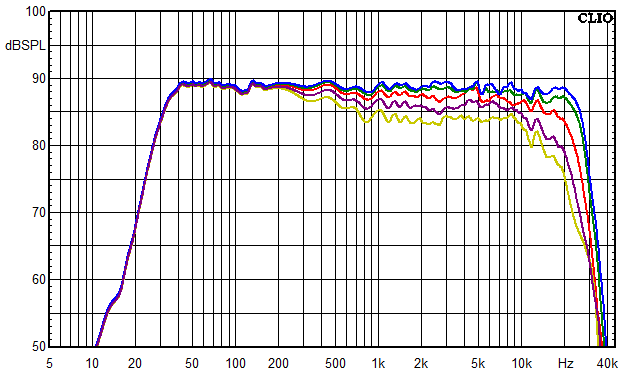

Mosel Frequenzgang unter 0°, 15°, 30°, 45° und 60° Winkel gemessen

Messungen Mosel, Mosel Frequenzgang unter 0°, 15°, 30°, 45° und 60° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°
Gelb = 60°

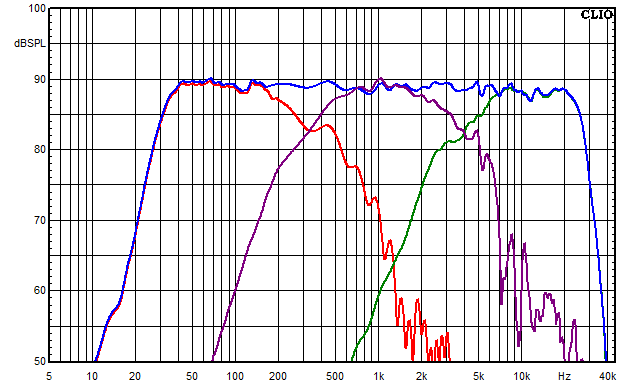

Mosel Frequenzgang der einzelnen Kreise

Messungen Mosel, Mosel Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Violett = Mitteltonzweig
Rot = Tieftonzweig

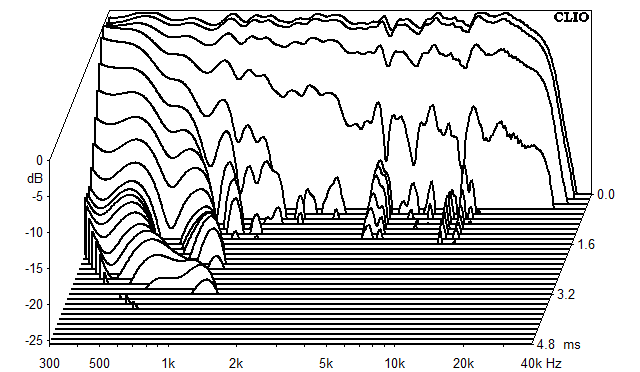

Mosel Wasserfallspektrum

Messungen Mosel, Mosel Wasserfallspektrum

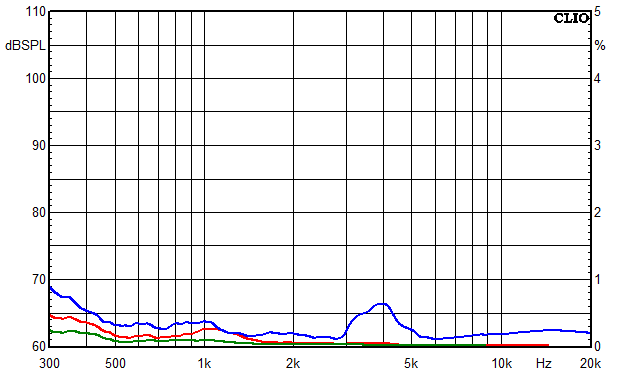

Mosel Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Mosel, Mosel Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

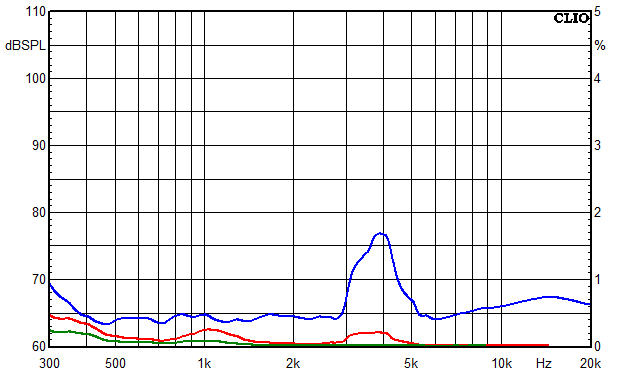

Mosel Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Mosel, Mosel Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

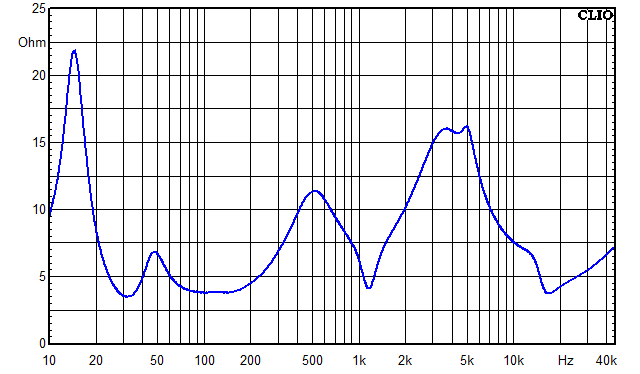

Mosel Impedanz-Frequenzgang

Messungen Mosel, Mosel Impedanz-Frequenzgang

Blau = ohne Impedanzkorrektur
Rot = mit Impedanzkorrektur

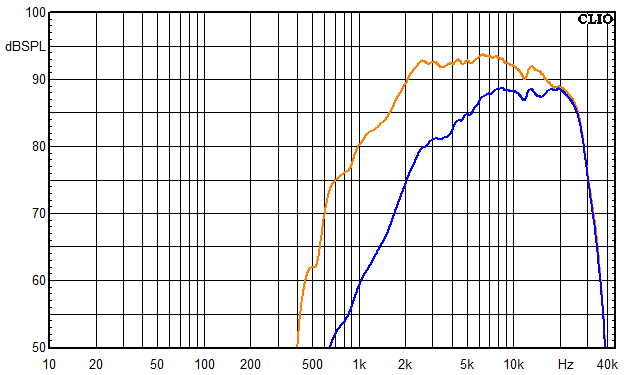

Mosel Frequenzgang Hochtöner

Messungen Mosel, Mosel Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

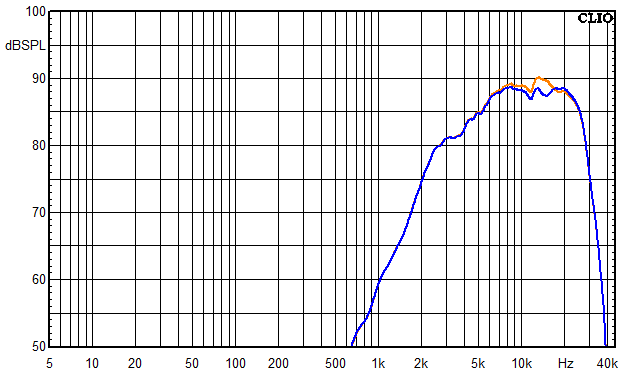

Mosel Frequenzgang vom Hochtöner mit Saugkreis

Messungen Mosel, Mosel Frequenzgang vom Hochtöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis

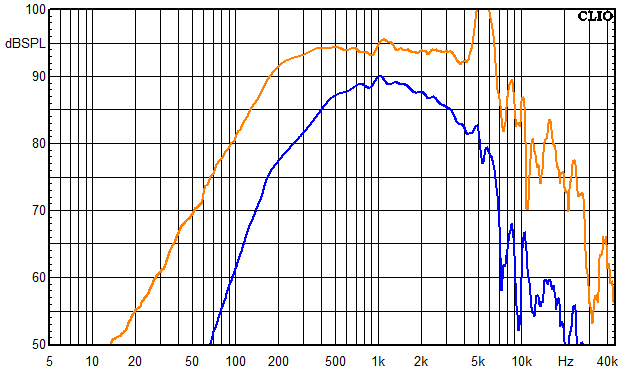

Mosel Frequenzgang Mitteltöner

Messungen Mosel, Mosel Frequenzgang Mitteltöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

Mosel Frequenzgang Mitteltöner mit Saugkreis 1

Messungen Mosel, Mosel Frequenzgang Mitteltöner mit Saugkreis 1

Blau = mit Saugkreis
Orange = ohne Saugkreis

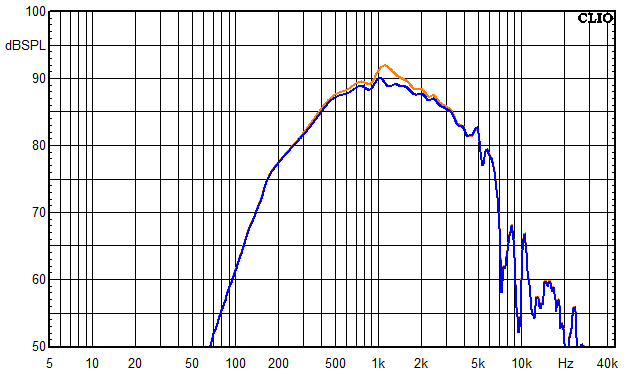

Mosel Frequenzgang Mitteltöner mit Saugkreis 2

Messungen Mosel, Mosel Frequenzgang Mitteltöner mit Saugkreis 2

Blau = mit Saugkreis
Orange = ohne Saugkreis

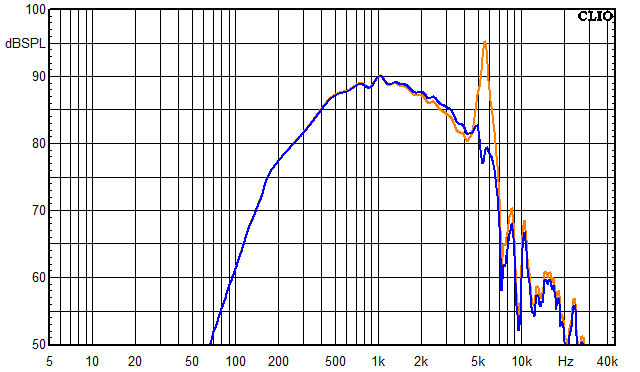

Mosel Frequenzgang Mitteltöner mit Saugkreis 3

Messungen Mosel, Mosel Frequenzgang Mitteltöner mit Saugkreis 3

Blau = mit Saugkreis
Orange = ohne Saugkreis

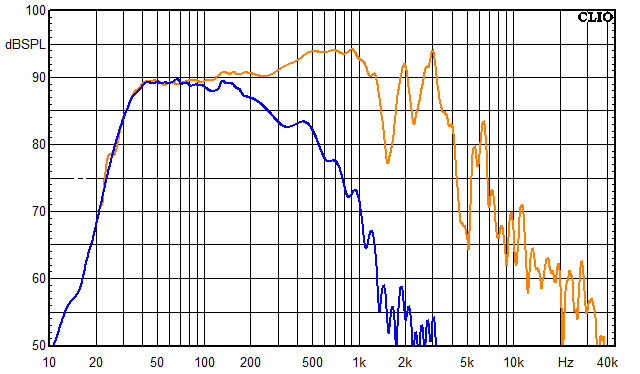

Mosel Frequenzgang Tieftöner

Messungen Mosel, Mosel Frequenzgang Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24.

Sie können uns auch gern eine Email senden: info@lautsprechershop.de

zum Bausatz Mosel
