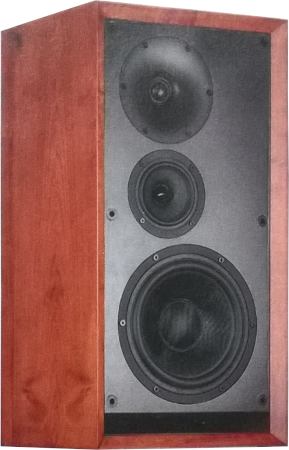

Nimrod   Kompaktlautsprecher aus Hobby Hifi 1/2021

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 88 dB
  • Maße (HxBxT): 606 x 304 x 320 mm
  • Frequenzbereich (-8dB): 39 - 30000 Hz
  • Trennfrequenz(en): 330, 3200 Hz
  • Prinzip: Bassreflexbox

Nimrod ist ein drei-Wege Kompaktlautsprecher im englischen Stil.

Nimrod ist ein Bassreflex-Lautsprecher mit Chassis der Firma Visaton .

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Visaton G 25 FFL 8 Ohm mit Waveguide WG 148 R
- einen Mitteltöner Visaton B 100 6 Ohm
- einen Tieftöner Visaton GF 200 2 x 4 Ohm

Der Lautsprecher wurde von Sebastian Bayer und Oliver Kreuer entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 3. Ordnung (18 dB / Oktave) und Tiefpass 2. Ordnung (12 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist nahezu fehlerfrei.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 200 Hz unter 0,5%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"Von der ersten Sekunde an nimmt Nimrod ihre Zuhörer für sich ein: Sie umhüllt ihr Auditorium mit einem beeindruckend voluminösen und warmen, dabei ausnehmend fein gezeichneten Klangbild. Wir befinden uns inmitten eines opulenten musikalischen Spektakels, das unverblümt zum Genießen einlädt. Angenehm selbstverständlich stehen die Protagonisten der Musik zwischen, vor und hinter den Boxen auf einer ausladenden Bühne. Feine Details zeichnen sich blitzsauber ab, ohne sich aufzudrängen: Ohne jemals auf die Idee zu kommen, analytisch hören zu wollen, streifen wir durch unsere Musiksammlung und erfreuen uns am einnehmenden Wesen dieser wunderbar musikalischen Lautsprecher. Ob Jazz oder Klassik, kleine Besetzung oder großes Orchester, Stimmen oder Instrumente, immer werden sie dem Charakter der Musik vollends gerecht und überzeugen alle Zuhörenden davon, um wie vieles reicher ein Leben mit Musik ist."

Fazit der Zeitschrift:

"Nimrod ist ein wunderbares Beispiel für die geglückte Verschmelzung deutscher Ingenieurskunst mit audiophilen englischen Prinzipien. Obendrein ermöglicht die Bauanleitung, klassisches, zeitloses Boxendesign im Selbstbau zu realisieren. Für dieses geradlinige, elegante Design sind diese Lautsprecher ebenso zu loben wie für ihr einnehmendes musikalisches Wesen."

Unser Bausatz besteht aus

  • Visaton Waveguide WG 148 R
  • Visaton G 25 FFL, 8 Ohm
  • Visaton Breitbandlautsprecher B 100 - 6 Ohm
  • Visaton Tieftöner GF 200, 2 x 4 Ohm
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 2x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Terminal T105 Au mit Messingklemmen, vergoldet
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück
  • Inbus-Holzschrauben 5x30mm, schwarz 8 Stück
  • Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • 0,5x Inbus-Holzschrauben 4x25 mm, schwarz 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • ClarityCap PWA Kondensator 33 μF; / 160 Vdc
  • ClarityCap PWA Kondensator 56 μF; / 160 Vdc
  • Jantzen Cross Cap MKP-Kondensator 0,39 μF; / 400V
  • Audaphon MKP CAP Superior 1,5 μF; / 400 Vdc
  • Audaphon MKT Kondensator 5,6 μF; / 160 Vdc
  • JB Elko bipolar, 100 uF/50 Vdc
  • JB Elko bipolar, 68 uF/100 Vdc
  • Mundorf Luftspule L50, 3,3 mH/3,13 0hm
  • 1,0 mm Luftspule, 1,5 mH/0,63 Ohm
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • 2x 0,7 mm Luftspule, 2,2 mH/1,3 Ohm
  • Mundorf H-Kern-Spule H100, 3,9 mH/0,3 0hm
  • 4x Metalloxidwiderstand MOX10 1,0 Ohm (braun-schwarz-gold)
  • Metalloxidwiderstand MOX10 22 Ohm (rot-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 426,00 ohne MwSt: € 357.98 / $ 422.42

Original Visaton Nimrod Bausatz mit Fertigweiche ohne Gehäuse, Preis pro Lautsprecher   EUR 552,16 ohne MwSt: € 464.00 / $ 547.52

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Visaton G 25 FFL 8 Ohm mit Waveguide WG 148 R - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap ESA und Mundorf EVO Kondensatoren.

  • ClarityCap ESA Kondensator 1,5 μF; / 630 Vdc
  • Mundorf MCAP EVO 0,39 μF; / 450 V
  • ClarityCap PWA Kondensator 33 μF; / 160 Vdc
  • ClarityCap PWA Kondensator 56 μF; / 160 Vdc
  • Audaphon MKP CAP Superior 5,6 μF; / 400 Vdc
  • JB Elko bipolar advanced, 68μF / 50 Vdc
  • JB Elko bipolar advanced, 100μF / 100 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • 2x Mundorf Backlack-Luftspule BL71, 2,2 mH/1,3 Ohm
  • Mundorf Backlack-Luftspule BL71, 3,3 mH/1,75 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,5 mH/0,38 Ohm
  • Mundorf Backlack-Luftspule BL140, 3,9 mH/0,65 Ohm
  • 2x Metalloxidwiderstand MOX10 1,0 Ohm (braun-schwarz-gold)
  • 2x Metalloxidwiderstand MOX10 1,5 Ohm (braun-grün-gold)
  • Metalloxidwiderstand MOX10 22 Ohm (rot-rot-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 528,00 ohne MwSt: € 443.70 / $ 523.56

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 15 μF; / 160 Vdc
  • 0,7 mm Luftspule, 0,10 mH/0,27 Ohm (Abisolierung 30mm)
  • Keramikwiderstand 5,6 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 11,40 ohne MwSt: € 9.58 / $ 11.30

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 11.70
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
