Olution   Standlautsprecher aus Zeitschrift K+T 5/2017

technische Daten:
  • Impedanz: 8 Ohm
  • Kennschalldruck (2,83V/1m): 87 dB
  • Maße (HxBxT): 1210 x 330 x 430 mm
  • Frequenzbereich (-8dB): 31 - 27000 Hz
  • Trennfrequenz(en): 150, 2000 Hz
  • Prinzip: Bassreflexbox

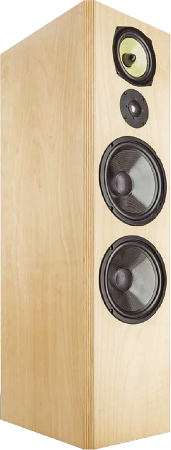

Olution ist ein drei-Wege Standlautsprecher.

Olution ist ein Bassreflex-Lautsprecher mit Chassis der Firma Monacor .

Der Lautsprecher enthält folgende Lautsprecherchassis:
- einen Hochtöner Monacor DT-350 NF
- einen Mitteltöner Monacor SPH-165 KEP
- zwei Tieftöner Monacor SPH-250 CTC

Der Lautsprecher wurde von Florian Englerth und Bern Bieg entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 2. Ordnung (12 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen. Das Abklingspektrum ist nahezu fehlerfrei. Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 300 Hz unter 0,5 % und bleiben auch bei (95 dB, 1 m) im hörbaren Bereich unter 0,8 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Den Hörtest eröffnet wieder einmal ein altes Dire-Straits-Album, in diesem Falle der unbetitelte Erstling der Band. Der stammt aus dem Jahre 1978 und dürfte gänzlich analog produziert sein, jedenfalls klingtīs wunderbar warm, flüssig und stimmig. So etwas ist genau die richtige Kost für die Olution: Sie klingt beim ersten Takt nach großem Lautsprecher und verwöhnt den Hörer mit einer großartig differenzierten Basslinie auf "Water of Love". Ganz oben töntīs um den genau jenen Betrag zu zu hell, der der Aufnahme zu eigen ist. Die DT-350 macht ihren Job großartig, sie ist zweifellos eine der besten Metallkalotten am Markt. Membranfläche hilft fast immer, insbesondere dann, wenn untenherum mit so viel Gefühl abgestimmt wurde wie hier: Souverän, ja, aber nicht "zu dick". Sehr schön, genau so geht Bassreflex. Für einen ernst zu nehmenden Eindruck von den stimmlichen Fähigkeiten der Box bemühen wir Jennifer Warnes "Famous Blue Raincoat". Das glockenklare Organ tönt fast perfekt, eine minimale Rauigkeit ist allerdings da - sie wissen schon, der Mitteltöner. Vielleicht bin ich da aber auch nur ein bischen übersensibilisiert. Was schon vorher bei den Dire Straits auffiel, setzt sich hier fort: Der Klang löst sich ganz ausgezeichnet von den Membranen, alle möglichen Details der jeweiligen Produktion stehen weit außen neben den Lautsprechern. Ausgezeichnete Auflösung in allen Bereichen, beste Raumabbildung, unaufdringlicher und souveräner Bass - wer so was stellen kann, der sollte sich mit der Olution unbedingt eingehender beschäftigen."

Unser Bausatz besteht aus

  • 2x Monacor SPH-250CTC, 2x8 Ohm
  • Monacor SPH-165 KEP Tieftöner
  • HiFi-Dome-Tweeter DT-350NF
  • 4x Bassreflexrohr BR70V, schwarz Vario
  • Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 2x Noppenschaumplatten N25 100x50x4cm anth/schwarz
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 4m Lautsprecherkabel 2x1,5 mm2, transparent
  • 2x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • ClarityCap PWA Kondensator 5,6 μF / 160 Vdc
  • ClarityCap PWA Kondensator 12 μF / 160 Vdc
  • ClarityCap PWA Kondensator 100 μF / 160 Vdc
  • Audaphon MKP CAP Superior 6,8 μF / 400 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • 3x Elko glatt, 100uF / 50 Vdc
  • Mundorf Luftspule L140, 0,33 mH/0,15 Ohm
  • 1,3 mm Luftspule, 0,68 mH/0,22 Ohm
  • Mundorf BS140-Kernspule 15mH/0,48Ohm
  • Mundorf H-Kern-Spule H50, 4,7 mH/1 0hm
  • Mundorf H-Kern-Spule H71, 27 mH/1,68 0hm
  • Keramikwiderstand 1,8 Ohm/20 Watt
  • Keramikwiderstand 2,7 Ohm/20 Watt
  • 2x Keramikwiderstand 15 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 3,9 Ohm (orange-weiß-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Kupferfolienspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für die Frequenzweiche sind hochwertige Clarity Cap KOndensatoren vom Typ PWA und PX und - wo es besonders auf die Qualität ankommt Clarity Cap CSA Kondensatoren.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 10.71
Pro Bausatz empfehlen wir 2 Platten (für ein Paar Lautsprecher also 4)
