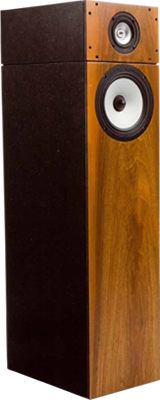

OmnesAudio MZS, Standlautsprecher   in K+T 4/2013


technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 85 dB
- Maße (HxBxT): 933 x 218 x 345 mm
- Frequenzbereich (-8dB): 33 - 25000 Hz
- Trennfrequenz(en): 1200 Hz
- Prinzip: Hornreflexbox

Bei Omnes Audio entwarf man mit Oaudio MZS einen Standlautsprecher, der an einen Breitbänder mit Subwooferunterstützung erinnert. MZS (was auch für Modernes Zweiweg-System steht) geht jedoch einen anderen Weg. Der Tang Band Breitbänder wird hier bereits unter 1200 Hz durch den Tang Band Tieftöner W6-1974 abgelöst.

Der Frequenzgang des Standlautsprechers Oaudio MZS ist für einen Breitbänder - insbesondere unter 15 Grad Hörwinkel recht linear. Auf Achse zeigt er eine leichte Übertreibung im Hochtonbereich, was aber der gleichmäßigen Energieabstrahlung in den Raum zugute kommt. Das Ausschwingverhalten ist zügig und ohne störende Resonanzen.

Die Frequenzweiche ist erfreulich einfach aufgebaut: Der Breitbänder wird durch einen Hochpass 3. Ordnung angesteuert; der Tieftöner durch einen Tiefpass 2. Ordnung.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Was aufgrund der Messungen schon abzusehen war: Das MZS macht einen wirklich abgrundtiefen Bass, fest und wuchtig, der bei höheren Pegeln schon mal ordentlich in die Magengrube geht. Was ich aber noch beeindruckender finde: Auch bei leisen Pegeln sorgt dieser Bass für Substanz und Fundament im Klangbild; die Box muss nicht erst "angeschoben" werden, um voll zu klingen. Der Dreizöller macht nach oben hinaus alles richtig. Auch wenn die Messungen nicht optimal aussehen: Leicht und locker spielt der W3-871 auf, erzeugt einen tendenziell offenen und leichten Mitteltonbereich und sehr angenehme Höhen bis ans obere Ende des hörbaren Spektrums. Erhöht man den Vorwiderstand, wird es etwas erdiger, aber immer detailliert und schön transparent im Gesamtkontext."

Unser Bausatz besteht aus

  • Tang Band W3-871 Breitbänder
  • Tang Band W6-1974 Tieftöner
  • Bassreflexrohr HP70, 68x160 mm, schwarz
  • PE-Schaumstoffdichtstreifen, 5x2 mm
  • 1,5x Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • 0,5x Noppenschaumplatten N25 100x50x4cm anth/schwarz
  • Terminal T105 Au mit Messingklemmen, vergoldet
  • 2,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 4 Stück
  • Pan-Schrauben 4x20 schwarz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • 3x Elkos, glatt
  • 2x Mundorf Spulen
  • 1x Metalloxidwiderstand MOX10

Bausatz ohne Gehäuse, Preis pro Box - nicht lieferbar

Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. I-2766, Preis pro Stück: EUR 5,10 ohne MwSt: € 4.29 / $ 4.71
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche

Unser Bausatz mit High-End-Frequenzweiche enthält anstelle von Elkos nur hochwertige Folienkondensatoren, wobei parallel zum Tieftöner ein MKT-Kondensator, in Reihe zum Breitbänder zwei hochwertige MKP-Kondensatoren zum Einsatz kommen. Die Spule in Reihe zum Tieftöner ist im Vergleich zur Standardversion mit deutlich dickerem Draht.

Bausatz ohne Gehäuse, Preis pro Box - nicht lieferbar

Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. I-2766, Preis pro Stück: EUR 5,10 ohne MwSt: € 4.29 / $ 4.71
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Impedanzkorrektur

 Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • einen Elko, glatt
  • eine Luftspule
  • einen Metalloxidwiderstand

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 9,05 ohne MwSt: € 7.61 / $ 8.37



Zurück zur Bausatzseite   zur Klang- und Ton-Übersicht
