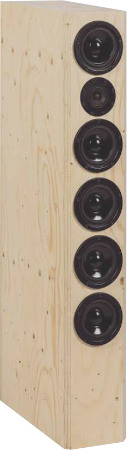

Quintett Nano   L'enceinte en colonne de K+T 1/2021

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 89 dB
  • Dimensions (HxLxP): 1000 x 160 x 376 mm
  • Réponse en fréquence (-8dB): 50 - 21000 Hz
  • Fréquence(s) de coupure: 500,29 Hz
  • Principe: bassréflex

Quintett Nano est une enceinte colonne à trois voies.

Quintett Nano est une enceinte basse-réflex, utilisant des haut-parleurs Visaton .

Le kit comprend les haut-parleurs:
- un haut-parleur large bande Visaton FRS 5X, 8 Ohm
- un haut-parleur médium Visaton W100 S, 4 Ohm
- quatre boomers Visaton W100 S, 4 Ohm

L'enceinte a été développée par Holger Barske et Thomas Schmidt.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le haut-parleur large bande.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour les haut-parleurs grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre (graphique en cascade) présente ,dans les médiums, un comportement qui tend à éviter les oscillations .

Les distortions non-linéaires sont faible: pour un niveau de 80 dB à 1m, elles restent en dessous de 0,8% à partir de 200 Hz! A 90 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1,2%.

Notre kit se compose de

  • Visaton FRS 5X, 8 Ohm
  • 5x Visaton W100 S, 4 Ohm
  • Évent bass-reflex BR15.34, noir
  • Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 0,25x Mousse alvéolée N25 97,5x49x4 cm, noir
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 4m Câble haut-parleur 2x1,5 mm2, translucide
  • 3,5x Vis à tête fraisée Visaton 3,5x25, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,9 μF; / 400 Vdc
  • Condensateur électrolytique JB bipolaire, 330 μF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 82 μF/100 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 56μF / 50 VDC
  • Condensateur électrolytique JB bipolaires advanced, 8,2 μF; / 50 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 10 μF; / 50 Vdc
  • Bobine à air Mundorf L140 2,2 mH/0,46 Ohm
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Bobine à air 0,7 mm , 0,56 mH/0,55 Ohm
  • Bobine à air 0,7 mm 3,3 mH/1,75 Ohm
  • Bobine à noyau en H Mundorf H71 10 mH/0,87 0hm
  • Résistance céramique 4,7 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 275,00 hors TVA: € 231.09 / $ 279.62

L'anneau de montage du Visaton FRS 5 X n'est pas inclus dans le kit

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap PWA 18 μF; / 160 Vdc
  • Condensateur ClarityCap PWA 56 μF; / 160 Vdc
  • Condensateur ClarityCap ESA 3,9μF / 250 Vdc
  • Condensateur électrolytique JB bipolaire, 330 μF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 82 μF/100 Vdc
  • Bobine à air vernie Mundorf BL71 0,39 mH/0,51 Ohm
  • Bobine à air vernie Mundorf BL71 0,56 mH/0,64 Ohm
  • Bobine à air vernie Mundorf BL71 3,3 mH/1,75 Ohm
  • Bobine à air vernie Mundorf BL140 2,2 mH/0,46 Ohm
  • Bobine à noyau en H et spires collées Mundorf BH71 10 mH/0,87 0hm
  • Résistance céramique 4,7 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 304,00 hors TVA: € 255.46 / $ 309.11

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 4,7 μF; / 160 Vdc
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 7,90 hors TVA: € 6.64 / $ 8.03

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,10 hors TVA: € 4.29 / $ 5.19
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)


Retour vers la page d'accueil   vers les kits de Klang+Ton
