Messungen Raquel & Marco

Hier finden Sie die Messungen zum Bausatz Raquel & Marco

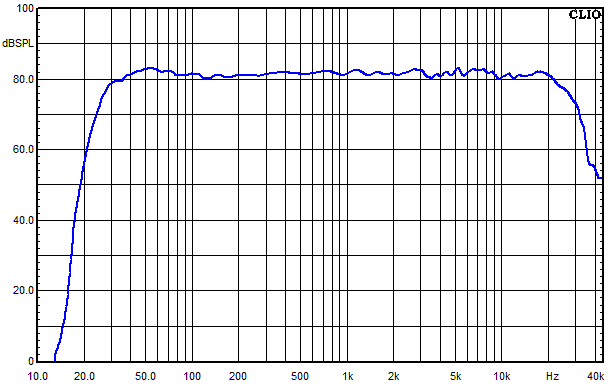

Raquel & Marco Frequenzgang

Raquel & Marco Frequenzgang unter 0, 15, 30 und 45 Winkel gemessen

  • Blau = 0
  • Grün = 15
  • Rot = 30
  • Violett = 45

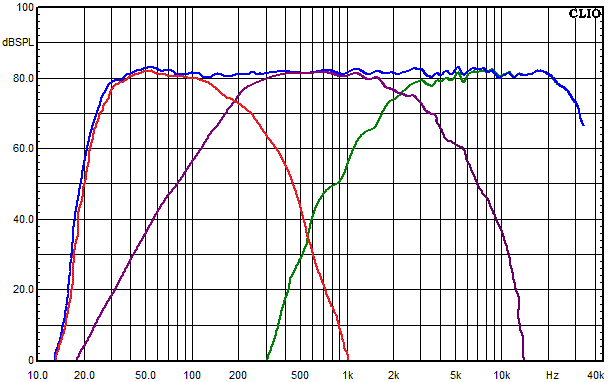

Raquel & Marco Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Violett = Mitteltonzweig
  • Rot = Tieftonzweig



Raquel & Marco Wasserfallspektrum

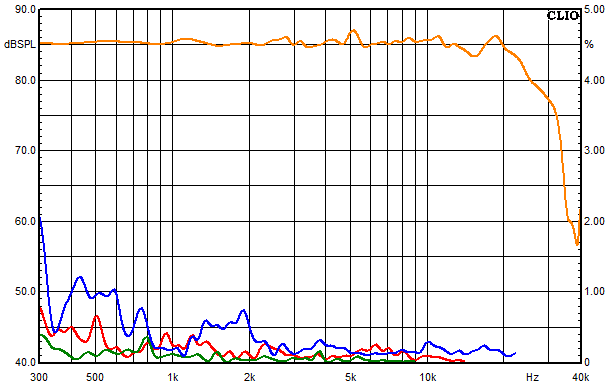

Raquel & Marco Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5




Raquel & Marco Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

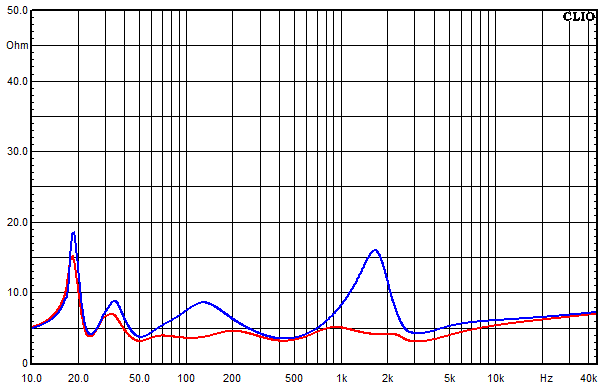

Raquel & Marco Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur



Raquel & Marco Frequenzgang vom Hochtöner

  • Blau = mit Frequenzweiche und Saugkreis
  • Orange = ohne Frequenzweiche



Raquel & Marco Frequenzgang vom Hochtöner

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis



Raquel & Marco Frequenzgang vom Mitteltöner

  • Blau = mit Frequenzweiche und Saugkreis
  • Orange = ohne Frequenzweiche



Raquel & Marco Frequenzgang vom Mitteltöner

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis



Raquel & Marco Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche und Saugkreis
  • Orange = ohne Frequenzweiche



Raquel & Marco Frequenzgang vom Tieftöner mit Frequenzweiche

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
