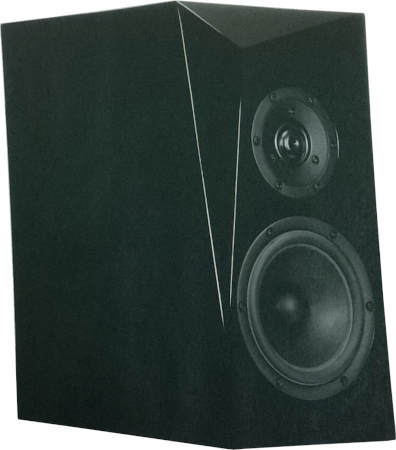

SB Acoustics ARA-Kit   L'enceinte compacte de Hobby Hifi 6/2019

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 86 dB
  • Dimensions (HxLxP): 391 x 190 x 388 mm
  • Réponse en fréquence (-8dB): 38 - 31000 Hz
  • Fréquence(s) de coupure: 2000 Hz
  • Principe: bassréflex

SB Acoustics ARA Kit est une enceinte compacte à deux voies.

SB Acoustics ARA Kit est une enceinte basse-réflex, utilisant des haut-parleurs SB Acoustics .

Le kit comprend les haut-parleurs:
- un tweeter SB Acoustics Satori TW29R-B
- un boomer SB Acoustics Satori MW16P-4

L'enceinte a été développée par SB Acoustics et Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La fréquence de crossover avec le filtre SB Acoustics est de 4000 Hz.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,6% à partir de 300 Hz.

Notre kit avec HOBBY HiFi filtre se compose de

  • Tweeter annulaire SB Acoustics SATORI-TW29R-B
  • SB Acoustics SATORI-MW16p, 4 Ohm
  • 2x Évent bass-reflex HP50, 50x145 mm, noir
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Mundorf MCAP EVO 15 μF / 450 V
  • Mundorf MCAP EVO Oil 6,8 μF / 450 V
  • Condensateur Audaphon Superior (MKP) 1,0 μF / 400 Vdc
  • Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air vernie Mundorf BL71 1,5 mH/1,13 Ohm
  • Bobine à air vernie Mundorf BL140 1,2 mH/0,34 Ohm
  • Résistance oxyde de métal, 10W 3,9 Ohm (orange-blanc-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)

Composants sans ébénisterie, prix par unité   EUR 494,00 hors TVA: € 415.13 / $ 444.18

Kit avec HOBBY HiFi filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 615,00 hors TVA: € 516.81 / $ 552.98

Notre kit avec SB Acoustics filtre compose de

  • SB Acoustics ARA Filtre pour tweeter TW29R-B, une paire
  • 2x Tweeter annulaire SB Acoustics SATORI-TW29R-B
  • 2x SB Acoustics SATORI-MW16p, 4 Ohm
  • 4x Évent bass-reflex HP50, 50x145 mm, noir
  • 2x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 2x Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 4m Câble haut-parleur 2x1,5 mm2, translucide
  • 3x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

Composants sans ébénisterie, prix par paire   EUR 923,00 hors TVA: € 775.63 / $ 829.92

Notre kit avec HOBBY HiFi filtre pour l'utilisation SB Acoustics ébénisterie se compose de

  • 2x Tweeter annulaire SB Acoustics SATORI-TW29R-B
  • 2x SB Acoustics SATORI-MW16p, 4 Ohm
  • 4m Câble haut-parleur 2x1,5 mm2, translucide
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Mundorf MCAP EVO 15 μF / 450 V
  • 2x Mundorf MCAP EVO Oil 6,8 μF / 450 V
  • 2x Condensateur Audaphon Superior (MKP) 1,0 μF / 400 Vdc
  • 2x Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • 2x Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • 2x Bobine à air vernie Mundorf BL71 1,5 mH/1,13 Ohm
  • 2x Bobine à air vernie Mundorf BL140 1,2 mH/0,34 Ohm
  • 2x Résistance oxyde de métal, 10W 3,9 Ohm (orange-blanc-or)
  • 2x Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)

Composants sans ébénisterie, prix par paire   EUR 946,00 hors TVA: € 794.96 / $ 850.61

Kit avec HOBBY HiFi filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par paire   EUR 1187,00 hors TVA: € 997.48 / $ 1067.30

Notre kit pour l'utilisation avec SB Acoustics ébénisterie se compose de

  • SB Acoustics ARA Filtre pour tweeter TW29R-B, une paire
  • 2x Tweeter annulaire SB Acoustics SATORI-TW29R-B
  • 2x SB Acoustics SATORI-MW16p, 4 Ohm
  • 4m Câble haut-parleur 2x1,5 mm2, translucide
  • Plan de montage pour le kit

Les ébénisteries

Ara Kit ébénisteries blanc laqué mat, prix à la paire   EUR 389,00 hors TVA: € 326.89 / $ 349.77

Ara Kit ébénisteries blanc laqué brillant   EUR 459,00 hors TVA: € 385.71 / $ 412.71

ébénisteries noir laqué brillant , prix par paire   EUR 459,00 hors TVA: € 385.71 / $ 412.71

Correction d'impédance pour HOBBY HiFi filtre

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 19,80 hors TVA: € 16.64 / $ 17.80

Support de filtre universel pour HOBBY HiFi filtre

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,90 hors TVA: € 4.96 / $ 5.31
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
