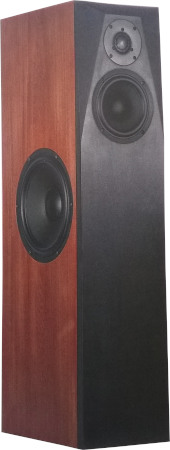

ScanBySide 2   L'enceinte en colonne de Hobby Hifi 4/2020

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 85 dB
  • Dimensions (HxLxP): 1075 x 230 x 380 mm
  • Réponse en fréquence (-8dB): 27 - 40000 Hz
  • Fréquence(s) de coupure: 150, 2500 Hz
  • Principe: charge close

ScanBySide 2 est une enceinte colonne à trois voies. ScanBySide II est une enceinte avec une réponse en fréquence plate de moins de 30 à plus de 40 000 Hz, une faible distorsion et un excellent spectre de décroissance.

ScanBySide 2 est une enceinte close, utilisant des haut-parleurs SB Acoustics et Scan Speak.

Le kit comprend les haut-parleurs:
- un tweeter SB Acoustics SB29BAC-C000-4
- un haut-parleur médium SB Acoustics SB17NBAC35-4
- un boomer Scan Speak 26W/4534G00

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,3% à partir de 200 Hz.

Notre kit se compose de

  • Tweeter SB Acoustics SB29BAC-C000-4, dôme béryllium
  • Médium grave SB Acoustics SB17NBAC35-4, cône alu noir
  • ScanSpeak Boomer 26W-4534G00
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Matériau d amortissement autocollant Damping 30, 1100 x 470 mm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 1,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x2,5 mm2, translucide
  • 2x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,9 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 12 μF; / 400 Vdc
  • Condensateur électrolytique JB bipolaire, 100 uF/50 Vdc
  • 2x Condensateur électrolytique JB bipolaire, 220 uF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 330 uF/50 Vdc
  • 2x Condensateur électrolytique JB bipolaire, 470 uF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 47 uF/100 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 8,2 μF; / 50 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 22μF / 50 Vdc
  • Bobine à air 0,7 mm 0,56 mH/0,64 Ohm
  • Bobine à air 0,7 mm 0,68 mH/0,71 Ohm
  • Bobine à air 0,7 mm 0,82 mH/0,89 Ohm
  • Bobine à air 0,7 mm 10 mH/3,85 Ohm
  • Bobine à air 0,7 mm 18 mH/4,66 Ohm
  • Bobine à noyau en BS Mundorf bs140 6,8mH/0,3Ohm
  • Bobine à noyau en H Mundorf H71 3,3 mH/0,47 0hm
  • Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 10W 5,6 Ohm (vert-bleu-or)
  • Résistance oxyde de métal, 5W 0,47 Ohm 5% (jaune-violet-argent)
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)
  • Résistance oxyde de métal, 5W 27 Ohm (rouge-violet-noir)

Composants sans ébénisterie, prix par unité   EUR 618,02 hors TVA: € 519.34 / $ 623.35

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène électrolytique, des condensateurs Audaphon superieur (polypropylen), des condensateurs Mundorf EVO et Mundorf EVO or argent l'huile. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO 22 μF; / 450 V
  • Mundorf MCAP EVO or, argent l huile 2,2 μF; / 450 V
  • Mundorf MCAP EVO or, argent l huile 3,9 μF; / 450 V
  • Condensateur à film polypropylène, Mundorf MKP, 10 μF; / 400 V
  • Condensateur Audaphon Superior (MKP) 8,2 μF; / 400 Vdc
  • 2x Condensateur électrolytique JB bipolaire, 220 uF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 330 uF/50 Vdc
  • 2x Condensateur électrolytique JB bipolaire, 470 uF/50 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 47μF / 100 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 100μF / 100 Vdc
  • Bobine à air vernie Mundorf BL71 0,56 mH/0,64 Ohm
  • Bobine à air vernie Mundorf BL71 0,68 mH/0,71 Ohm
  • Bobine à air vernie Mundorf BL71 0,82 mH/0,89 Ohm
  • Bobine à air vernie Mundorf BL71 10 mH/3,62 Ohm
  • Bobine à air vernie Mundorf BL71 18 mH/4,66 Ohm
  • Bobine à noyau en BS Mundorf bs140 6,8mH/0,3Ohm
  • Bobine à noyau en H et spires collées Mundorf BH71 3,3 mH/0,47 0hm
  • Résistance MResist Classic 5,6 Ohm / 10 Watt
  • Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 5W 0,47 Ohm 5% (jaune-violet-argent)
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)
  • Résistance oxyde de métal, 5W 27 Ohm (rouge-violet-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 769,11 hors TVA: € 646.31 / $ 775.74

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon Superior (MKP) 3,3 μF; / 400 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 33μF / 100 Vdc
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance céramique 5,6 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 14,76 hors TVA: € 12.40 / $ 14.89

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,41 hors TVA: € 6.23 / $ 7.47
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
