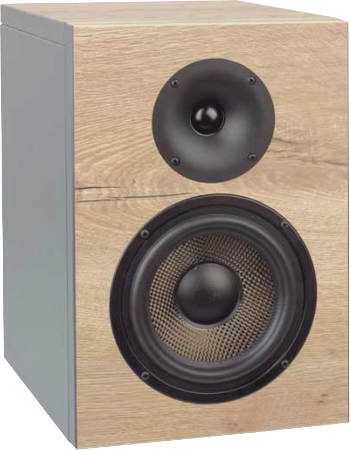

Smokey Waveguide   Kompaktlautsprecher aus K+T 3/2022

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 85 dB
  • Maße (HxBxT): 350 x 237 x 280 mm
  • Frequenzbereich (-8dB): 43 - 25000 Hz
  • Trennfrequenz(en): Hz
  • Prinzip: Bassreflexbox

Omnes Audio Smokey Waveguide ist ein zwei-Wege Kompaktlautsprecher.

Smokey Waveguide ist ein Bassreflex-Lautsprecher mit Chassis von Dayton .

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Dayton ND25FW-4
- einen Tieftöner Dayton GF180-4

Der Lautsprecher wurde von Thorsten Fischer und Michael Schmitz entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Hochtöner.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 300 Hz unter 0,4 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 1,8 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Im Hörraum kann die Smokey mit einem schon beeindruckend tiefen und echt voluminösen Bass überzeugen, während der Mittelhochtonbereich sehr präzise und räumlich exakt aufspielt. Die Direktheit im Präsenzbereich kann durch Einwinkeln eingestellt werden - mir hat tatsächlich die eingewinkelte Version am besten gefallen. Der Dayton-Glasfaser-Bass hat enorme Pegelreserven, so dass es auch mit bassreicher Musik gerne lauter werden darf. Die Smokey darf gerne auch etwas näher an die Rückwand rücken, aber nicht zu nahe, da es sonst schon fast zu viel des Guten wird. Tonal ist alles im grünen Bereich - ich würde die Box auf der leicht analytischeren Seite von ,,neutral" einsortieren - man kann also auch analytisch hören. Der Spaßfaktor bleibt."

Fazit der Zeitschrift:

"Günstige Komponenten, edles Finish zum kleinen Preis und ein mitreißender Klang - einfach nur gut."

Unser Bausatz besteht aus

  • Dayton GF180-4
  • Dayton ND25FW-4
  • Bassreflexrohr HP50, 50x143mm, schwarz
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Audaphon MKT Kondensator 3,9 μF / 160 Vdc
  • Audaphon MKT Kondensator 15 μF / 160 Vdc
  • JB Elko bipolar advanced, 100μF / 100 Vdc
  • 1,0 mm Luftspule, 0,39 mH/0,29 Ohm
  • 1,0 mm Luftspule, 0,27 mH/0,23 Ohm
  • 0,7 mm Luftspule, 0,22 mH/0,34 Ohm
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • 2x Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • 2x Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 155,00 ohne MwSt: € 130.25 / $ 138.07

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Der Kondensator für den Dayton ND25FW-4 - wo es besonders auf die Qualität ankommt - ist ein hochwertiger Clarity Cap ESA MKP Kondensatoren mit 250 V.

  • ClarityCap ESA Kondensator 8,2μF / 250 Vdc
  • Audaphon MKP CAP Superior 3,9 μF / 400 Vdc
  • Audaphon MKP CAP Superior 15 μF / 400 Vdc
  • Audaphon MKT Kondensator 100 μF / 160 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,22 mH/0,34 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • Mundorf Backlack-Luftspule BL100, 0,27 mH/0,23 Ohm
  • Mundorf Backlack-Luftspule BL100, 0,39 mH/0,29 Ohm
  • 2x Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • 2x Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 201,00 ohne MwSt: € 168.91 / $ 179.04

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • JB Elko bipolar advanced, 33μF / 50 Vdc
  • 0,7 mm Luftspule, 1,5 mH/1,13 Ohm
  • Keramikwiderstand 6,8 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 15,60 ohne MwSt: € 13.11 / $ 13.90

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück:   EUR 4,70 ohne MwSt: € 3.95 / $ 4.19
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
