Aufbau Tas Top
|
Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den
Gehäuse-Lieferanten, eine unserer Partner-Schreinereien einverstanden.
|
 |
Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Tas Top
Der Aufbau der Tas Top ist sehr einfach. Sie benötigen für die Montage lediglich:
- den Holzzuschnitt aus der Stückliste oder den Holzbausatz von WOODSOUND
- Holzkaltleim (D3 oder D4) oder PU-Leim
- (eine Stichsäge und eine Fräse)
- einen Lötkolben
- unseren Bausatz Tas Top
Wir zeigen Ihnen Schritt für Schritt, wie einfach die Tas Top zusammengebaut werden kann.
|
Tas Top Step 1
|
Vergrößern |
Ein Seitenteil auf die Arbeitsfläche legen und von Staub und Schmutz befreien.
D3-Holzkaltleim ist für den Innenbereich und D4-Holzweißleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.
|
Tas Top Step 2
|
Vergrößern |

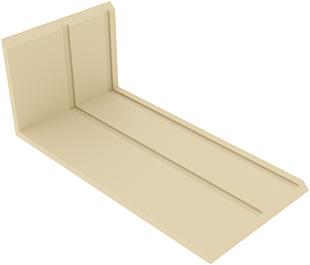

Einen Boden (Beispiel: unterer Boden) mit Leim bestreichen und einkleben.
Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm.
|
Tas Top Step 3
|
Vergrößern |

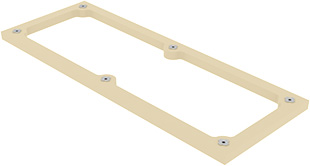

In der Abbildung sehen Sie die Halterung für die Rückwand. Die 6 Einschlagmuttern in die Halterung einpressen.
Beim Einpressen der Einschlagmuttern etwas Leim zum Fixieren der Muttern verwenden.
|
Tas Top Step 4
|
Vergrößern |
Die Halterung einpassen und festkleben.
|
Tas Top Step 5
|
Vergrößern |

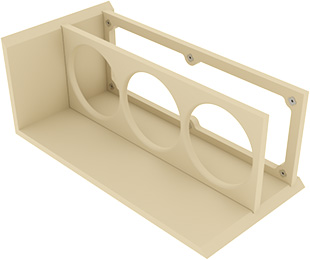

Die Versteifung einpassen und einkleben.
|
Tas Top Step 6
|
Vergrößern |

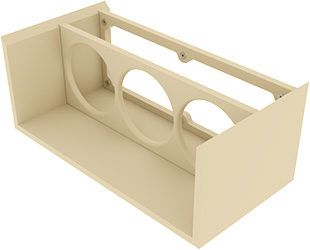

Den oberen Boden anpassen und einkleben.
|
Tas Top Step 7
|
Vergrößern |
Das zweite Seitenteil einkleben.
|
Tas Top Step 8
|
Vergrößern |

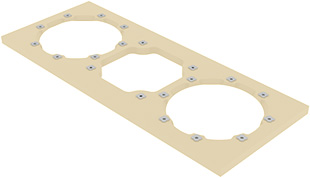

In der Abbildung ist die Rückseite der Front zu sehen. Die Einschlagmuttern in die Rückseite der Front einpressen.
Beim Einpressen der Einschlagmuttern etwas Leim zum Fixieren der Muttern verwenden.
|
Tas Top Step 9
|
Vergrößern |

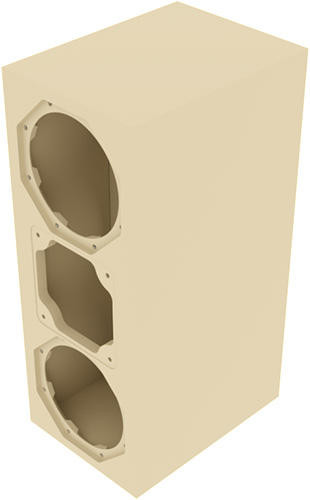

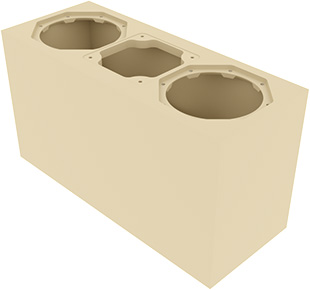

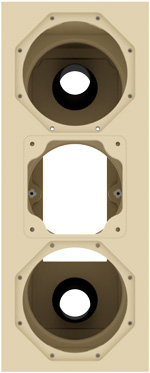

Die Front einpassen und einkleben.
|
Tas Top Step 10
|
Vergrößern |

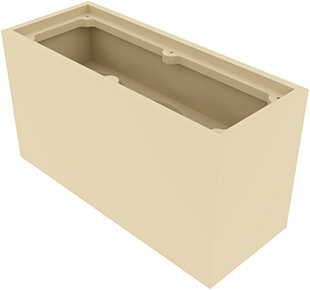

Jetzt kann die Dämmung eingebracht werden. Die Dämmwatte wird vorsichtig in den Innenraum der Lautsprecher eingebracht. Die Dämmung nur bis zur Versteifung einbringen.
|
Tas Top Step 11
|
Vergrößern |
In dem Beispiel ist die Rückwand mit dem Ausschnitt für ein VP102 (Verstärker für Aktivlautsprecher) abgebildet. Den Bausatz können Sie für die aktive und passive Version bekommen.
|
Tas Top Step 12
|
Vergrößern |

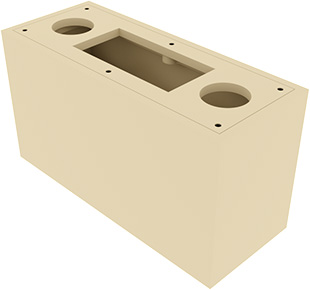

Die Rückwand wird eingeschraubt.
|
Tas Top Step 13
|
Vergrößern |

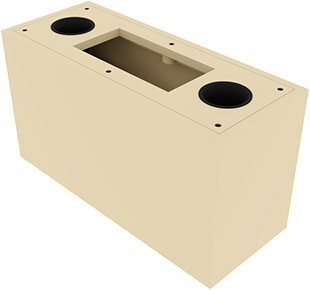

Die Bassreflexrohre werden eingepresst.
|
Tas Top Step 14
|
Vergrößern |
Die Chassis werden eingeschraubt.
|
Tas Top
|
Vergrößern |
Preis pro Stück
(Art.-Nr. sff-tastop-geh-mdf) auf Anfrage Gehäuse aus MDF
Preis pro Stück
(Art.-Nr. sff-tastop-fro-mdf) auf Anfrage Front aus MDF
