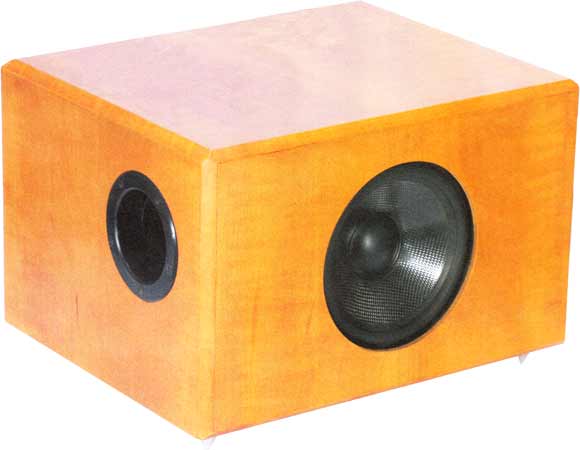

The Base DVC   Subwoofer de Hobby Hifi 5/2016

Fiche technique:
  • Impédance nominale: 2x6 Ohm
  • Sensibilité (2,83V/1m): 89 dB
  • Dimensions (HxLxP): 214 x 436 x 328 mm
  • Réponse en fréquence (-8dB): 42 - 200 Hz
  • Fréquence(s) de coupure: Hz
  • Principe: bassréflex

L'enceinte a été développée par Bernd Timmermanns.

Kit active avec amplificateur Mivoc AM80

Composants sans ébénisterie, prix par unité   EUR 223,00 hors TVA: € 187.39 / $ 217.38

kit 100 Hz

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film rugueux, 33 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 47 μF/100 VDC
  • 6x Condensateur électrolytique à film rugueux, 100 μF/100 VDC
  • 2x Bobine à noyau en BS Mundorf bs125 22mH/0,75Ohm
  • 2x Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 358,00 hors TVA: € 300.84 / $ 348.97

kit 115 Hz

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film rugueux, 33 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 47 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 68 μF/100 VDC
  • 4x Condensateur électrolytique à film rugueux, 100 μF/100 VDC
  • 2x Bobine à noyau en BS Mundorf bs125 18mH/0,66Ohm
  • 2x Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 339,00 hors TVA: € 284.87 / $ 330.45

kit 130 Hz

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 4x Condensateur électrolytique à film rugueux, 33 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 47 μF/100 VDC
  • 4x Condensateur électrolytique à film rugueux, 100 μF/100 VDC
  • 2x Bobine à noyau en BS Mundorf bs125 15mH/0,59Ohm
  • 2x Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 339,00 hors TVA: € 284.87 / $ 330.45

kit 150 Hz

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film rugueux, 10 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 33 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 47 μF/100 VDC
  • 4x Condensateur électrolytique à film rugueux, 100 μF/100 VDC
  • 2x Bobine à noyau en BS Mundorf bs125 12mH/0,51Ohm
  • 2x Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 327,00 hors TVA: € 274.79 / $ 318.76

kit 175 Hz

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film rugueux, 22 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 33 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 47 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 68 μF/100 VDC
  • 2x Condensateur électrolytique à film rugueux, 100 μF/100 VDC
  • 2x Bobine à noyau en BS Mundorf bs125 10mH/0,46Ohm
  • 2x Bobine à noyau en H Mundorf H71 33 mH/1,93 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 321,00 hors TVA: € 269.75 / $ 312.91

Kit avec filtre haut de gamme

Notre high-end kit 100 Hz se compose de

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 47uF / 70 VDC
  • 6x Condensateur électrolytique à film lisse, 100uF / 50 VDC
  • 2x Bobine à noyau en BS Mundorf bs140 22mH/0,56Ohm
  • 2x Bobine à noyau en H et spires collées Mundorf BH71 33 mH/2,02 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 468,00 hors TVA: € 393.28 / $ 456.20

Notre high-end kit 115 Hz se compose de

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 47uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 68uF / 50 VDC
  • 4x Condensateur électrolytique à film lisse, 100uF / 50 VDC
  • 2x Bobine à noyau en BS Mundorf bs140 18mH/0,54Ohm
  • 2x Bobine à noyau en H et spires collées Mundorf BH71 33 mH/2,02 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 448,00 hors TVA: € 376.47 / $ 436.71

Notre high-end kit 130 Hz se compose de

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 4x Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 47uF / 70 VDC
  • 4x Condensateur électrolytique à film lisse, 100uF / 50 VDC
  • 2x Bobine à noyau en BS Mundorf bs140 15mH/0,48Ohm
  • 2x Bobine à noyau en H et spires collées Mundorf BH71 33 mH/2,02 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 431,00 hors TVA: € 362.18 / $ 420.13

Notre high-end kit 150 Hz se compose de

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film lisse, 10 μF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 47uF / 70 VDC
  • 4x Condensateur électrolytique à film lisse, 100uF / 50 VDC
  • 2x Bobine à noyau en BS Mundorf bs140 12mH/0,42Ohm
  • 2x Bobine à noyau en H et spires collées Mundorf BH71 33 mH/2,02 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 416,00 hors TVA: € 349.58 / $ 405.51

Notre high-end kit 175 Hz se compose de

  • Monacor SPH-200CTC, 2x8 Ohm
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x2,5 mm2, translucide
  • 0,5x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • 2x Condensateur électrolytique à film lisse, 22uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 47uF / 70 VDC
  • 2x Condensateur électrolytique à film lisse, 68uF / 50 VDC
  • 2x Condensateur électrolytique à film lisse, 100uF / 50 VDC
  • 2x Bobine à noyau en BS Mundorf bs140 10mH/0,38Ohm
  • 2x Bobine à noyau en H et spires collées Mundorf BH71 33 mH/2,02 0hm
  • 2x Résistances oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)
  • 2x Résistances oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 403,00 hors TVA: € 338.66 / $ 392.84

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,90 hors TVA: € 4.96 / $ 5.75
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
