Messungen Timbo-X

Hier finden Sie die Messungen zum Lautsprecher Timbo-X

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

Timbo-X Frequenzgang

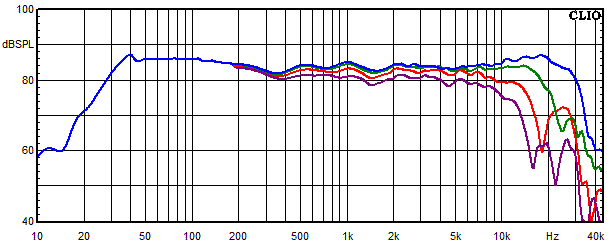

Timbo-X Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

• Blau = 0°
• Grün = 15°
• Rot = 30°
• Violett = 45°

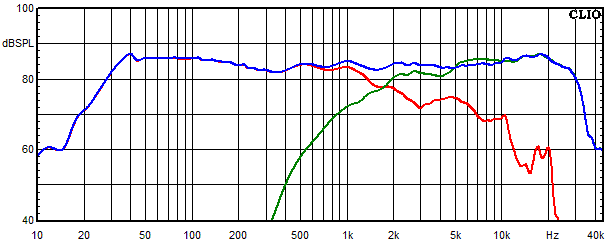

Timbo-X Frequenzgang der einzelnen Kreise

• Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
• Grün = Hochtonzweig
• Rot = Tieftonzweig

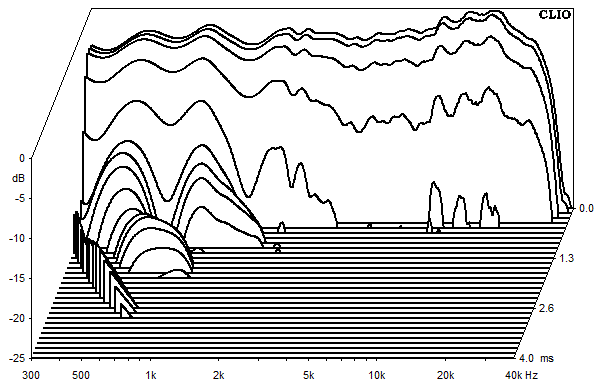

Timbo-X Wasserfallspektrum

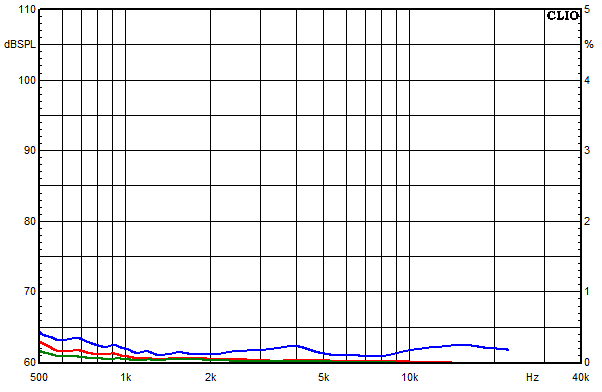

Timbo-X Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

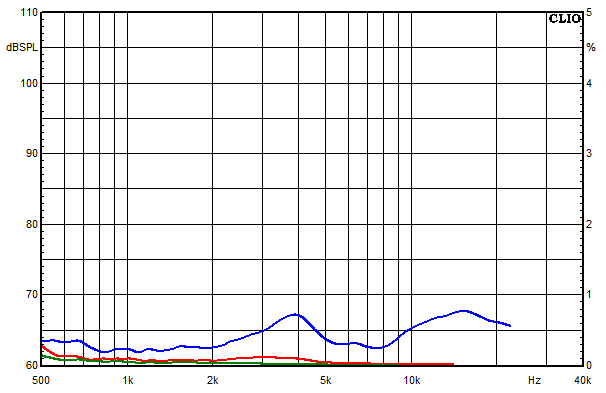

Timbo-X Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

Timbo-X Impedanz-Frequenzgang

• Blau = ohne Impedanzkorrektur
• Rot = mit Impedanzkorrektur

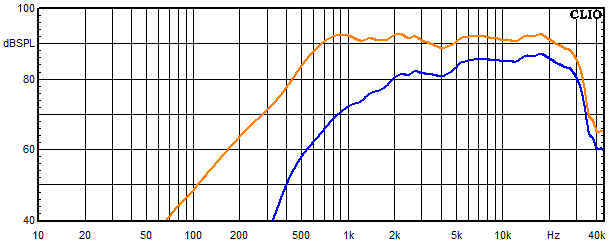

Timbo-X Frequenzgang Hochtöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

Timbo-X Frequenzgang vom Hochtöner mit Saugkreis

• Blau = mit Saugkreis
• Orange = ohne Saugkreis

Timbo-X Frequenzgang vom Tieftöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24.

Sie können uns auch gern eine Email senden: info@lautsprechershop.de

zum Lautsprecher Timbo-X
