Messungen Vardar

Hier finden Sie die Messungen zum Bausatz Vardar

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

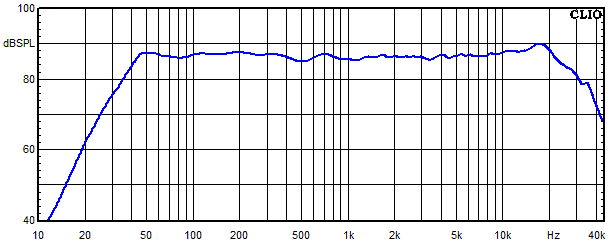

Vardar Frequenzgang

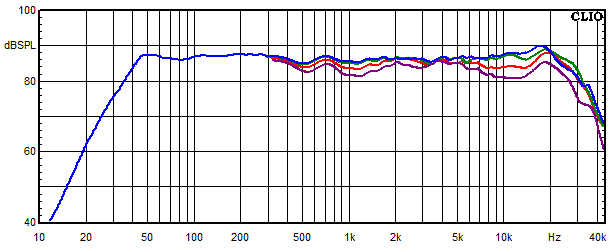

Vardar Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

• Blau = 0°
• Grün = 15°
• Rot = 30°
• Violett = 45°

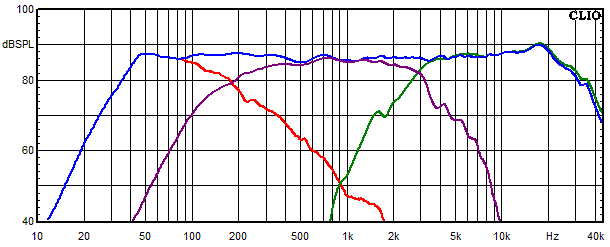

Vardar Frequenzgang der einzelnen Kreise

• Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
• Grün = Hochtonzweig
• Violett = Mitteltonzweig
• Rot = Tieftonzweig

Vardar Wasserfallspektrum

Vardar Impedanz-Frequenzgang

• Blau = ohne Impedanzkorrektur
• Rot = mit Impedanzkorrektur

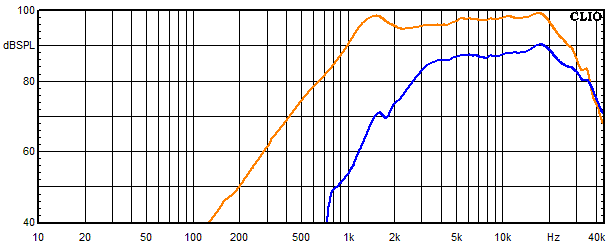

Vardar Frequenzgang Hochtöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

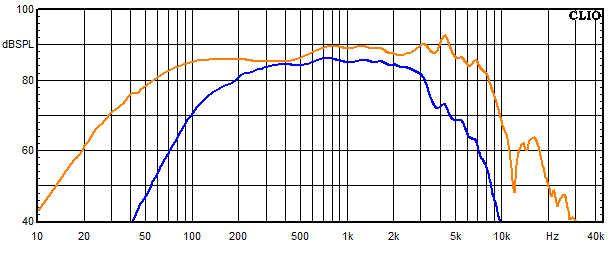

Vardar Frequenzgang Mitteltöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

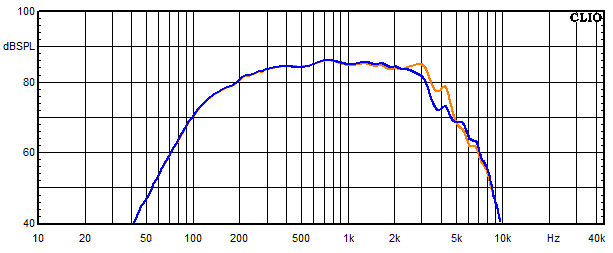

Vardar Frequenzgang Mitteltöner mit Saugkreis

• Blau = mit Saugkreis
• Orange = ohne Saugkreis

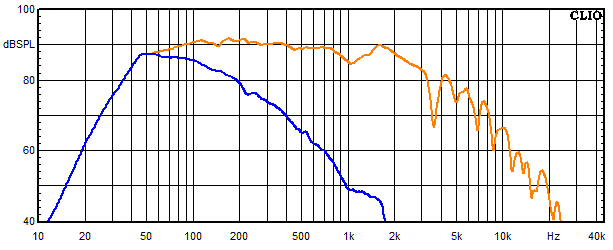

Vardar Frequenzgang Tieftöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

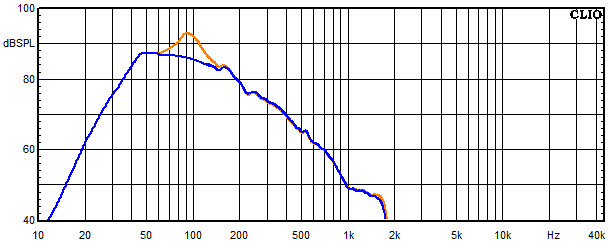

Vardar Frequenzgang Tieftöner mit Saugkreis

• Blau = mit Saugkreis
• Orange = ohne Saugkreis
