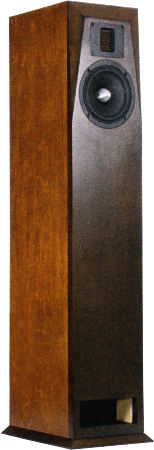

WaveLine 152 MK2   Altavoz Torre por Hobby Hifi 5/2018

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 82 dB
  • Dimensiones (ancho x alto x profundidad): 979 x 190 x 280 mm
  • Rango de frecuencia (-8dB): 32 a 33000 Hz
  • Frecuencia (s) Crossover: 3000 Hz
  • Principio: Línea de transmisión

Waveline 152 MK2 es una columna acústica de dos vías

Waveline 152 MK2 es una línea de transmisión con chasis fabricado por la empresa Audaphon y la empresa Wavecor.

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Audaphon AMT 2i
- un altavoz de medios graves Wavecor WF152CU13

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

A 90 dB (1m) y en rangos de frecuencia superiores a los 200 Hz las distorsiones no lineales se mantienen casi siempre por debajo del 1%.

Nuestro kit de montaje se compone de

  • Audaphon AMT-2i
  • WF152CU13, Wavecor Mid/Woofer, 8 Ohm, paper / glass fiber, BD, phase plug
  • Damping Sonofil 100 x 35 cm for 20 litres
  • 0,5x Audaphon Damping 10, 970 x 470 mm, adhesive
  • Binding Post PK31, gold plated (one pair, red and black)
  • 2m Speaker cable 2x2.5 mm2, transparent
  • 0,5x Pan screws 3.5x17 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Mundorf MCAP EVO Oil 2.7 μF; / 450 V
  • Mundorf MCAP EVO Oil 8.2 μF; / 450 V
  • ClarityCap PWA capacitor 33 μF; / 160 Vdc
  • Audaphon MKP CAP Superior 10 μF; / 400 Vdc
  • Mundorf baked varnish air core coil BL71, 0.27 mH/0.45 Ohm
  • Mundorf baked varnish air core coil BL140, 0.82 mH/0.26 Ohm
  • Mundorf baked varnish air core coil BL140, 1.2 mH/0.34 Ohm
  • Metal-oxide resistor, 10W 3.9 Ohm (orange-white-gold)
  • Metal-oxide resistor, 10W 5.6 Ohm (green-blue-gold)
  • Metal-oxide resistor, 5W 6.8 Ohm (blue-grey-gold)

Kit sin la caja, precio por altavoz   EUR 568,00 sin IVA: € 477.31 / $ 529.82

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en los altavoces de agudos, en los que la calidad es determinante, son los excelentes Mundorf MCAP EVO Silber Gold Öl, de 450 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 709,00 sin IVA: € 595.80 / $ 661.34

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 18,20 sin IVA: € 15.29 / $ 16.98

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 140 x 102 mm
Placas de circuito reticuladas RA140, N° de pedido: I-2765, precio por unidad:   EUR 3,70 sin IVA: € 3.11 / $ 3.45
Recomendamos usar dos placas por cada kit (cuatro por cada par de altavoces)
