TwoAndOne: 1+1 = 3?

Hiermit stellen wir Ihnen eines der innovativsten Breitbänderkonzepte vor, das zur Zeit am Markt erhältlich ist. Besondere Kennzeichen sind der hohe Wirkungsgrad von 96 dB/2.83V/m und die durchgängig offene Gehäusekonstruktion, die eine überdurchschnittlich schnelle und saubere Musikwiedergabe in allen Bereichen  ermöglicht. Dabei bleibt der Gehäuseaufbau so einfach, dass der Aufbau auch im eigenen Keller erfolgen kann ohne einen exotischen Maschinenpark besitzen zu müssen. Das Ergebnis ist ein Lautsprecher, der klanglich weit über dem finanziellen Einsatz liegt.

Dass Breitbänder eine wichtige Eigenschaft in der Wiedergabe besser machen als herkömmliche Lautsprecher, hat sich mittlerweile herumgesprochen. Es gibt keinerlei Trennung im für das menschliche Ohr wichtigen Mitteltonbereich. Da gibt es auf dem Markt seit einiger Zeit ein Breitbandchassis, das in aller Munde ist und dem geradezu traumhafte Wiedergabequalitäten nachgesagt werden. Für uns ein wichtiger Grund damit einen Lautsprecher zu bauen.

Als die Chassis vor uns auf den Tisch lagen konnten wir nur attestieren: perfekt verarbeitet, perfekte Optik, vernünftige Daten! Was will man mehr? Der B200 von Visaton ist ein echter Ausnahmewandler.

VISATON hat beim B200 konsequent alle Schwachstellen "normaler" 20er Breitbänder ausgemerzt:

Ohne jetzt ins Detail zu gehen, erfordert so ein Unterhang-Konzept (die Wickelhöhe ist kleiner als die Luftspalthöhe) ein sehr aufwändiges Antriebssystem, was die Sache ziemlich teuer macht. Genau aus diesem Grund sind 99.9% aller Chassis eben nicht so konstruiert. Den Entwicklern von VISATON ist es gelungen einen wahren Ausnahmewandler zu schaffen, der unglaublich gut den Spagat zwischen Größe der Membran und Hochtonauflösung schafft.

Auch mechanisch macht der B200 mit seinem Druckgusskorb mit aufwändigen Belüftungsmaßnahmen eine erstklassige Figur:

Und wie sieht nun der Frequenzgang des Herstellers aus?

Der Schalldruckanstieg von ca. 6 dB zwischen 600 und 1000 Hz ist schön gleichmäßig, da lässt sich mit einer passenden Entzerrung einiges machen wie Visaton mit der SOLO 100 eindrucksvoll gezeigt hat.

Statt nun aber den hohen Wirkungsgrad im Entzerrernetzwerk in Wärme umzuwandeln wollten wir den B200 im Bassbereich so weit unterstützen, dass er seinen hohen Wirkungsgrad im Mittel- und Hochtonbereich nutzen kann. Dies ist besonders für Besitzer von Röhrenverstärkern interessant.

Es gab mehrere prinzipielle Möglichkeiten:

Variante Vorteil Nachteil
Zweiter B200 zur Unterstützung im Bassbereich
  • Gleichmäßige Optik
  • Gleichmäßiger Klang
  • Einfache Weiche
  • Geringe Impedanz < 2.5 Ohm
  • Keine Hubentlastung des durchlaufenden B200
  • Eher ungünstige TSP des B200 für Tiefbasswiedergabe
Ein großes Basschassis bis ca. 700 Hz
  • Hubentlastung des durchlaufenden B200
  • Hoher Schalldruck im Bassbereich
  • Unkritische Impedanz
  • Aufwändiges, teures Basschassis
  • Großes Gehäuse bei tiefer unterer Grenzfrequenz
  • Keine gleichmäßige Optik
  • Kein gleichmäßiger Klang
Zwei kleinere Basschassis bis ca. 700 Hz
  • Hubentlastung des durchlaufenden B200
  • Mittlerer Schalldruck im Bassbereich
  • Etwas unkritische Impedanz (4 Ohm)
  • Unkritischere Klanganpassung
  • Keine gleichmäßige Optik
  • Ggf. höhere untere Grenzfrequenz

Wir haben uns aus mehreren Gründen für die 3. Variante entschieden. Hier wird der B200 durch zwei "normale" 20er Breitbänder im Bassbereich unterstützt, was sowohl der klanglichen Integration als auch der Optik zugute kam.

Die Frequenzweiche fiel mit nur 3 Bauteilen (davon 1 Widerstand) sehr "spartanisch" aus. Dies war möglich weil alle beteiligten Chassis im Übernahmebereich ein gutmütiges Verhalten aufweisen.



Hier der gesamte Lautsprecher (die Weiche haben wir der Einfachheit halber ausgelagert)

Die Tieftöner wurden zur optischen Anpassung an den B200 in eine größere Fräsung eingesetzt.

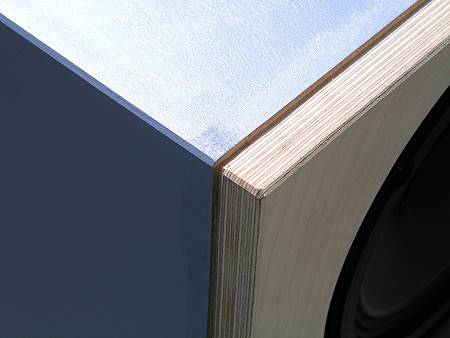

Damit Lackierung und Naturholz besser zueinander finden, wurde eine Schattenfuge eingefräst.

Und hier der Frequenzgang des gesamten Lautsprechers, wie er auf der HiFi-Music-World vom 26.-28.05.2005 in Gelsenkirchen zu hören war:

Der komplette Bausatz inkl. ausführlicher Baumappe ist exklusiv bei Strassacker in der Rubrik HiFi-Selbstbau (wo denn da? -> Link einfügen) erhältlich.

Neben den genauen Gehäuseabmessungen und dem Frequenzweichenlayout bekommen die Abonnenten des Online-Magazins www.hifi-selbstbau.de auch ausführliche Hintergrundinformationen zur Entwicklung der TwoAndOne.
