• über den neuen audaphon Vorverstärker DSP-26 und Vollverstärker AMP-26 informieren

Wir haben neue Lautsprecherbausätze, die wir Ihnen vorstellen möchten:

• die Benue, ist ein Standlautsprecher mit Focal Chassis und einem Air Motion Transformer
• die Javari, ist ein Lautsprechersystem mit hohem Wirkungsgrad und beeindruckender Dynamik
• die Loire, ist ein Lautsprechersystem mit Studioqualitäten

Wir wollen Ihnen Highend- und Design-Lautsprecher vorstellen:

• zu den Highend- und Design-Lautsprechern.

Im Bereich Bauelemente haben wir:

• neue Chassis von Wavecor
• neue Chassis von Morel
• neue Chassis von Celestion

Wir haben einen neuen Bereich für Lautsprecher-Aufbau (als Link vielen neuen Bausätzen)

Im Bereich Aufbau finden Sie alle Details über die Bausätze:

• Baupläne
• technische Zeichnungen
• 3D Darstellung im PDF Format
• Step by Step (Schritt für Schritt) Anleitung für den Gehäusebau
• detailierte Messungen zu den Lautsprechern
• AJ Horn Simulationan für die verwendeten Chassis und das Gehäuse

... und Sie finden noch

• das MiG-System, ein aktives Lautsprechersystem mit vielen Detaillösungen
• Blu-ray Vorstellungen
• AJ-Horn das Simulationsprogram für Lautsprechergehäuse
• Weicon Werkzeuge
• Kopfhörer
• einen Morel-Design-Wettbewerb

Auf unserer Aktionsseite finden Sie:

• Javari in allen Versionen
• Fast-Monitor MK2
• Focal Chassis
• Avisio der Heimkino Lautsprecher
• Mission Chassis
• audaphon Air Motion Transformer AST 2560
• audaphon DSP-26

audaphon DSP-26

• 3 x Line
• 3 x Koaxial
• 3 x Optisch
• 1 x XLR

Der Analog-Digital-Konverter (ADC) ist für die Wandlung von analogen Signalen in digitale Signale verantwortlich. Er bereitet also das analoge Signal für den DSP auf. Beim Audaphon DSP-26 wurde auch auf die Übertragungsqualität zwischen ADC und DSP geachtet. Es ist die Summe der Details die den besonderen Klang von Audaphon Geräten auszeichnen. Beim Audaphon DSP-26 arbeitet der ADC mit 96 kHz Auflösung und 24 Bit.

Ein DSP ist ein Mikrocomputer dessen Hardware und Software (im Fall vom Audaphon DSP-26 auch der Befehlssatz) für die schnellstmögliche Verarbeitung von digitalen Signalen optimiert ist. Der DSP bekommt vom ADC die digitalisierten Audiosignale und splittet diese in 6 separate Signale. Diese Signale können mit individuellen Filtern versehen werden. Der Audaphon DSP-26 funktioniert also zusätzlich zur Vorverstärker-Funktion auch als aktive Weiche. Die Eingänge können den Ausgängen individuell zugewiesen werden, diesen Vorgang nennt man Routing. Beim Audaphon DSP-26 können mit dem Routing auch Summensignale gebildet werden, d. h. der rechte und der linke Kanal werden addiert und auf einen Ausgang gelegt. Diese Addition von Signalen braucht man z.B. bei Subwoofer Setups. Der Subwoofer bekommt die Bassinformationen aus beiden Kanälen und kann somit ein Signal wiedergeben, das nur auf einer Seite mit vollem Pegel aufgezeichnet ist. Alte Jazz CDs sind oft mit mehr Tiefbass auf dem rechten bzw. linken Kanal aufgenommen. Bei großen Standlautsprechern mit viel Tiefgang ist diese Aufnahmeart auch kein Nachteil. Haben Sie aber kleine Satelliten und nur einen großen Subwoofer ist diese Aufnahmemethode mit klanglichen Einbußen im Tieftonbereich behaftet. Der Audaphon DSP-26 addiert den Bass und passt ihn in der Lautstärke an. Somit erhalten Sie aus jeder Quelle den optimalen Stereoklang.

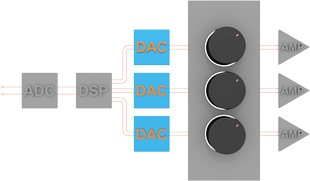

Die Digital-Analog-Konverter (DAC) wandeln die Signale aus dem DSP mit 96 kHz und 24 Bit zurück in analoge Informationen. Diese 6 Ausgangssignale werden vom DAC zur analogen Lautstärkeregelung weiter gegeben. Beim Audaphon DSP-26 bekommt der DAC das unreduzierte Signal vom DSP, weswegen er mit höchster Auflösung wandelt. Bei konventionellen Lösungen wird die Lautstärke im DSP geregelt, wodurch bei lautstärkereduziertem Signal nur ein Bruchteil der möglichen Auflösung genutzt wird. Dies ist hier anders, weswegen die wirksame Auflösung bei mittleren Lautstärken beim Audaphon DSP-26 um ein vielfaches höher ist, als bei konventionell aufgebauten DSPs. Die Details werden im folgenden Abschnitt beschrieben.

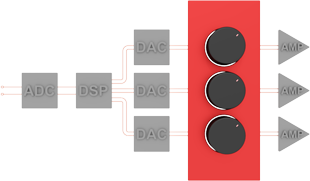

Der Audaphon DSP-26 regelt die Lautstärke nach dem DAC, d. h ein analoges Signal wird über Widerstandsnetzwerke geregelt. Damit aber alle Kanäle gleichmäßig geregelt werden, wird die Ansteuerung der Widerstände digital gesteuert. Bei konventionellen Lösungen werden analoge Potentiometer verwendet. Die Lautstärkeregelung beim Audaphon DSP-26 funktioniert über einen Drehimpulsgeber der dem Netzwerk die Befehle gibt. Somit werden die analogen Signale in kleinen Schritten laut und leiser geregelt. Die Anpassung der Lautstärke findet also analog statt und zwar in 180 Stufen. Sehr gute HiFi-Geräte bieten mitunter auch die Lautstärkeregelung mit Schaltern; diese haben meist aber nur ca. 48-96 Schritte. Das Prinzip ist jedoch das Gleiche: In beiden Fällen werden Widerstände umgeschaltet um die gewünschte Lautstärke einzustellen.

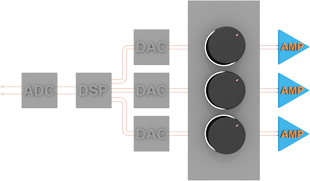

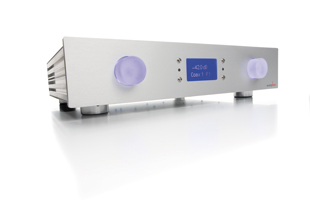

Der DSP-26 ist ein Vorverstärker mit der Möglichkeit unterschiedliche Endstufen in ein stimmiges Setup zu integrieren. Der Audaphon AMP-26 ist schon mit Endstufen ausgestattet und kann direkt an den Lautsprecher angeschlossen werden.

Anwendungen des DSP-26

Der Audaphon DSP-26 besitzt für die Signalverarbeitung 2 Eingänge und 6 Ausgänge. Damit lässt sich leicht eine Vielzahl von Konfigurationen aufbauen. Die Bandbreite reicht von Vollbereichslautsprechern über teilaktive Lösungen bis zu vollaktiven Stereo 3-Wege-Kombinationen. Vorhandene Lautsprecher lassen sich dank des Audaphon DSP-26 optimal an den Wohnraum anpassen. Raumprobleme, also störende Raumresonanzen, stehende Wellen, klangverfälschende Reflexionen usw. können weitgehend neutralisiert und im besten Fall vollständig beseitigt werden. Die einstellbare Laufzeitkorrektur der einzelnen Kanäle ermöglicht eine optimale Anpassung von Subwoofern an die Front-Lautsprecher. Kanal 5 und 6 erlauben eine Laufzeitkorrektur von bis 10 Metern, wodurch der Betrieb von rückwärtigen Subwoofern als Raumabsorber mit gegenphasiger Ansteuerung möglich wird.

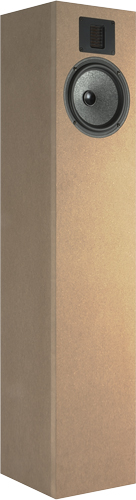

Bauvorschlag Benue

Der Lautsprecher Benue ist ein Meister der plastischen Darstellung. Der lineare Frequenzgang sorgt für ein sauberes Klangbild mit klaren Mitten und Höhen. Der Bass ist straff und konturiert. Es macht einfach Spaß die Musiksammlung mit der Benue zu hören.

Bei der Benue haben wir alle Schritte der Konstruktion dokumentiert und viele Informationen und Messungen zur Verfügung gestellt. Sollten Ihnen dennoch Details fehlen und Sie möchten mehr zur Benue wissen schreiben Sie uns bitte eine E-Mail an:

daniel@lautsprechershop.de

Hier finden Sie mehr Details zum Lautsprecher Benue

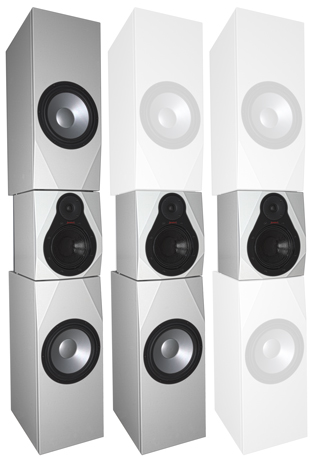

Bauvorschlag Javari

• Javari Kompaktlautsprecher
• Javari XL Standlautsprecher
• Javari XXL großer Standlautsprecher

Herz der Javari ist ein Kompaktlautsprecher oder der Hochmitteltonteil des Standlautsprechers, der eine Textilkalotte mit hohem Wirkungsgrad beherbergt: den Alcone AC 15. Diese wird von einem Celestion FTR08-2011D begleitet, der dem Gespann einen hohen Wirkungsgrad von 93 dB verleiht.

Aufgrund ihres hohen Wirkungsgrades macht die Javari auch viel Freude, falls sie mit einem Röhrenverstärker eingesetzt wird, oder falls große Dynamik im Heimkinobereich gefordert wird.

Wird das Topteil alleine genutzt, so empfiehlt sich eine wandnahe Aufstellung, um dadurch die Bässe etwas zu stärken.

Als Frequenzweiche kommt eine Weiche 2. Ordnung (12 dB/Oktave) zum Einsatz.

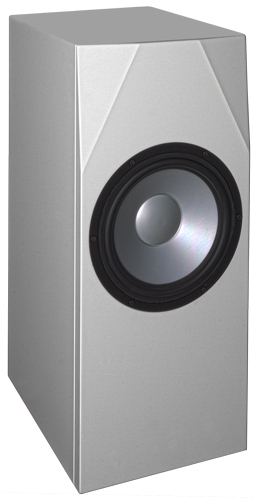

Der Javari Sub XL ist mit einem 150 Watt Class D-Verstärker ausgerüstet.

Preis pro Stück   (Art.-Nr. str-javari-sub-xl) - nicht lieferbar

Der Javari Sub XL DSP ist auch mit einem 150 Watt Class D-Verstärker ausgerüstet. Er besitzt aber zusätzlich eine Fernbedienung und ein DSP Modul. Somit ist es möglich, Raummoden zu minimieren und den Subwoofer auf den Raum und vorhandene Lautsprecher anzupassen.

Preis pro Stück   (Art.-Nr. str-javari-sub-xl-dsp) - nicht lieferbar


Preis pro Stück   (Art.-Nr. str-javari-sub-xxl) - nicht lieferbar

Der Javari Sub XXL DSP ist auch mit einem 300 Watt Class D-Verstärker ausgerüstet. Er besitzt aber zusätzlich eine Fernbedienung und ein DSP Modul. Somit ist es möglich, Raummoden zu minimieren und den Subwoofer auf den Raum und vorhandene Lautsprecher anzupassen.

Preis pro Stück   (Art.-Nr. str-javari-sub-xxl-dsp) - nicht lieferbar

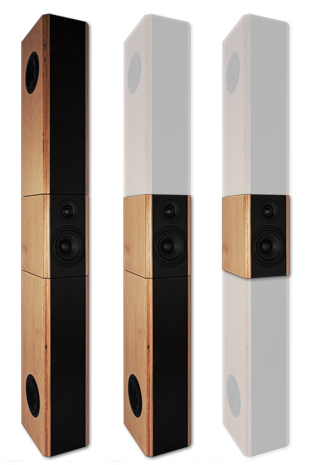

Bauvorschlag Loire

Hier finden Sie mehr Details zum Bausatz Loire Monitor

Hier finden Sie die Loire als Fertiglautsprecher Loire Monitor

Hier finden Sie mehr Details zum Bausatz Loire Standlautsprecher

Neu ist der Loire Standlautsprecher mit zwei Subwoofern. Die Loire ist mit zwei Bassteilen ein eleganter hoher Standlautsprecher mit Studioqualitäten.


Bauvorschlag HA WaveWall 182

GermanMAESTRO

Vergrößern

NEU bei uns im Programm finden Sie die Produkte von GermanMAESTRO. Besonders erwähnenswert sind die Kopfhörer von GermanMAESTRO. Diese werden in Handarbeit in Deutschland gefertigt und haben eine hohe Verarbeitungs- und Klangqualität. Das Portfolio reicht vom DJ-Kopfhörer bis zum professionellen Studiokopfhörer.

Besonders gut hat uns der Studiokopfhörer GMP 435 S gefallen. Der Tragekomfort ist auch bei langen Sessions sehr gut und der Kopfhörer drückt nicht. Auch das geringe Gewicht macht sich beim langen Musikhören positiv bemerkbar.

TEST:

Ich habe alle Modelle unter verschiedenen Bedingungen getestet. Ich fliege beruflich viel und habe somit mehrere Stunden um einen Kopfhörer zu testen. Als Zuspieler dienen mir dabei iPhone 5 und Laptop mit integrierter und externer Soundkarte. Im Testlabor sind diverse Röhrenverstärker und Transistorverstärker für den Kopfhörertest vorhanden. Somit sind die Ergebnisse in diesem Bericht eine Summe aus verschiedenen Zuspielern, Musikrichtungen, Umgebungsbedingungen und Musikauflösungen. Für den Test von diesem Kopfhörer habe ich mir 8 Wochen Zeit gelassen. Möchten Sie mehr Informationen senden Sie mir bitte eine E-Mail an:

daniel@lautsprechershop.de

Der GMP 435 S hat eine Nennimpedanz von 35 Ohm. Somit ist der Kopfhörer gut für mobile Geräte geeignet. Im Flugzeug hat mir der Adapter für den zweipoligen Flugzeugstandard gefehlt. Das war ärgerlich, aber ich weiß nicht so richtig auf wen ich böse sein soll. Auf mich, weil ich der Adapter auf dem Küchentisch liegen lassen habe, auf die Fluggesellschaft weil sie immer noch diesen alten Standard in den Flugzeugen verbauen oder auf GermanMAESTRO weil das Adapter nicht im Lieferumfang enthalten ist. Der schraubbare Adapter von 3,5 auf 6,3 mm Klinke ist im Lieferumfang enthalten und auch ein ungewöhnlich langes Kabel kommt mit dem Kopfhörer einher. Am Anfang hat mich das lange Kabel ein wenig genervt, aber nach einer kurzen Eingewöhnungszeit habe ich die 3 m Kabellänge geliebt. Die Entkopplung vom Kabel zur Ohrmuschel wird durch eine Spiralsektion realisiert. Sie sorgt für einen störungsfreien Musikgenuss ohne Resonanzen oder Schlaggeräusche vom Kabel. Auch die Aufhängung zwischen Ohrmuscheln und Bügel ist sehr aufwendig gelöst und beschert dem GMP 435 S einen ruhigen Klangcharakter.

Der GMP 435 S Kopfhörer ist ein offenes System, d. h. der Schall kann aus der Ohrmuschel entweichen und somit entsteht eine saubere Basswiedergabe. Leider können Umgebungsgeräusche auch in die Ohrmuschel gelangen und den Musikeindruck trüben. Das war bei den GermanMAESTRO Kopfhörern ausgezeichnet gelöst. Ich hatte eine leichte Wahrnehmung der Umwelt aber dieser Effekt war nie störend. Im Gegenteil, ich hatte immer ein leichtes Feedback und habe somit auch Aufforderungen von der Flugbegleiterin wahrgenommen. Auch in den eigenen vier Wänden ist ein offenes System nützlich um die Umwelt nicht völlig aus dem Blick (Gehör) zu verlieren. Der Klang ist ausgewogen und für ein offenes System sehr knackig. Meine Referenz ist ein geschlossener Kopfhörer und ich muss sagen, dass der GMP 435 S dicht an diesen knackigen Bass von meinen Studiokopfhörern anknüpft. Die Höhen sind klar und feinauflösend und der Mitteltonbereich ist ausgewogen. Bei den ersten Tönen hatte ich sofort das Gefühl mitten im Musikgeschehen zu sitzen und dieses Gefühl ist großartig. Die Transparenz vom Kopfhörer ist ausgezeichnet und die Instrumente und Akteure bauen sich wohl geordnet auf meiner virtuellen Bühne im Kopf auf. Der GMP 435 S ist ein Spitzenkopfhörer mit einem sehr guten Preis/Leistungsverhältnis und er ist die perfekte Mischung aus Professionalität und Entspannung.

Hier finden Sie mehr Details über Kopfhörer von GermanMAESTRO

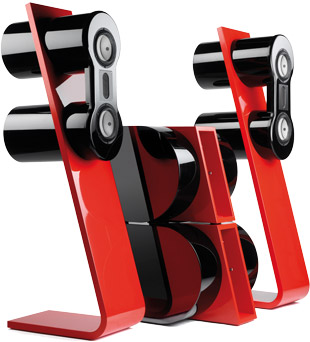

audaphon MiG-System

Hier finden Sie mehr über den Standlautsprecher MiG

Hier finden Sie mehr Details über das System audaphon MiG-System


Blu-ray Vorstellungen

STAR TREK XII - Into Darkness

Der Platz auf der Blu-ray ist begrenzt, da Bilddaten und auch weitere Sprachen auf der Disc gespeichert sind. Das besondere an Dolby TrueHD ist, dass die Kanäle mit einem verlustfreien Verfahren auf der Blu-ray komprimiert sind. Somit ist beste Klangqualität für alle 8 Lautsprecher vorhanden. Der Ton auf dieser Blu-ray ist im englischen Original und in der deutschen Übersetzung in Dolby Digital 7.1 TrueHD vorhanden.

Fazit: Wer keinen Spaß an Raumschiffen und Weltraumabenteuern hat, sollte diesen Film meiden. Für alle Fans von Fantasy-Abenteuern ist dieser Film ein Muss!

Genre: Science
Laufzeit: 132 Minuten
Bildformat: 2.40:1 Letterbox
Sprachen: Deutsch (DD 7.1 TrueHD), Englisch (DD 7.1 TrueHD)
Untertitel: Deutsch, Englisch
Veröffentlichung: 12.09.2013
Cast & Crew: J.J. Abrams, Zoe Saldana, Chris Pine, Zachary Quinto, Benedict Cumberbatch

Special-Features:

• Digital Copy
• Die Reise Beginnt... Wieder
• Erschaffung des Roten Planeten
• Neuaufbau der Enterprise
• Angriff auf die Sternenflotte
• Der klingonische Heimatplanet
• Der Feind meines Feindes
• Voller Wut
• Schiff zu Schiff
• Kirk und Spock
• Der Kampf
• Die Mission geht weiter
• Visuelle Vorlieben
• Kinotrailer

Titanium Lautsprecher Design Wettbewerb

Senden Sie an Morel eine Designidee für ein Gehäuse mit Morel-Bestückung und Sie erhalten die Chance für einen 1000 USD Gutschein (für Morel Chassis). Ihre Arbeit wird beurteilt anhand Ihrer eingereichten Zeichnungen, Beschreibungen und technischen Daten. Wir habe zwei unterschiedliche Linien für den Wettbewerb:

1.Titanium Gold Reihe

Sie können an der Gold Reihe teilnehmen, wenn Sie mindestens 1 Paar der folgenden Chassis einsetzen:

• TSCM634
• TSCW636
• TiCW958Ft
• TiCW1058Ft
• TiCW1258Ft

2.Titanium Silber Reihe

Sie können an der Silber Reihe teilnehmen, wenn Sie mindestens 1 Paar der folgenden Chassis einsetzen:

• TiCW634Nd
• TiCW638ND
• TiW634Ft
• TiW638Ft

Ihr Design kann mit allen Chassis aus dem aktuellen Morel Katalog komplementiert werden.

Wie kann ich an dem Wettbewerb teilnehmen?

Diesen Teilnehmerbogen ausfüllen: PDF-Anmeldung (nicht mehr gültig)

Die ausgefüllten Teilnehmerbescheinigung an info@morel.co.il senden mit dem Betreff: TITANIUM SPEAKER CONTEST FORM

Sie erhalten anschließend von Morel einen Gutschein über 20 % auf alle Morel Chassis.

Alle Ideen und Designs werden von Morel bei Facebook veröffentlicht.

Die Teilnehmer sollten um zu gewinnen folgende Kriterien erfüllen:

• Design und Idee erläutern (Warum habe ich den Lautsprecher so konstruiert?)
• Details zeigen (technische Zeichnung und Weichenplan)
• Bilder zeigen vom Aufbau und dem fertigen Lautsprecher
• Messungen veröffentlichen

Einsendeschluss für den Wettbewerb ist der 01.02.2015 (ist auch Ablauf der Gutscheine) Der Gewinner wird Ende Februar bekannt gegeben.

1. Preis Gold Reihe 1000 USD Gutschein auf Morel Produkte

1. Preis Silber Reihe 500 USD Gutschein auf Morel Produkte


^AJ Horn

Hier finden Sie mehr Details zum Programm ^AJ Horn


Weicon Werkzeuge

Hier finden Sie mehr Werkzeuge von WEICON
