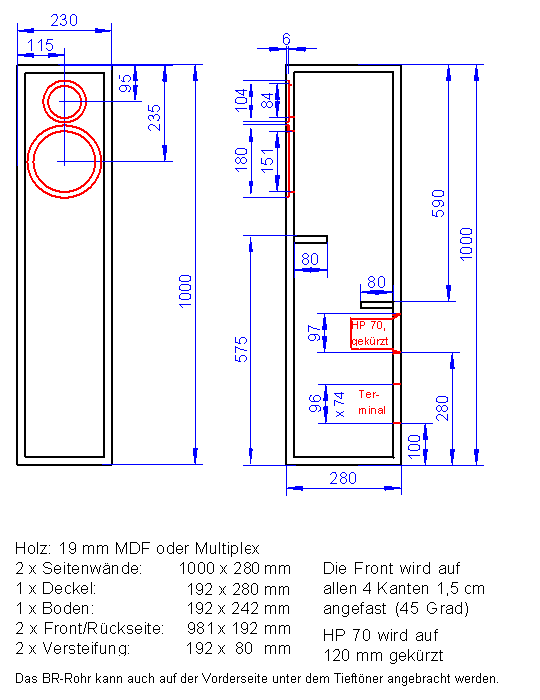

Alcone Laplace XT: Bauplan

Das Gehäuse ist mit 19 mm MDF oder Multiplexplatten aufzubauen.

In die Box sind oben 1/2 Beutel Sonofil, unten 1 - 1 1/2 Beutel einzubringen. Das Bassreflexrohr sollte frei bleiben. Alcone Laplace XT


Laplace XT: Frequenzweiche

Die Frequenzweiche ist auf eine Holzunterlage aufzubauen. Hier werden die Bauteile einzeln mit Heißkleber oder mit Kabelbinder befestigt und anschließend frei verdrahtet. Auf Wunsch können Sie auch eine Universalleiterplatte verwenden, wo die Bauteile von einer Seite gesteckt werden und auf der anderen Seite verlötet. Alcone Laplace XT
Falls Sie einen Röhrenverstärker haben, empfehlen wir zur Impedanzkorrektur einen Serienschwingkreis mit:
- Elko glatt 22 uF
- Luftspule 0,68 mH / 0,7 mm
- Widerstand 10 Ohm 10 Watt
Die Bauelemente werden alle in Reihe geschaltet und die beiden offenen Ende dann am Lautsprecher-Terminal angeschlossen.
