Test 2-Zoll PA-Treiber

Es gibt phantastische 1-Zoll Treiberm, wie der schon ältere B&C DE25 oder der Oberton Treiber D2544. Treiber im 2-Zoll-Bereich gehen meist im Frequenzgang nicht hoch genug oder sie sind extrem teuer.

Vom Preis-/Leistungsverhältnis interessant sind nach nachfolgende Treiber, die zur Erstellung von 2" / 2x12"-Lautsprechern getestet wurden: P.Audio BM D750 und Selenium D 3300 TI; beide wurden mit einem Oberton-Horn H955 gemessen.

P.Audio BM D750

D750
Bild links:
Frequenzgang des P.Audio BM D750
der bei 13,4 kHz scharf abfällt.
Ebenfalls ist eine deutliche Stufe
bei 6,7 kHz erkennbar.

D750
Bild links:
Zerfallsspektrum des BM D750.
Bei hohen Frequenzen
sind Resonanzen erkennbar.

D750
Bild links:
nichtlineare Verzerrungen
Die rote Linie stellt den
Grundton dar, die weiße
Linie Obertöne 2. Ordnung
die gelbe Linie Obertöne
3. Ordnung (gelbe und weiße
Linie sollten möglichst tief liegen)

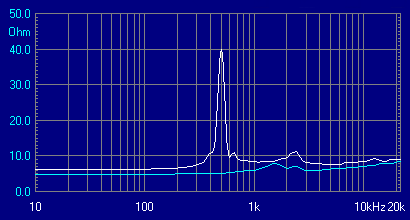

Impedanz
Bild links:
Impedanz des BM D750
in weißer Farbe.
Blau ist die Impedanz des
D 3300 Ti zum Vergleich
eingezeichnet.

Fazit:
Der P.Audio BM D750 ist bis 14 kHz sehr gut einsetzbarer. Es ist ein 2-Zoll-Treiber, der ab 14 kHz durch einen zweiten Hochtöner ergänzt werden sollte.

Selenium D 3300 TI

D3300
Bild links:
Frequenzgang des D 3300 Ti
der von 1,5 kHz bis 20 kHz
kontinuierlich abfällt.
Bei 17,2 kHz ist eine Anomalie
erkennbar.

D3300
Bild links:
Zerfallsspektrum des D 3300 Ti.
Bei hohen Frequenzen
sind Resonanzen erkennbar.

D3300
Bild links:
nichtlineare Verzerrungen
Die rote Linie stellt den
Grundton dar, die weiße
Linie Obertöne 2. Ordnung
die gelbe Linie Obertöne
3. Ordnung (gelbe und weiße
Linie sollten möglichst tief liegen).
Unter 1,4 kHz sind die Verzerrungen
ziemlich hoch.

Impedanz
Bild links:
Impedanz des D3300 Ti
in blauer Farbe.
Weiß ist die Impedanz des
BM D750 zum Vergleich
eingezeichnet. Der D 3300 TI
ist sehr stark bedämpft.

Fazit:
Der Selenium D3300 Ti ist ein bis knapp 20 kHz einsetzbarer Treiber, dessen Frequenzgang leicht abfällt, was die Frequenzweiche kompensieren kann. Leider weist er im unteren Frequenzbereich hohe nichtlinearen Verzerrungen auf, so dass er unter 1,4 kHz nicht eingesetzt werden sollte.

Die Untersuchung von 1 1/2-Zoll Treibern wird folgen, da nun die interessante Frage offen ist: Verbinden 1,5-Zoll Treiber die hohe Klang-Qualität mancher 1-Zoll Treiber (wie Oberton Treiber D2544) mit der Leistung von größeren Treibern.
