Test Oberton D3672

Von Oberton gibt es einen neuen 1,4-Zoll Treiber, den D3672. Oberton H955 + LH 325 F

Dieser wurde mit 2 verschiedenen Hörnern getestet:
- dem Oberton 90° x 55°-Horn D955,
  das in der Mitte einen Knick aufweist
  im Bild rechts zu sehen.
- dem kontinuierlicher geformten
  Bi-Radial 60° x 40° Adam Hall LH 325 F.

Beide Hörner sind etwa gleich groß, das H955 (BxHxT): 320/233/116 mm

Hier nur ein Ausschnitt der Tests um die Wahl des Horns für die Box D3672-15B450 zu erläutern.

Nachfolgend ist der Frequenzgang mit beiden Hörnern zu sehen:


Frequenzgang D3672 mit verschiedenen Hörnern

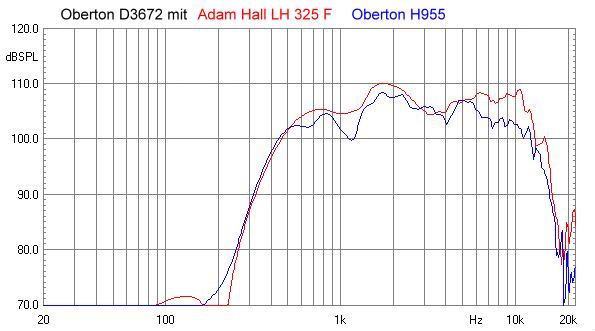

Bild 1: Frequenzgang des Oberton D3672-Treibers mit Horn LH 325 F und Oberton D955

Der Frequenzgang mit Adam Hall LH 325 F ist glatter und reicht bis zu höheren Frequenzen, jedoch fällt er bei 11 kHz steil ab. Mit dem Oberton-Horn setzt der Abfall früher aber langsamer ein. Mit einer gut dimensionierten Weiche lässt sich hier der Treiber bis 2 kHz höhere Frequenzen verwenden.

Die Wasserfalldiagramme (Abklingspektren) sehen beide gut aus:
  Wasserfalldiagramm D3672 mit LH325F
Bild 2: Wasserfalldiagramm des Oberton D3672-Treibers mit Adam Hall Horn LH 325 F
  Wasserfalldiagramm D3672 mit H955
Bild 3: Wasserfalldiagramm des Oberton D3672-Treibers mit Oberton Horn H 955



Das Adam Hall-Horn reproduziert mit D3672 gleichmäßiger (Bild 2), das Oberton-Horn H955 (Bild 3) zeigt bei 4 kHz bis 4,8 kHz eine Anomalie, bei der der Schalldruck enorm ansteigt. Bezüglich Abklingen ist diese Anomalie unkritisch, jedoch ist sie tonal sicher nicht unproblematisch.

Zusammenfassung:
Für 2-Wege-Boxen, bei denen kein zusätzlicher Superhochtöner zum Einsatz kommt, ist sicher das Oberton-Horn sehr geeignet, kommt jedoch ein Superhochtöner zum Einsatz, so ist das Adam-Hall Horn, das makelfrei bis 10 kHz mit D3672 überträgt, sicher die bessere Wahl.
