Alcone-Lautsprecherchassis

→ zu den Alcone-Subwoofer

Alcone ist eine von Ralph Mantel 1988 aus der Taufe gehobene Lautsprechermarke, die günstige Preise mit hoher Impulstreue und für Metallmembranen gutem Abklingspektrum verbindet. Nachfolgende Alcone Chassis haben eine Aluminium-Sandwich-Membran, deren Oberfläche durch Anodisierung gehärtet wurde. Dadurch ergibt sich eine enorm leichte, aber steife Membran. Diese sorgt dafür, dass die Membran leicht und naturgetreu aufspielt - die Resonanzen werden zu höheren Frequenzen verschoben, wo die Tieftöner dann nicht übertragen. Um hervorragende Klangeigenschaften zu erzielen, haben die Mittel- und Tieftöner:

  • einen Gusskorb
  • passende Magnete für gute Tieftoneigenschaften

    • Alle Lautsprecher sind hervorragend verarbeitet und stellen eine preiswerte Alternative zu Europäischen Spitzenklasse-Lautsprechern dar. Hinweis: Die breite Fahne am Lautsprecher ist plus. Dazu gibt es auch Bausatz-Vorschläge
    AC 1 HAT MK II

    AC 1 HAT MK II   EUR 59,00

    magnetisch geschirmter 25 mm Tweeter mit sehr harter Keramik-Kalotte und großem Frequenzbereich. Er hat eine Frontplatte mit 104 mm Durchmesser und benötigt eine 80 mm Aussparung. Bei 20 kHz zeigt der Hochtöner eine Frequenzüberhöhung, die mit einem Saugkreis aus 1,5 uF Kondensator und 0,05 mH Spule kompensiert werden kann. Ideal einsetzbar ab 2-3 kHz mit Weiche 12 oder 18 dB/Oktave.
    zum PDF-Datenblatt im Internet

    Technische Daten
  • Resonanzfrequenz: 1250 Hz
  • Impedanz: 4 Ohm
  • Gleichstromwiderstand Re: 3,1 Ohm
  • Spuleninduktivität (20kHz): 0,04 mH
  • Kennschalldruck: 92,5 dB (1W; 1m)
  • Belastbarkeit (zusammen mit Tieftöner): 100 Watt
  • Belastbarkeit: 10 Watt.

    •

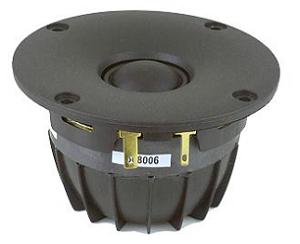

    AC 15

    AC 15   EUR 78,00

    25 mm Tweeter mit leichter, extrem beständiger und dennoch flexibler Hypertex-Membran für höchste Ansprüche bei hohem Wirkungsgrad. Er hat eine Frontplatte mit 100 mm Durchmesser und benötigt eine 80 mm Aussparung.

    zum PDF-Datenblatt im Internet

    Technische Daten
  • Resonanzfrequenz: 705 Hz
  • Impedanz: 6 Ohm
  • Gleichstromwiderstand Re: 4,3 Ohm
  • Spuleninduktivität (10kHz): 0,058 mH
  • Kennschalldruck: 95 dB (2,83V; 1m)
  • Belastbarkeit (zusammen mit Tieftöner): 100 Watt
  • Belastbarkeit: 10 Watt.

    •
    AC 5.215 HE

    AC 5.25 HE-S   EUR 59,00

    Magnetisch geschirmter 134x134 mm Mitteltöner für runde 125 mm Aussparung mit harter anodisierter Aluminiummembran und Phase-Plug. Sehr schönes Ausschwingverhalten bis 3 kHz. Im geschlossenen 7 Liter-Gehäuse ab 70 Hz; im 22 Liter Bassreflexgehäuse mit 60 x 196 mm BR-Rohr ab 30 Hz einsetzbar.
    zum PDF-Datenblatt im Internet

    Technische Daten
  • Resonanzfrequenz: 49 Hz
  • Belastbarkeit (Dauer/Kurzzeit): 80/120 Watt
  • Kennschalldruck: 85 dB (1W; 1m)
  • Impedanz: 8 Ohm
  • Gleichstromwiderstand Re: 6,7 Ohm
  • Spuleninduktivität (1kHz): 0,6 mH
  • Qts=0,43 (Qes=0,47; Qms=4,6)
  • Vas=15 Liter


    •
    AC 6.5 HE

    AC 6.5 HE   EUR 75,00

    179 mm Guss-Tief-Mitteltöner für 148 mm Aussparung mit harter anodisierter Aluminiummembran und Phase-Plug. Schönes Ausschwingverhalten bis 2 kHz. Im geschlossenen 12 Liter-Gehäuse ab 65 Hz; im 43 Liter Bassreflexgehäuse mit 70 x 169 mm BR-Rohr ab 25 Hz einsetzbar. außerdem verfügt der AC6.5 HE über einen Doppelmagneten.
    zum PDF-Datenblatt im Internet

    geänderte Abmessungen:
    Durchmesser 180 mm, Einbauöffnung 148 mm
    Technische Daten
  • Resonanzfrequenz: 39 Hz,
  • Belastbarkeit (Dauer/Kurzzeit): 80/120 Watt
  • Kennschalldruck: 90 dB (1W; 1m)
  • Impedanz: 8 Ohm
  • Gleichstromwiderstand Re: 6,7 Ohm
  • Spuleninduktivität (1kHz): 0,55 mH
  • Qts=0,37 (Qes=0,40; Qms=5,1)
  • Vas=41 Liter

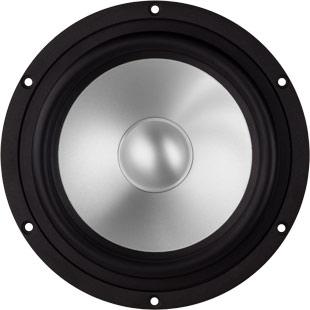

    • AC 8 HE

    AC 8 HE   EUR 89,00

    222 mm Guss-Tief-Mitteltöner für 190 mm Aussparung mit harter anodisierter Aluminiummembran und mit Doppelmagnet. Schönes Ausschwingverhalten bis 2,5 kHz. Im geschlossenen 25 Liter-Gehäuse ab 44 Hz; im 75 Liter Bassreflexgehäuse mit 90 x 185 mm BR-Rohr ab 24 Hz einsetzbar.
    zum PDF-Datenblatt im Internet

    technische Daten (ab 9/2005):
  • Resonanzfrequenz: 42 Hz
  • Belastbarkeit (Dauer/Kurzzeit): 100/150 Watt
  • Kennschalldruck 90 dB (1W; 1m)
  • Impedanz: 8 Ohm
  • Gleichstromwiderstand Re: 6,7 Ohm
  • Spuleninduktivität (1kHz): 0,8 mH
  • Qts=0,44 (Qes=0,49; Qms=4,06)
  • Vas=30 Liter
  • Gleichstromwiderstand=6,7 Ohm

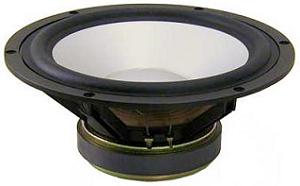

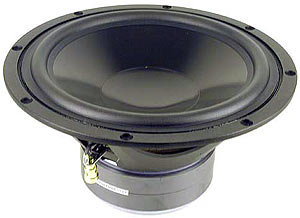

    • AC 10 HE

    AC 10 HE   EUR 129,00

    272 mm Guss-Tieftöner für 239 mm Aussparung mit harter anodisierter Aluminiummembran. Schönes Ausschwingverhalten bis 1,5 kHz. Im geschlossenen 18 Liter-Gehäuse ab 45 Hz; im 65 Liter Bassreflexgehäuse mit 90 x 270 mm BR-Rohr ab 24 Hz einsetzbar.
    zum PDF-Datenblatt im Internet

    Technische Daten
  • Resonanzfrequenz: 28 Hz
  • Belastbarkeit (Dauer/Kurzzeit): 150/250 Watt
  • Kennschalldruck: 90 dB (1W; 1m)
  • Impedanz: 8 Ohm
  • Gleichstromwiderstand Re: 6,4 Ohm
  • Spuleninduktivität (1kHz): 0,7 mH
  • Qts=0,32 (Qes=0,35; Qms=4,1)
  • Vas=100 Liter


    • Gehäuse-Dimensionierung

    Zu den Tieftönern lies Ralph Mantel (RCM) von Joe D'Appolito die optimale Abstimmung errechnen.

    Filter-Vorschläge

    Filterdesign AC 5.25 HE-S AC 6.5 HE AC 8 HE
    Trennfrequenz 2,3 kHz 1,5 kHz 2,2 kHz
    Serien-Spule 2,7 mH 2,7 mH 2,7 mH
    Saugkreis 1) 5,6 uF + 0,1 mH 8,2 uF + 0,1 mH 4,7 uF + 0,22 mH

    1) Die Bauelemente des Saugkreises sind hintereinander geschaltet und liegen zusammen dann parallel zum Lautsprecher.
