a) Verwendung einer PC-Soundkarte mit kostenfreier, günstiger oder mittelteuerer Messsoftware
c) die Anschaffung günstige Messsysteme mit Hardware (PC-Karte und Mikrofon) wie Clio Lite
d) Profisysteme, wovon das günstigste und sehr zu empfehlende Clio von Audiomatica ist. Für Firmen auch sehr interessant: ATB-Precision.
Die meisten Messungen scheitern: 1) am soliden Aufbau des Mess-Systems (Kontaktschwächen), 2) daran, dass aus Versehen Raumeigenschaften gemessen werden, statt dem Lautsprecher.
Sind Sie Student der Elektrotechnik oder haben Sie viel Zeit, wissen wie man einen Messaufbau überprüft und was eine Fouriertransformation ist, so empfehlen wir den Weg a) mit Programmen wie Audiot, Audua (im Internet) oder ARTA.
Sind Sie unsicher, ob Sie viel messen wollen, oder soll es eher ein Boxentest oder ein Raumtest sein, so ist b) sinnvoll. Wollen Sie Lautsprecher entwickeln, so empfehlen wir a) c) oder d).
Im Bereich d) haben wir eine für den Profibereich eine sehr günstige Lösung gefunden, die wir Ihnen auch vorstellen wollen: Clio von Audiomatica.
Clio ist ein Messsystem, das wegen seiner Ergonomie von vielen Entwicklern in Firmen, Zeitschriften und auch von Hobbyisten gekauft wird.
Clio baut auf zwei Hardware-Plattformen auf:
Beide Clio PCI-Messsysteme enthalten eine Switchbox die die Hantierung sehr erleichtert: Damit ist kein Um-Verkabeln für die unterschiedlichen Messungen notwendig, Fehlmessungen durch schlechte Kontakte oder falsches Verkabeln wird vermieden.
Der Nachteil von Clio: Die Anleitungen sind in Englisch. Hier als PDF-Datei zum Herunterladen Die Systeme: Clio im Überblick Clio FW Clio PCI/USB Qualitätskontrolle für Firmen: Hardware für die Qualitätskontrolle Das Zubehör: die Mikrofone der Verstärker Die Handbücher: Clio PCI Clio FW Qualitätskontrolle und falls Sie keinen Endverstärker haben der Verstärker
Eine Demoversion V7 zum Herunterladen steht ebenso zur Verfügung. Falls Sie Fragen haben oder Passagen im Handbuch nicht verstehen: Fragen Sie uns.
Auf unserer Tools-Seite finden Sie Beispiele zur Anwendung von Clio: Thiele+Small-Parameter, Frequenzgang messen ...
Nachfolgend finden Sie die Systeme, die wir Ihnen empfehlen. Das Zubehör zu den Systemen haben wir so angeordnet, wie es meist verkauft wird. Wenn Sie einen Gesamtüberblick über alle Clio-Produkte wünschen, so finden Sie diesen in unserer Clio-Gesamtpreisliste.
... zu den günstigen Messsystemen mit Hardware gehört:
Download von Software dazu: Software V2.3, deutsch (5 MByte) Software V2.3, english (5 MByte) Update V2.31, deutsch (0,15 MByte) Signal-CD (27 MByte)
ATB Precision liefert jetzt auch ein günstiges Messsystemen mit Mikrofon, das die Hardware (Soundkarte) des PCs zum Messen verwendet:
Lieferumfang: - Surround-Test DVD - Messmikrofon MC 1, Frequenzbereich 20 Hz ... 20 kHz - Adapter zur Erstellung der Korrekturkurve für die Soundkarte - Messprogramm ATB PC für Windows 98, 2000, NT, XP - Handbuch als PDF File
ATP PC pro mit USB-Dongle, Messbox, Kurzanleitung, der ATB PC-Pro Software CD, ATB Surround Test DVD, Messmikrofon Preis: auf Anfrage (_)

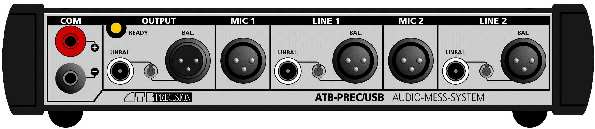

Es besteht aus einem Messprogramm sowie einer Messbox, die über die USB Schnittstelle mit dem PC verbunden wird. Der PC ist für die Bedienung und Auswertung der Messungen.
Messverfahren: - Amplituden-/Frequenzgangmessungen - Zerfallsspektren - Impedanzfrequenzgang - Phasenfrequenzgang - Thiele und Small-Parametermessung - Impulsverhalten - Oszilloskop - FFT-Analysator für Klirr- und Rauschspektren
notwendiges (separat zu kaufendes Zubehör) - Messmikrofon - zusätzliche Kabel, die über die wichtigsten hinaus gehen - ggf. Messverstärker für Lautsprecher-Messungen mit höheren Pegeln
Preis ATB-Precision/USB: nicht mehr lieferbar
HiFish Audio Test-CD ACD Preis EUR 14,90
Damit können Sie jede Selbstbaubox optimieren (aber nicht entwickeln!). Jedoch ist das Gerät nicht nur für Selbstbauer: Mit ihm lassen sich auch optimaler Hörort und die Einflüsse zusätzlicher Möbel messen (IKEA-Bücherregal, der Ohrensessel oder der dämpfende Teppich).
Falls Ihnen das nicht reicht, gibt es zukünftig auch Geräte, die Sie in Ihre Anlage einschleifen können, um die Ergebnisse der Analyse - ohne Zerlegen der eigenen Boxen - umzusetzen. Programmierbare Frequenzweiche und HighEnd Vorverstärker sind bereits angekündigt.
Zusammenfassendes Fazit der Beschreibung in Hobby HiFi in 2/2001: "Ein tolles Teil, der Audio-Controller von HiFish: Schallpegelmessungen führt er im Handumdrehen durch, und selbst umfangreiche Frequenzgangmessungen und Raumakustik-Analysen gingen unter Einsatz der Test-CD problemlos. Die perfekte Einpegelung einer Heimkinoanlage geht mit diesem Gerät ebenso leicht von der Hand wie die Ermittlung der optimalen Lautsprecherposition und Hörplätze im Raum. Bei der Einrichtung von Helmholtz-Absorbern (sog. Bassfallen) und bei Abstimmarbeiten an Lautsprecher-Frequenzweichen leistet er wertvolle Dienste. Kurz und gut: Dieses Gerät sollte in keinem (HiFi-)Haushalt fehlen."
Docking-Station Dazu gibt es jetzt die Docking Station. Sie ersetzt die CD mit den Messsignalen, indem sie diese selbst erzeugt. Somit wird zum Messen nicht mehr der CD-Spieler benötigt. Sie hat einen Frequenzbereich von 16 Hz bis 20 kHz und kann Einzeltöne, Sinus Sweeps und gestufte Ton-Bursts abgeben. Preis EUR 179,00
