Monacor

Monacor entwickelt Lautsprecher und Elektronik für HiFi, Car HiFi, professionellen Einsatz, Multimedia und Heimkinosysteme. Zu unseren Bauvorschlägen mit Monacor.




Auslauftypen

Monacor RBT-95 SQ

Monacor RBT-95 SQ

Best.-Nr.: mo-105120

- nicht lieferbar (_)

Bändchenhochtöner. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 5000-22000 Hz
  • Resonanzfrequenz fs = 4500 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = - mm
  • Einbaudurchmesser d = 80x45 mm
  • Aussendurchmesser d = 95x68 mm
  • Einbautiefe (nicht eingefräst) t = 17 mm
  • Gewicht m = 0,13 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DT-25TI

Best.-Nr.: not-available

- nicht lieferbar

25 mm Kalottenhochtöner mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 2500-22000 Hz
  • Resonanzfrequenz fs = 1800 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 66 mm
  • Einbautiefe (nicht eingefräst) t = 18 mm
  • Gewicht m = 0,068 kg

Online-Magazin HiFi Selbstbau
"Der DT-25TI ist ein kleiner aber sehr feiner Hochtöner. Mit jeder Menge Klasse !!!”

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DT-80

Best.-Nr.: not-available

- nicht lieferbar

25 mm Hochtöner mit Seiden-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Frequenzbereich = 2000-16000 Hz
  • Resonanzfrequenz fs = 1600 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 55 mm
  • Aussendurchmesser d = 90 mm
  • Einbautiefe (nicht eingefräst) t = 37 mm
  • Gewicht m = 0,12 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DT-252

Best.-Nr.: not-available

- nicht lieferbar

25 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 75/150 W
  • Frequenzbereich = 2500-22000 Hz
  • Resonanzfrequenz fs = 1500 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 110 x 84 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm
  • Gewicht m = 0,53 kg

Bausätze einblenden wieder ausblenden

Monacor DT-284S

Best.-Nr.: mo-132140

- nicht lieferbar (_)

28 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 60/100 W
  • Frequenzbereich = 2000-20000 Hz
  • Resonanzfrequenz fs = 1300 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 28 mm
  • Einbaudurchmesser d = 46 mm
  • Aussendurchmesser d = 51 mm
  • Einbautiefe (nicht eingefräst) t = 21 mm
  • Gewicht m = 0,18 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DT-104/4

Best.-Nr.: not-available

- nicht lieferbar

25 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/100 W
  • Resonanzfrequenz fs = 1200 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 32 mm
  • Gewicht m = 0,58 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DT-104/8

Best.-Nr.: not-available

- nicht lieferbar

25 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/100 W
  • Resonanzfrequenz fs = 1200 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 32 mm
  • Gewicht m = 0,58 kg

Bausätze einblenden wieder ausblenden

Monacor DT-350NF

Best.-Nr.: mo-105680

- nicht lieferbar

25 mm Kalottenhochtöner mit Metall-Membran. Der Doppelmagnet erhöht den Wirkungsgrad und verbessert die Kontrolle über die Membranbewegung. Er reduziert außerdem das magnetische Streufeld, so dass der Lautsprecher auch für Heimkino-Anwendungen geeignet ist.

  • Belastbarkeit (Nenn/Musik) = 80/150 W
  • Frequenzbereich = 2000-250000 Hz
  • Resonanzfrequenz fs = 800 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 74 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 42 mm
  • Gewicht m = 0,8 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DM-510

Best.-Nr.: not-available

- nicht lieferbar

11 cm Mitteltöner mit Titan-Membran.

  • Belastbarkeit (Nenn/Musik) = 75/150 W
  • Resonanzfrequenz fs = 800 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Schwingspuleninduktivität L = 0,15 mH
  • Bewegte Masse incl. Luftlast mms = 1,27 g
  • Freiluftgesamtgüte Qts = 0,56 (Qms=0,96, Qes=1,32)
  • Durchmesser der Schwingspule = 49,5 mm
  • Einbaudurchmesser d = 102 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
  • Gewicht m = 1,1 kg

Zeitschrift Klang+Ton
"Glänzt mit sehr hohem Wirkungsgrad und niedrigen Klirrwerten.”

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ
Monacor RBT-95 SQ

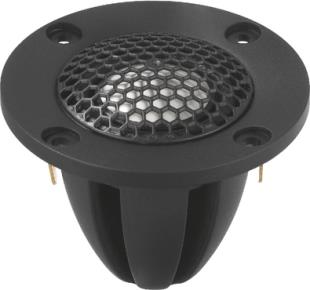

Monacor DT-25TB

Best.-Nr.: not-available

- nicht lieferbar

25 mm Kalottenhochtöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Resonanzfrequenz fs = 750 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 47 mm
  • Aussendurchmesser d = 65,8 mm
  • Einbautiefe (nicht eingefräst) t = 53 mm
  • Gewicht m = 0,08 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-100M/8

Best.-Nr.: not-available

- nicht lieferbar

9 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/40 W
  • Resonanzfrequenz fs = 640 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Einbaudurchmesser d = 88 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 50 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-5/16

Best.-Nr.: not-available

- nicht lieferbar

4 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 6/12 W
  • Impedanz R = 16 Ohm
  • Einbaudurchmesser d = 47 mm
  • Aussendurchmesser d = 50 mm
  • Einbautiefe (nicht eingefräst) t = 24 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-5/32

Best.-Nr.: not-available

- nicht lieferbar

4 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 6/12 W
  • Impedanz R = 32 Ohm
  • Einbaudurchmesser d = 47 mm
  • Aussendurchmesser d = 50 mm
  • Einbautiefe (nicht eingefräst) t = 24 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-5/8SQ

Best.-Nr.: not-available

- nicht lieferbar

4 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Impedanz R = 8 Ohm
  • Einbaudurchmesser d = 45 mm
  • Aussendurchmesser d = 51 mm
  • Einbautiefe (nicht eingefräst) t = 34 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,02 Liter
ab 507/320 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,05 Liter BR-Box
mit 2cm-Rohr der Länge 33 cm
ab 302/227 Hz (-3dB/-8dB).

Monacor SPX-20M/4

Best.-Nr.: mo-104160

- nicht lieferbar (_)

5 cm Breitbandlautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 250-22000 Hz
  • Resonanzfrequenz fs = 160 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 1,2 g
  • Äquivalentvolumen Vas = 0,2 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=2,7, Qes=0,27)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 51,5 mm
  • Aussendurchmesser d = 57 mm
  • Einbautiefe (nicht eingefräst) t = 37,5 mm
  • Gewicht m = 0,17 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,53 Liter
ab 287/181 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,1 Liter BR-Box
mit 4x HP100 der Länge 187 cm
ab 137/113 Hz (-3dB/-8dB).

Monacor SPX-21TB

Best.-Nr.: not-available

- nicht lieferbar

5 cm Breitbandlautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Schwingspulenträger ist aus Kapton.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 250-20000 Hz
  • Resonanzfrequenz fs = 160 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 3,6 N/A
  • Schwingspuleninduktivität L = 0,32 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 2,2 g
  • Äquivalentvolumen Vas = 1,4 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=1,36, Qes=0,65)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 51,5 mm
  • Aussendurchmesser d = 58 mm
  • Einbautiefe (nicht eingefräst) t = 40 mm
  • Gewicht m = 0,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ
Monacor RBT-95 SQ

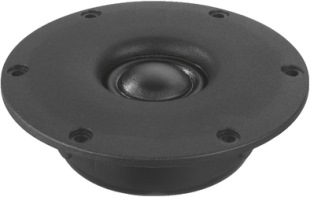

Monacor DT-250TB

Best.-Nr.: not-available

- nicht lieferbar

25 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/100 W
  • Frequenzbereich = 550-20000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 47 mm
  • Aussendurchmesser d = 65,8 mm
  • Einbautiefe (nicht eingefräst) t = 53 mm
  • Gewicht m = 0,54 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-7/4

Best.-Nr.: not-available

- nicht lieferbar

6 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 4/8 W
  • Impedanz R = 8 Ohm
  • Einbaudurchmesser d = 61 mm
  • Aussendurchmesser d = 66,5 mm
  • Einbautiefe (nicht eingefräst) t = 26 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-7/4S

Best.-Nr.: not-available

- nicht lieferbar

6 cm Breitbandlautsprecher mit hochwertiger-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 4/8 W
  • Impedanz R = 8 Ohm
  • Einbaudurchmesser d = 61 mm
  • Aussendurchmesser d = 66,5 mm
  • Einbautiefe (nicht eingefräst) t = 33,5 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,99 Liter
ab 137/87 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP35 der Länge 11 cm
ab 64/54 Hz (-3dB/-8dB).

Monacor SPH-75/4

Best.-Nr.: not-available

- nicht lieferbar

7 cm Mitteltöner mit Polypropylen-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Resonanzfrequenz fs = 85 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 2,9 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2,7 g
  • Äquivalentvolumen Vas = 1,9 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=3,15, Qes=0,57)
  • Durchmesser der Schwingspule = 20,5 mm
  • Lineare Auslenkung xlin = +/- 0,8 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 78 mm
  • Einbautiefe (nicht eingefräst) t = 42 mm
  • Gewicht m = 0,4 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPX-31TB

Best.-Nr.: not-available

- nicht lieferbar

7 cm Breitbandlautsprecher mit Papier-Membran. Die Nase wird mit einem Phaseplug geziert. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 3,57 N/A
  • Schwingspuleninduktivität L = 0,36 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2,2 g
  • Äquivalentvolumen Vas = 1,4 l
  • Freiluftgesamtgüte Qts = 0,65 (Qms=4,14, Qes=0,77)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 71 mm
  • Aussendurchmesser d = 81 mm
  • Einbautiefe (nicht eingefräst) t = 59 mm
  • Gewicht m = 0,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPH-30X/4

Best.-Nr.: mo-104400

- nicht lieferbar (_)

cm Breitbandlautsprecher mit Kevlar-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 20/50 W
  • Frequenzbereich = 200-17000 Hz
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,55 Ohm
  • Kraftfaktor BL = 3,91 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 30 cm2
  • Bewegte Masse incl. Luftlast mms = 2,63 g
  • Äquivalentvolumen Vas = 1,06 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=9,35, Qes=0,41)
  • Durchmesser der Schwingspule = 21 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 73 mm
  • Aussendurchmesser d = 80,5x80,5 mm
  • Einbautiefe (nicht eingefräst) t = 42 mm
  • Gewicht m = 0,15 kg

Zeitschrift Klang+Ton
04/2004; "Glänzen mit unerwartet hohem Wirkungsgrad.”

Online-Magazin HiFi Selbstbau
2008; "Der MONACOR SPH-30/X4 ist ein gut gemachter, moderner 3" Breitbänder mit mehr Stärken als Schwächen. Ein 3" Breitbänder, der zwar nicht extrem linear ist, dafür aber auch mal etwas lauter kann und vielseitig eingesetzt werden kann.”

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPH-30X/8

Best.-Nr.: mo-104410

- nicht lieferbar (_)

cm Breitbandlautsprecher mit Kevlar-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 20/50 W
  • Frequenzbereich = 200-17000 Hz
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 4,48 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 30 cm2
  • Bewegte Masse incl. Luftlast mms = 2,65 g
  • Äquivalentvolumen Vas = 1,13 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=8,59, Qes=0,49)
  • Durchmesser der Schwingspule = 21 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 73 mm
  • Aussendurchmesser d = 80,5x80,5 mm
  • Einbautiefe (nicht eingefräst) t = 42 mm
  • Gewicht m = 0,15 kg

Zeitschrift Klang+Ton
04/2004; "Glänzen mit unerwartet hohem Wirkungsgrad.”

Online-Magazin HiFi Selbstbau
2008; "Der MONACOR SPH-30/X4 ist ein gut gemachter, moderner 3" Breitbänder mit mehr Stärken als Schwächen. Ein 3" Breitbänder, der zwar nicht extrem linear ist, dafür aber auch mal etwas lauter kann und vielseitig eingesetzt werden kann.”

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-8/4S

Best.-Nr.: not-available

- nicht lieferbar

8 cm Breitbandlautsprecher mit hochwertiger-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Impedanz R = 4 Ohm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 90 mm
  • Einbautiefe (nicht eingefräst) t = 46,5 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPX-30TB

Best.-Nr.: not-available

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran. Der Lautsprecher ist geschirmt. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Frequenzbereich = 150-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,47 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2,2 g
  • Äquivalentvolumen Vas = 1,3 l
  • Freiluftgesamtgüte Qts = 0,62 (Qms=5,04, Qes=0,71)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,3 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 60,5 mm
  • Gewicht m = 0,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 137/87 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,2 Liter BR-Box
mit HP35 der Länge 6 cm
ab 61/54 Hz (-3dB/-8dB).

Monacor SPX-32TB

Best.-Nr.: not-available

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Die Nase wird mit einem Phaseplug geziert. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,51 N/A
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,1 g
  • Äquivalentvolumen Vas = 1,7 l
  • Freiluftgesamtgüte Qts = 0,58 (Qms=4,97, Qes=0,66)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 1,2 mm
  • Einbaudurchmesser d = 75,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 56 mm
  • Gewicht m = 0,55 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-100/8

Best.-Nr.: not-available

- nicht lieferbar

9 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 5 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=, Qes=)
  • Einbaudurchmesser d = 89 mm
  • Aussendurchmesser d = 100,5 mm
  • Einbautiefe (nicht eingefräst) t = 53 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-455/8

Best.-Nr.: mo-102230

- nicht lieferbar (_)

9 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 5/7 W
  • Frequenzbereich = 300-18000 Hz
  • Resonanzfrequenz fs = 140 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 102 mm
  • Einbautiefe (nicht eingefräst) t = 37 mm
  • Gewicht m = 0,3 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 117/74 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,9 Liter BR-Box
mit HP50 der Länge 10 cm
ab 53/46 Hz (-3dB/-8dB).

Monacor SPP-110/8S

Best.-Nr.: not-available

- nicht lieferbar

10 cm Mitteltöner mit ABS-Kunststoff-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Resonanzfrequenz fs = 78 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 4,27 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 3,9 g
  • Äquivalentvolumen Vas = 4 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=2,1, Qes=0,71)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 102 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
  • Gewicht m = 0,875 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ
Monacor RBT-95 SQ

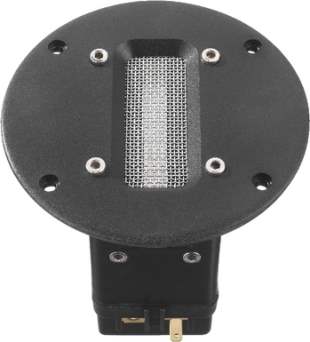

Monacor RBT-1516TB (Pair)

Best.-Nr.: not-available

- nicht lieferbar

Bändchenhochtöner.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 3500-25000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 113 mm
  • Gewicht m = 1,5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,03 Liter
ab 417/263 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,1 Liter BR-Box
mit HP35 der Länge 56 cm
ab 225/174 Hz (-3dB/-8dB).

Monacor SPX-20TB

Best.-Nr.: not-available

- nicht lieferbar

10 cm Breitbandlautsprecher mit hochwertiger-Membran. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 250-20000 Hz
  • Resonanzfrequenz fs = 167 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,1 Ohm
  • Kraftfaktor BL = 5,14 N/A
  • Schwingspuleninduktivität L = 0,42 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 1,3 g
  • Äquivalentvolumen Vas = 0,2 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=3,41, Qes=0,35)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 92 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 76,5 mm
  • Gewicht m = 0,15 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-116/8

Best.-Nr.: not-available

- nicht lieferbar

10 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 100-18000 Hz
  • Resonanzfrequenz fs = 63 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 6 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=, Qes=)
  • Einbaudurchmesser d = 92 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 53 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,72 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,6 Liter BR-Box
mit HP35 der Länge 22 cm
ab 63/50 Hz (-3dB/-8dB).

Monacor SPH-4TB

Best.-Nr.: not-available

- nicht lieferbar

10 cm Tiefmitteltöner mit hochwertiger-Membran. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Der Lautsprecher ist geschirmt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.

  • Belastbarkeit (Nenn/Musik) = 35/70 W
  • Frequenzbereich = 100-2500 Hz
  • Resonanzfrequenz fs = 59 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Kraftfaktor BL = 5,73 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 52 cm2
  • Bewegte Masse incl. Luftlast mms = 9 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=3,95, Qes=0,4)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 92 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 76,5 mm
  • Gewicht m = 1,3 kg

Bausätze einblenden wieder ausblenden

Monacor SPH-115

Best.-Nr.: mo-100860

- nicht lieferbar (_)

11,5 x 11,5 cm Tiefmitteltöner mit Papier-Membran. Die Membran ist mit einer wasserabweisenden Schutzschicht überzogen.

  • Belastbarkeit (Nenn/Musik) = 50/80 W
  • Frequenzbereich = 80-8000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,5 g
  • Äquivalentvolumen Vas = 5,5 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=2,23, Qes=0,47)
  • Durchmesser der Schwingspule = 10 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 101 mm
  • Aussendurchmesser d = 115x115 mm
  • Einbautiefe (nicht eingefräst) t = 58 mm
  • Gewicht m = 0,55 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor MS-125

Best.-Nr.: mo-100250

- nicht lieferbar (_)

12,8 x 12,8 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 1000-7000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Einbaudurchmesser d = 108 mm
  • Aussendurchmesser d = 128x128 mm
  • Einbautiefe (nicht eingefräst) t = 60 mm
  • Gewicht m = 0,75 kg

Bausätze einblenden wieder ausblenden

Monacor SPH-64X/AD

Best.-Nr.: mo-101380

- nicht lieferbar (_)

13 x 13 cm Breitbandlautsprecher mit hochwertiger-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 4,1 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 80 cm2
  • Bewegte Masse incl. Luftlast mms = 5,5 g
  • Äquivalentvolumen Vas = 11 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=3,8, Qes=0,4)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 122 mm
  • Aussendurchmesser d = 130x130 mm
  • Einbautiefe (nicht eingefräst) t = 71 mm
  • Gewicht m = 1,1 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-50X

Best.-Nr.: mo-100720

- nicht lieferbar (_)

13,5 x 13,5 cm Breitbandlautsprecher mit Papier-Membran. Die Sicke ist invers.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 70-20000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 4,3 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 4,5 g
  • Äquivalentvolumen Vas = 9 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=1,95, Qes=0,68)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 115 mm
  • Aussendurchmesser d = 135x135 mm
  • Einbautiefe (nicht eingefräst) t = 66 mm
  • Gewicht m = 0,8 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-130M/8

Best.-Nr.: not-available

- nicht lieferbar

12 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 25/75 W
  • Resonanzfrequenz fs = 125 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 2,5 l
  • Freiluftgesamtgüte Qts = 1,3 (Qms=, Qes=)
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 125 mm
  • Einbautiefe (nicht eingefräst) t = 63,2 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-130/8

Best.-Nr.: mo-104770

- nicht lieferbar (_)

12 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/100 W
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 9 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=, Qes=)
  • Einbaudurchmesser d = 113 mm
  • Aussendurchmesser d = 125 mm
  • Einbautiefe (nicht eingefräst) t = 63,2 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-130/4

Best.-Nr.: not-available

- nicht lieferbar

12 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/100 W
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 9 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=, Qes=)
  • Einbaudurchmesser d = 113 mm
  • Aussendurchmesser d = 125 mm
  • Einbautiefe (nicht eingefräst) t = 63,2 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-13/4S

Best.-Nr.: not-available

- nicht lieferbar

12 cm Breitbandlautsprecher mit hochwertiger-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Impedanz R = 4 Ohm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 128 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 0,89 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-130X / 8

Best.-Nr.: not-available

- nicht lieferbar

12 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 10/30 W
  • Frequenzbereich = 200-20000 Hz
  • Resonanzfrequenz fs = 145 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,2 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 83 cm2
  • Bewegte Masse incl. Luftlast mms = 3 g
  • Äquivalentvolumen Vas = 3,8 l
  • Freiluftgesamtgüte Qts = 1,47 (Qms=3,43, Qes=2,57)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 52 mm
  • Gewicht m = 0,24 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DM-135

Best.-Nr.: not-available

- nicht lieferbar

12 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Resonanzfrequenz fs = 450 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Schwingspuleninduktivität L = 0,2 mH
  • Bewegte Masse incl. Luftlast mms = 3 g
  • Freiluftgesamtgüte Qts = 0,76 (Qms=6,48, Qes=0,86)
  • Durchmesser der Schwingspule = 48,5 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 134 mm
  • Einbautiefe (nicht eingefräst) t = 45 mm
  • Gewicht m = 1 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,2 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,7 Liter BR-Box
mit HP50 der Länge 17 cm
ab 51/40 Hz (-3dB/-8dB).

Monacor SPP-135S

Best.-Nr.: not-available

- nicht lieferbar

13 cm Mitteltöner mit Polypropylen-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.

  • Belastbarkeit (Nenn/Musik) = 30/50 W
  • Resonanzfrequenz fs = 43 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 6,6 N/A
  • Schwingspuleninduktivität L = 1,25 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 10 g
  • Äquivalentvolumen Vas = 16 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=3,53, Qes=0,39)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 122 mm
  • Aussendurchmesser d = 134 mm
  • Einbautiefe (nicht eingefräst) t = 74 mm
  • Gewicht m = 1 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ
Monacor RBT-95 SQ

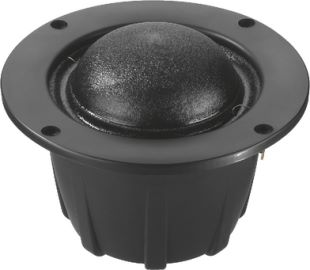

Monacor DM-75TB

Best.-Nr.: not-available

- nicht lieferbar

13 cm Mitteltöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Resonanzfrequenz fs = 260 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 44 cm2
  • Freiluftgesamtgüte Qts = 0,4 (Qms=0,78, Qes=0,81)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 117 mm
  • Aussendurchmesser d = 140 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
  • Gewicht m = 1,15 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor MS-150

Best.-Nr.: not-available

- nicht lieferbar

13 cm Mitteltöner mit Cellulose-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/150 W
  • Resonanzfrequenz fs = 240 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,2 Ohm
  • Schwingspuleninduktivität L = 0,18 mH
  • Effektive Membranfläche Sd = 85 cm2
  • Freiluftgesamtgüte Qts = 1,09 (Qms=2,22, Qes=2,13)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,4 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 138 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-150M/8

Best.-Nr.: not-available

- nicht lieferbar

13 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 25/75 W
  • Resonanzfrequenz fs = 98 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 3,4 l
  • Freiluftgesamtgüte Qts = 0,9 (Qms=, Qes=)
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 63,5 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,9 Liter
ab 91/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP70 der Länge 25 cm
ab 42/35 Hz (-3dB/-8dB).

Monacor SPW-150/8S

Best.-Nr.: not-available

- nicht lieferbar

13 cm Mitteltöner mit hochwertiger-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,6 Ohm
  • Kraftfaktor BL = 5,7 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 80 cm2
  • Bewegte Masse incl. Luftlast mms = 8,6 g
  • Äquivalentvolumen Vas = 8 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=1,59, Qes=0,71)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 113,6 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 0,8 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor DMH-150

Best.-Nr.: mo-101700

- nicht lieferbar (_)

14 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Resonanzfrequenz fs = 350 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 50 mm
  • Einbaudurchmesser d = 124 mm
  • Aussendurchmesser d = 153 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPH-5TB

Best.-Nr.: not-available

- nicht lieferbar

14 cm Tiefmitteltöner mit hochwertiger-Membran. Der Lautsprecher ist geschirmt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 100-3000 Hz
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 13,9 N/A
  • Schwingspuleninduktivität L = 0,6 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 14 g
  • Äquivalentvolumen Vas = 8 l
  • Freiluftgesamtgüte Qts = 0,64 (Qms=3,37, Qes=0,79)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 122 mm
  • Aussendurchmesser d = 156 mm
  • Einbautiefe (nicht eingefräst) t = 89 mm
  • Gewicht m = 1,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-165x/8

Best.-Nr.: not-available

- nicht lieferbar

15 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Resonanzfrequenz fs = 120 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,1 Ohm
  • Kraftfaktor BL = 3,23 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 141 cm2
  • Bewegte Masse incl. Luftlast mms = 5 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 1,48 (Qms=3,45, Qes=2,6)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 66 mm
  • Gewicht m = 0,35 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-17/4SQ

Best.-Nr.: not-available

- nicht lieferbar

15 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Impedanz R = 4 Ohm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 73 mm
  • Gewicht m = 1,09 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-170/8

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/100 W
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 20 l
  • Freiluftgesamtgüte Qts = 0,69 (Qms=, Qes=)
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 170 mm
  • Einbautiefe (nicht eingefräst) t = 72,7 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-170/4

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/100 W
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 20 l
  • Freiluftgesamtgüte Qts = 0,69 (Qms=, Qes=)
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 170 mm
  • Einbautiefe (nicht eingefräst) t = 75,7 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 146/92 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,7 Liter BR-Box
mit HP50 der Länge 34 cm
ab 87/65 Hz (-3dB/-8dB).

Monacor SPH-6TB

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Polypropylen-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/160 W
  • Frequenzbereich = 90-3000 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,7 Ohm
  • Kraftfaktor BL = 13,4 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 24 g
  • Äquivalentvolumen Vas = 12 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=5,59, Qes=0,26)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
  • Gewicht m = 2,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-188/8

Best.-Nr.: not-available

- nicht lieferbar

17 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 20 l
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 188 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-200MX/4

Best.-Nr.: not-available

- nicht lieferbar

19 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Resonanzfrequenz fs = 79 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 4,2 N/A
  • Schwingspuleninduktivität L = 0,2 mH
  • Effektive Membranfläche Sd = 201 cm2
  • Bewegte Masse incl. Luftlast mms = 9,5 g
  • Äquivalentvolumen Vas = 24 l
  • Freiluftgesamtgüte Qts = 0,78 (Qms=3,21, Qes=1,03)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 174 mm
  • Aussendurchmesser d = 199 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
  • Gewicht m = 0,9 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-200MX/8

Best.-Nr.: not-available

- nicht lieferbar

19 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Resonanzfrequenz fs = 78 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,4 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 201 cm2
  • Bewegte Masse incl. Luftlast mms = 9,2 g
  • Äquivalentvolumen Vas = 25 l
  • Freiluftgesamtgüte Qts = 0,91 (Qms=3,03, Qes=1,3)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 174 mm
  • Aussendurchmesser d = 199 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
  • Gewicht m = 0,9 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-80X

Best.-Nr.: not-available

- nicht lieferbar

19 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 35/70 W
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Einbaudurchmesser d = 184 mm
  • Aussendurchmesser d = 205 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
  • Gewicht m = 1 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-205/4

Best.-Nr.: not-available

- nicht lieferbar

19 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/150 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 50 l
  • Freiluftgesamtgüte Qts = 0,65 (Qms=, Qes=)
  • Einbaudurchmesser d = 181 mm
  • Aussendurchmesser d = 205 mm
  • Einbautiefe (nicht eingefräst) t = 93 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-205/8

Best.-Nr.: not-available

- nicht lieferbar

19 cm Tiefmitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/150 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 50 l
  • Freiluftgesamtgüte Qts = 0,65 (Qms=, Qes=)
  • Einbaudurchmesser d = 181 mm
  • Aussendurchmesser d = 205 mm
  • Einbautiefe (nicht eingefräst) t = 93 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
91 Liter BR-Box
mit HP100 der Länge 21 cm
ab 29/23 Hz (-3dB/-8dB).

Monacor SPH-212

Best.-Nr.: not-available

- nicht lieferbar

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/120 W
  • Frequenzbereich = 45-3000 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 7,6 N/A
  • Schwingspuleninduktivität L = 0,6 mH
  • Effektive Membranfläche Sd = 218 cm2
  • Bewegte Masse incl. Luftlast mms = 25 g
  • Äquivalentvolumen Vas = 82 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=2,21, Qes=0,5)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 195 mm
  • Aussendurchmesser d = 212 mm
  • Einbautiefe (nicht eingefräst) t = 100 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
102 Liter BR-Box
mit HP100 der Länge 18 cm
ab 28/23 Hz (-3dB/-8dB).

Monacor SPH-8TB

Best.-Nr.: not-available

- nicht lieferbar

21 cm Tieftöner mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 52-2500 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 8,43 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 240 cm2
  • Bewegte Masse incl. Luftlast mms = 30 g
  • Äquivalentvolumen Vas = 55 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=3,2, Qes=0,56)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 189 mm
  • Aussendurchmesser d = 224 mm
  • Einbautiefe (nicht eingefräst) t = 96 mm
  • Gewicht m = 2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 41 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
166 Liter BR-Box
mit HP100 der Länge 14 cm
ab 22/19 Hz (-3dB/-8dB).

Monacor SPH-8XTB

Best.-Nr.: not-available

- nicht lieferbar

21 cm Tieftöner mit Papier-Membran. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 80/160 W
  • Frequenzbereich = 51-2000 Hz
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 6,14 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 230 cm2
  • Bewegte Masse incl. Luftlast mms = 30 g
  • Äquivalentvolumen Vas = 54 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=3,71, Qes=0,63)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 189 mm
  • Aussendurchmesser d = 224 mm
  • Einbautiefe (nicht eingefräst) t = 154 mm
  • Gewicht m = 7,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SPW-226/8

Best.-Nr.: not-available

- nicht lieferbar

21 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 70/150 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Äquivalentvolumen Vas = 65 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=, Qes=)
  • Einbaudurchmesser d = 186 mm
  • Aussendurchmesser d = 226 mm
  • Einbautiefe (nicht eingefräst) t = 106 mm

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 22 Liter
ab 68/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
57 Liter BR-Box
mit HP100 der Länge 28 cm
ab 39/30 Hz (-3dB/-8dB).

Monacor SPH-265

Best.-Nr.: not-available

- nicht lieferbar

25 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 125/250 W
  • Frequenzbereich = 34-2500 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 10,1 N/A
  • Schwingspuleninduktivität L = 0,9 mH
  • Effektive Membranfläche Sd = 325 cm2
  • Bewegte Masse incl. Luftlast mms = 36,5 g
  • Äquivalentvolumen Vas = 199 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=1,95, Qes=0,32)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 246 mm
  • Aussendurchmesser d = 265 mm
  • Einbautiefe (nicht eingefräst) t = 115 mm
  • Gewicht m = 3,1 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,8 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
36 Liter BR-Box
mit HP100 der Länge 27 cm
ab 48/36 Hz (-3dB/-8dB).

Monacor SPH-275C

Best.-Nr.: not-available

- nicht lieferbar

26 cm Tieftöner mit Carbon-Membran. Der Schwingspulenträger ist aus Kapton.

  • Belastbarkeit (Nenn/Musik) = 120/200 W
  • Frequenzbereich = 46-4000 Hz
  • Resonanzfrequenz fs = 31 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 13,83 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 363 cm2
  • Bewegte Masse incl. Luftlast mms = 48,33 g
  • Äquivalentvolumen Vas = 100 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=6,41, Qes=0,3)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 232 mm
  • Aussendurchmesser d = 276 mm
  • Einbautiefe (nicht eingefräst) t = 120 mm

Zeitschrift Klang+Ton
04/2001; "... auf jeden Fall sehr preiswürdig!”

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Monacor SP-300

Best.-Nr.: not-available

- nicht lieferbar

29 cm Tieftöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Einbaudurchmesser d = 275 mm
  • Aussendurchmesser d = 305 mm
  • Einbautiefe (nicht eingefräst) t = 130 mm
  • Gewicht m = 2,8 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 114 Liter
ab 41/26 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
467 Liter BR-Box
mit 2x HP100 der Länge 11 cm
ab 19/16 Hz (-3dB/-8dB).

Monacor SPP-300

Best.-Nr.: not-available

- nicht lieferbar

29 cm Tieftöner mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Frequenzbereich = 37-2500 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 10,4 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 510 cm2
  • Bewegte Masse incl. Luftlast mms = 63 g
  • Äquivalentvolumen Vas = 235 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=2,43, Qes=0,6)
  • Durchmesser der Schwingspule = 35,5 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 275 mm
  • Aussendurchmesser d = 307 mm
  • Einbautiefe (nicht eingefräst) t = 135 mm
  • Gewicht m = 3 kg

Bausätze einblenden wieder ausblenden

Monacor RBT-95 SQ

Gehäuse-Empfehlung 1:
geschlossene Box mit 31 Liter
ab 70/44 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
78 Liter BR-Box
mit 2x HP100 der Länge 35 cm
ab 41/31 Hz (-3dB/-8dB).

Monacor SPP-300AD

Best.-Nr.: not-available

- nicht lieferbar

31 cm Mitteltöner mit Polypropylen-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 125/250 W
  • Frequenzbereich = 34-2000 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 14 N/A
  • Schwingspuleninduktivität L = 1,4 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 62 g
  • Äquivalentvolumen Vas = 305 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=2,25, Qes=0,3)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 275 mm
  • Aussendurchmesser d = 330 mm
  • Einbautiefe (nicht eingefräst) t = 110 mm
  • Gewicht m = 4,5 kg

Zeitschrift Klang+Ton
01/2002; "Für Liebhaber sehr tiefer Bässe!”

Bausätze einblenden wieder ausblenden

Hochtöner   Mitteltöner   Breitbänder   Tieftöner   Auslauftypen   PA   Mitteltöner   Tieftöner   Breitbänder   Auslauftypen   Car   Tieftöner   Auslauftypen
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2012 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
