Messungen Accustand

Hier finden Sie die Messungen zum Lautsprecher Accustand

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

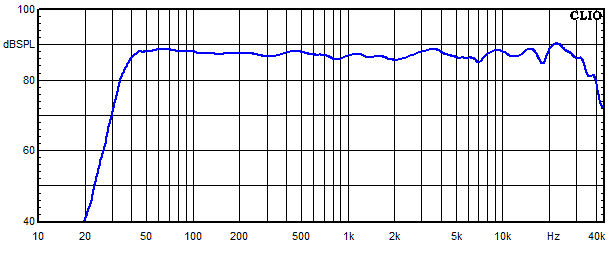

Accustand Frequenzgang

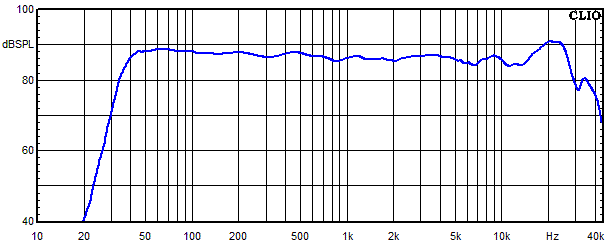

Accustand Frequenzgang unter 15° Winkel gemessen

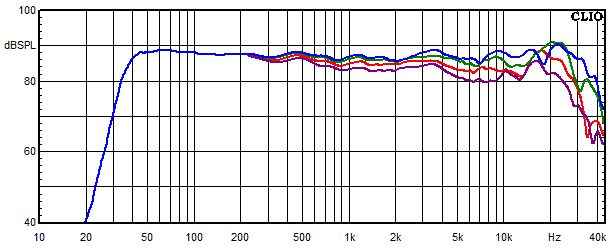

Accustand Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

• Blau = 0°
• Grün = 15°
• Rot = 30°
• Violett = 45°

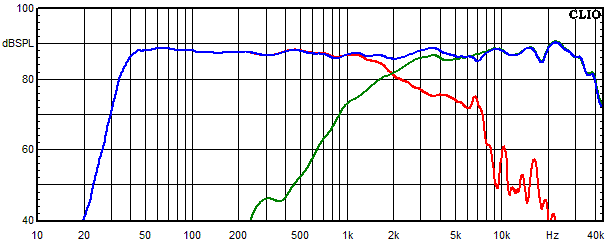

Accustand Frequenzgang der einzelnen Kreise

• Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
• Grün = Hochtonzweig
• Rot = Tieftonzweig

Accustand Wasserfallspektrum

Accustand Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

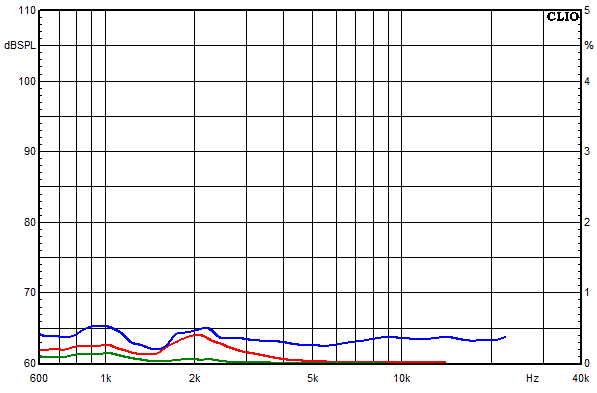

Accustand Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

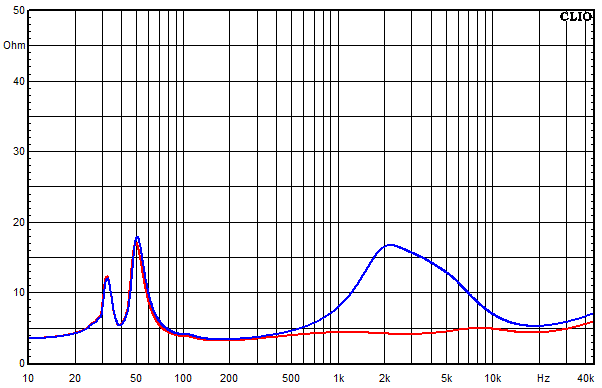

Accustand Impedanz-Frequenzgang

Accustand Frequenzgang Hochtöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

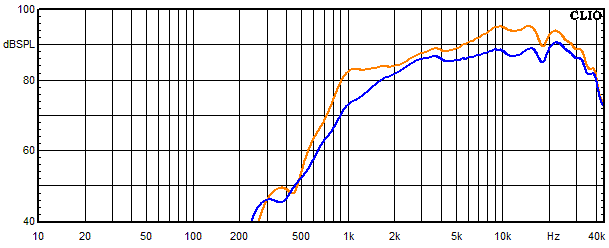

Accustand Frequenzgang vom Hochtöner mit und ohne Saugkreise

• Blau = mit Saugkreisen
• Orange = ohne Saugkreise

Accustand Frequenzgang vom Hochtöner mit Saugkreis 1

• Blau = mit Saugkreis
• Orange = ohne Saugkreis

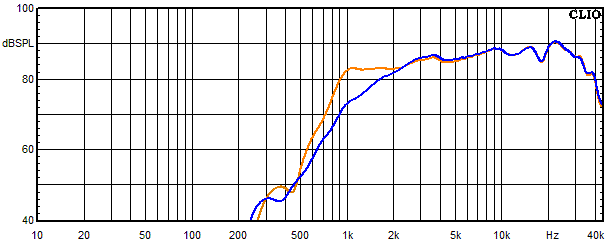

Accustand Frequenzgang vom Hochtöner mit Saugkreis 2

• Blau = mit Saugkreis
• Orange = ohne Saugkreis

Accustand Frequenzgang vom Tieftöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

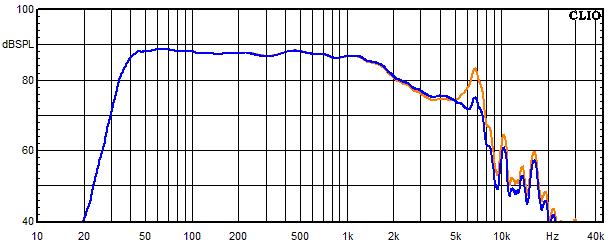

Accustand Frequenzgang Tieftöner mit Saugkreis

• Blau = mit Saugkreis
• Orange = ohne Saugkreis
