Messungen Adhara
Hier finden Sie die Messungen zu Adhara

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.


Adhara Frequenzgang

Adhara Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen
  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°


Adhara Frequenzgang der einzelnen Kreise
  • Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig

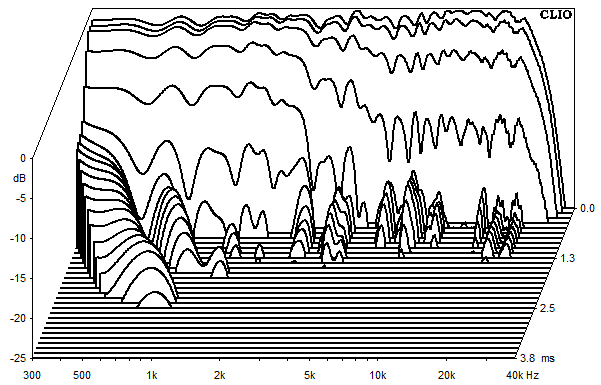

Adhara Wasserfallspektrum

Adhara Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5




Adhara Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5




Adhara Impedanz-Frequenzgang
  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur




Adhara Frequenzgang vom Hochtöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche




Adhara Frequenzgang Hochtöner mit Parlallelkondensator beim Serienwiderstand
  • Blau = mit Parallelkondensator
  • Orange = ohne Parallelkondensator




Adhara Frequenzgang vom Hochtöner mit Saugkreis
  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

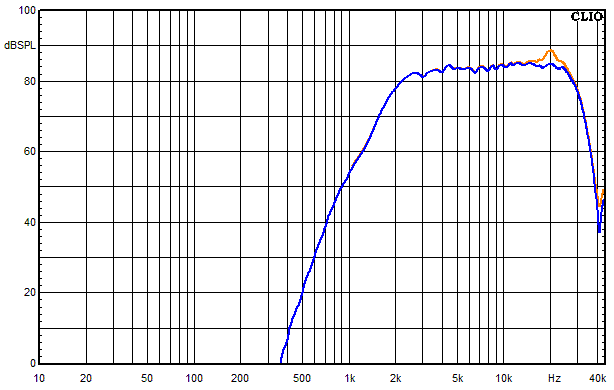

Adhara Frequenzgang vom Hochtöner mit Sperrkreis
  • Blau = mit Sperrkreis
  • Orange = ohne Sperrkreis




Adhara Frequenzgang vom Tieftöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche




Adhara Frequenzgang vom Tieftöner mit Saugkreis
  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
