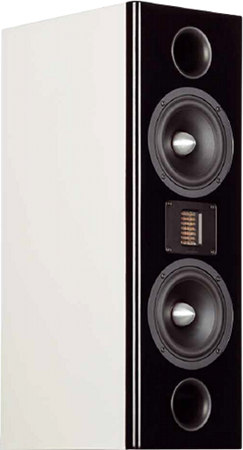

Bellatrix   Altavoz compacto por K+T 6/2018

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 600 x 200 x 300 mm
  • Rango de frecuencia (-8dB): 45 a 25000 Hz
  • Frecuencia (s) Crossover: 2900 Hz
  • Principio: Acústica Bass-reflex

La Bellatrix es una caja acústica compacta de dos vías.

Bellatrix es un altavoz bass reflex con chasis fabricado por la empresa Audaphon y la empresa Wavecor.

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Audaphon AMT 2i
- dos altavoces de medios graves Wavecor WF152CU14

La columna de altavoz Kura ha sido desarrollada por Dennis Frank y Daniel Gattig.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 200 Hz y bajo 1%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1,1% .

Nuestro kit de montaje se compone de

  • 2x WF152CU14, Wavecor Mid/Woofer, 8 Ohm, paper cone, BD, phase plug
  • Audaphon AMT-2i
  • 2x Bass reflex tube HP50, 50x143mm, black
  • 2x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK28 I, gold plated (one pair, red and black)
  • 3m Speaker cable 2x1.5 mm2, transparent
  • Allen wood screws IS 4x16mm, black (MZF-8614), 8 pcs
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 5.6 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8.2 μF / 400 Vdc
  • Audaphon MKP CAP Superior 12 μF / 400 Vdc
  • Mundorf air core coil L140, 0.27 mH/0.13 Ohm
  • 1.4 mm air core coil, 0.82 mH/0.26 Ohm
  • 0.7 mm air core coil, 0.22 mH/0.34 Ohm

Kit sin la caja, precio por altavoz   EUR 835,00 sin IVA: € 701.68 / $ 743.78

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en el tweeter, en los que la calidad es determinante, son los excelentes Clarity Cap ESA 250 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 897,00 sin IVA: € 753.78 / $ 799.01

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 14,60 sin IVA: € 12.27 / $ 13.01

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.19
Recomendamos usar dos placas por cada kit (cuatro por cada par de altavoces)
