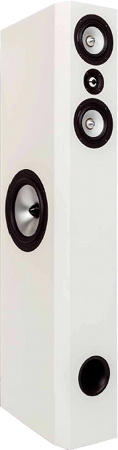

CerAL 8/4.2   Altavoz Torre por K+T 3/2019

Datos técnicos
  • Impedancia: 6 Ohm
  • Nivel de presión sonora (2,83V/1m): 82 dB
  • Dimensiones (ancho x alto x profundidad): 1100 x 190 x 320 mm
  • Rango de frecuencia (-8dB): 35 a 22000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio: Acústica Bass-reflex

CerAL 8/4.2 es una columna acústica de tres vías

CerAL 8/4.2 es un altavoz bass reflex con chasis fabricado por la empresa Tang Band y la empresa Omnes Audio.

El kit incluye los siguientes altavoces:
- un altavoz de agudos Tang Band 25-1719
- dos altavoces de medios Tang Band W4-657
- un altavoz de graves Omnes Audio W8 Alu, silver

Nik Baur ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro paso banda formado por un filtro de paso alto de segundo orden (12 dB / octava) y un filtro de paso bajo de segundo orden (12 dB / octava) para el altavoz de medios graves.
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 0,6%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,7% .

Nuestro kit de montaje se compone de

  • Omnes Audio W8 Alu, silver
  • Tang Band 25-1719 ceramic tweeter
  • 2x Tang Band W4-657 unshielded 12 cm full range
  • Bass reflex tube HP70 XL, 70x220 mm, black
  • Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 4m Speaker cable 2x1.5 mm2, transparent
  • 1,5x Pan screws 3.5x17 black, 8 pieces
  • Pan screws 4x20 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • ClarityCap PWA capacitor
  • Audaphon MKP CAP Superior / 400 Vdc
  • Audaphon MKT CAP / 160 Vdc
  • electrolytic capacitor, unetched, / 50 Vdc
  • 1.0 mm air core coil
  • 0.7 mm air core coil
  • Mundorf H core coil H71
  • Mundorf ferrite core coil H100
  • ceramic resistor/10 Watt
  • ceramic resistor/20 Watt
  • 2x Metal-oxide resistor, 10W

Kit sin la caja, precio por altavoz   - No disponible

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Tang Band 25-1719, en los que la calidad es determinante, son los excelentes Clarity Cap .MKP.

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   - No disponible

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 10,00 sin IVA: € 8.40 / $ 9.33

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, precio por unidad:   EUR 11,70 sin IVA: € 9.83 / $ 10.91
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)


Atrás   Vista general de las recomendaciones para construcción de la Revista Klang und Ton
