ClarityCap Kondensator Typ TC

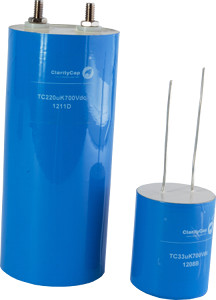

ClarityCap TC Die TC-Serie wurde entwickelt um Röhrenverstärkern eine neue Dynamik zu verleihen. Die TC-Reihe ist wie die meisten anderen ClarityCap-Kondensatoren aus Polypropylenfolie hergestellt. Durch seine exakte Metallisierung, die Selbstheilung begünstigt, zeigt der Kondensator hervorragende Eigenschaften im Vergleich zu Elektrolytkondensatoren.

Sein Serienwiderstand und seine Induktivität beträgt nur ein Bruchteil des Werts, den ein Elektrolytkondensator aufweist. Er spielt seine Leistungsfähigkeit in dem Moment aus, wenn diese verlangt wird. Der trockene Aufbau sorgt dafür, dass der Verstärker über seine gesamte Lebenszeit die erwartete Performance erbringen kann. Elektrolytkondensatoren sorgt die Verdampfung des Elektrolyts für abnehmende Kapazität und einen zunehmenden Serienwiderstand, was über seine Lebenszeit seine Performance deutlich verschlechtert.

Durch die hohe Spannung von 700V dc ist es in der Regel nicht notwendig Kondensatoren in Reihe zu schalten. Dadurch, dass der Kondensator unpolar ist, kann man ihn auch nicht verpolen und falsch anschließen. Optional kann er mit M8 oder M12-Gewinde geliefert werden, wie auch die Lieferung mit 900V, 1100V, 1400V oder 1800V Spannungsfestigkeit möglich ist.

Technische Details

Toleranz +/-10%; geringere Werte auf Anfrage   Nennspannung 700Vdc

Wenn Sie paarweise selektierte Kondensatoren benötigen, können wir diese
für EUR 2,60 ohne MwSt: € 2.18 / $ 2.45 Aufpreis pro Paar liefern (Kapazitätsunterschied << 1%).

ClarityCap TC 700 Vdc

Art.Nr. C/µF U/Vdc Maße
DxL/mm
Rs(10kHz)
R/mOhm
Imax
I/A
Anschlüsse Preis
cc-tc100-700 10 700 35x47 6,4 11 Draht EUR 16,20 ohne MwSt: € 13.61 / $ 15.25
cc-tc200-700 20 700 35x56 7,5 11 Draht EUR 18,80 ohne MwSt: € 15.80 / $ 17.69
cc-tc300-700 30 700 45x56 7,9 13 Draht EUR 21,20 ohne MwSt: € 17.82 / $ 19.95
cc-tc330-700 33 700 45x56 3,5 17 Draht EUR 21,90 ohne MwSt: € 18.40 / $ 20.61
cc-tc450-700 45 700 50x70 1,4 29 M6 EUR 25,90 ohne MwSt: € 21.76 / $ 24.38
cc-tc700-700 70 700 50x70 3,7 22 M6 EUR 37,70 ohne MwSt: € 31.68 / $ 35.48
cc-tc1100-700 110 700 60x100 1,6 37 M6 EUR 45,40 ohne MwSt: € 38.15 / $ 42.73
cc-tc2200-700 220 700 63.5x145 1,3 59 M6 EUR 79,60 ohne MwSt: € 66.89 / $ 74.92
cc-tc3400-700 340 700 76x145 1,1 64 M6 EUR 107,00 ohne MwSt: € 89.92 / $ 100.71
cc-tc4300-700 430 700 84x145 1,0 69 M6 EUR 132,00 ohne MwSt: € 110.92 / $ 124.24
