technische Daten:
- Impedanz: 10 Ohm
- Kennschalldruck (2,83V/1m): 83 dB
- Maße (HxBxT): 420 x 198 x 257 mm
- Frequenzbereich (-8dB): 40 - 38000 Hz
- Trennfrequenz(en): Hz
- Prinzip: Hornreflexbox
|

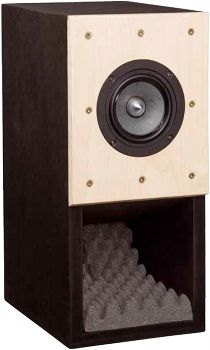

Nachdem CT 256 mit Tang Band W4-1320 nicht mehr lieferbar ist, wurde CT 256 mit verschiedenen Tang-Band Breitbändern wieder belebt. Es kommen dabei wahlweise 4 verschiedene Lautsprecher zum Einsatz:
Zu jedem gibt es bei uns einen Bausatz (bitte einfach oben gewünschten Lautsprecher anklicken).
Die Bausätze haben einen Sperrkreis (also Widerstand, Kondensator und Spule parallel geschaltet) in der Zuleitung zum Lautsprecher; eine Ausnahme bildet W4-1337, der zusätzlich in Reihe eine 0,1 mH Spule enthält.
Die Frequenzgänge sind für einen Breitbandlautsprecher durchweg linear; das Zerfallsspektrum zeigt ein für Breitbänder zügiges Ausschwingen; die nichtlinearen Verzerrungen sind bei CT266-655 deutlich erhöht, bei CT266-1052 leicht erhöht, bei den anderen beiden Varianten gering.
Ein Ausschnitt aus dem Klang+Ton Hörtest
... "Der 1320 und der 1337 spielen beide sehr ausgewogen und angenehm - der 1320 wirkt einen Hauch zurückhaltender,
dabei aber sehr audiophil/entspannt, während man dem 1337 je nach Winkel seinen offensiven Superhochtonbereich anmerkt - trotzdem für stärker bedampfte Hörräume bei einem
Hörwinkel von 15 Grad unbedingt eine Empfehlung, spielt er doch im Mittelton am ausgewogensten. Der 655 schlägt ein bisschen in dieselbe Kerbe - er klingt mit seiner fast unbedämpften Resonanz
stark nach klassischem Breitbänder mit Schwirrkonus - das hat durchaus seinen Charme und ist bei dem günstigen Preis allemal einen Versuch wert.
Eine sehr angenehme Erscheinung ist der günstige 1052, dem man den milden Hochtonbereich zwar anhören kann, der aber - vielleicht genau deswegen - im Mittel sehr angenehm und immer schön anzuhören bleibt.
In Zusammenarbeit mit einem kleinen Schaltverstärker eine preislich fast unschlagbare Alternative für den Schreibtisch oder kleinen Hörraum.
An dieser Stelle möchte ich unsere Leser übrigens ausdrücklich dazu anregen, mit der Bedämpfung des Horns, dem Innenvolumen und dem Sperrkreis zu experimentieren.
CT256/266 ist eine große Spielwiese und bietet neben dem Lerneffekt zahlreiche Möglichkeiten, die Wechselwirkung zwischen Lautsprecherbox, Hörraum und Aufstellung zu optimieren
- ich wünsche dabei auf jeden Fall viel Spaß. Und wenn dabei ein interessantes Endergebnis herauskommt, lassen Sie es uns wissen:
Die spannendsten Projekte werden wir unseren anderen Lesern nicht vorenthalten.
"
Unser Bausatz besteht aus
- Tang Band W4-1320 SIF, geschirmter 12 cm Breitbänder
- PE-Schaumstoffdichtstreifen, 5x2 mm
- 0,5x Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
- 0,25x Noppenschaumplatten N25 100x50x4cm anth/schwarz
- Polklemmen PK31, Paar, vergoldet, rot+schwarz
- Lautsprecherkabel 2x1,5 mm2, transparent
- 0,5x Pan-Schrauben 4x20 schwarz, 8 Stück
- Bauplan für den Bausatz
|
den Frequenzweichenbauteilen (unten),
auf einem Holzbrettchen aufzubauen.
- Audaphon MKP CAP Superior 1,5 μF / 400 Vdc
- 1 mm Luftspule, 0,68 mH/0,47 Ohm
- Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
|
Bausatz ohne Gehäuse, Preis pro Lautsprecher
EUR 108,00 ohne MwSt: € 90.76 / $ 96.20
Raster-Leiterplatten
Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:
EUR 4,20 ohne MwSt: € 3.53 / $ 3.74
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
Bausatz mit High-End-Weiche
Unser Bausatz mit High-End-Frequenzweiche enthält im Sperrkreis einen hochwertigen Clarity-Cap Kondensator vom Typ ESA und eine Mundorf Backlackspule.
- ClarityCap ESA Kondensator 1,5uF / 250 Vdc
- Mundorf Backlack-Luftspule BL100, 0,68 mH/0,39 Ohm
- Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher
EUR 123,00 ohne MwSt: € 103.36 / $ 109.56
Raster-Leiterplatten
Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:
EUR 4,20 ohne MwSt: € 3.53 / $ 3.74
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
|
