CT 298   Altavoz compacto por K+T 4/2018

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 83 dB
  • Dimensiones (ancho x alto x profundidad): 195 x 120 x 140 mm
  • Rango de frecuencia (-8dB): 70 a 22000 Hz
  • Frecuencia (s) Crossover: 5100 Hz
  • Principio: Acústica Bass-reflex

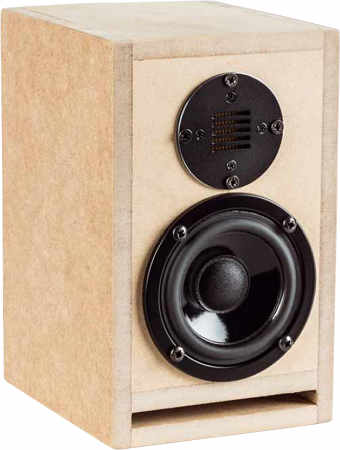

La CT 298 es una caja acústica compacta de dos vías.

CT 298 es un altavoz bass reflex con chasis fabricado por las empresas Dayton y Gradient.

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Dayton AMT Mini-8
- un altavoz de medios graves Gradient CR-080

Thomas Schmidt ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 1%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1% .

Nuestro kit de montaje se compone de

  • Dayton AMT MINI-8
  • Gradient CR-080
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 0,25x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 1m Speaker cable 2x1.5 mm2, transparent
  • Pan screws 3.5x17 black, cross recess, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 3.3 μF; / 400 Vdc
  • Audaphon MKT CAP 3.3 μF; / 160 Vdc
  • 1.0 mm air core coil, 1.0 mH/0.49 Ohm
  • 0.7 mm air core coil, 0.15 mH/0.28 Ohm
  • 0.7 mm air core coil, 0.33 mH/0.48 Ohm
  • Metal-oxide resistor, 10W 12 Ohm (brown-red-black)

Kit sin la caja, precio por altavoz   EUR 84,00 sin IVA: € 70.59 / $ 78.35

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en los altavoces, en los que la calidad es determinante, son los excelentes Clarity Cap ESA MKP, de 250 voltios y Audaphon MKP Cap Superior.

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 96,00 sin IVA: € 80.67 / $ 89.55

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 10,53 sin IVA: € 8.85 / $ 9.82

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.38
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
