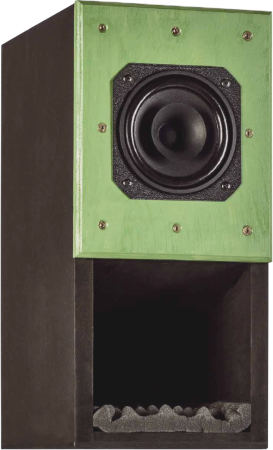

CT 302   Altavoz compacto por K+T 2/2019

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 83 dB
  • Dimensiones (ancho x alto x profundidad): 420 x 198 x 273 mm
  • Rango de frecuencia (-8dB): 55 a 19000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio:

La CT 302 es una caja acústica compacta de dos vías.

CT 302 es un altavoz de bocina con chasis fabricado por la empresa Monacor .

El kit incluye un un altavoz de banda ancha Monacor SPH-60X

Thomas Schmidt ha desarrollado este altavoz.

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama en cascada muestra una atenuación de la oscilación ralentizada en los centros.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 1,2%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 2,1% .

Nuestro kit de montaje se compone de

  • Monacor SPH-60X full range driver
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 0,5x Damping Sonofil 100 x 35 cm for 20 litres
  • 0,5x Foam N25, 100x50x4 cm, black
  • Binding Post PK31, gold plated (one pair, red and black)
  • 1m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 4x20 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 15 μF; / 400 Vdc
  • 1.0 mm air core coil, 0.68 mH/0.39 Ohm
  • Metal-oxide resistor, 10W 12 Ohm (brown-red-black)

Kit sin la caja, precio por altavoz   EUR 66,00 sin IVA: € 55.46 / $ 61.56

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Monacor SPH-60X, en los que la calidad es determinante, son los excelentes Clarity Cap ESA, de 250 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 78,00 sin IVA: € 65.55 / $ 72.76

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 11,77 sin IVA: € 9.89 / $ 10.98

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 140 x 102 mm
Placas de circuito reticuladas RA140, N° de pedido: I-2765, precio por unidad:   EUR 3,70 sin IVA: € 3.11 / $ 3.45
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
