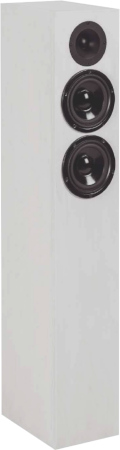

CT 304   Altavoz Torre por K+T 4/2019

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 88 dB
  • Dimensiones (ancho x alto x profundidad): 1000 x 180 x 258 mm
  • Rango de frecuencia (-8dB): 45 a 21000 Hz
  • Frecuencia (s) Crossover: 180, 1800 Hz
  • Principio: Acústica Bass-reflex

CT 304 es una columna acústica de dos vías

CT 304 es un altavoz bass reflex con chasis fabricado por la empresa Scan Speak y la empresa Visaton.

El kit incluye los siguientes altavoces:
- un altavoz de agudos Scan Speak H2606-92000
- un altavoz de medios graves Visaton W 130 S 8 Ohm
- un altavoz de graves Visaton W 130 S 8 Ohm

Thomas Schmidt ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso bajo de segundo orden (12 dB / octava) para el altavoz de medios graves
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 200 Hz y bajo 0,7%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1% .

Nuestro kit de montaje se compone de

  • Scan Speak tweeter H2606-920000
  • 2x Visaton W130 S, 8 Ohm
  • Bass reflex tube HP70 XL, 70x220 mm, black
  • 2x Damping Sonofil 100 x 35 cm for 20 litres
  • 0,5x Foam N25, 100x50x4 cm, black
  • Binding Post PK31, gold plated (one pair, red and black)
  • 3m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 3.5x17 black, 8 pieces
  • 1,5x Visaton Countersunk screws 3.5x25, 8 pcs
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 1.0 μF / 400 Vdc
  • Audaphon MKP CAP Superior 4.7 μF / 400 Vdc
  • Audaphon MKT CAP 15 μF / 160 Vdc
  • Audaphon MKT CAP 33 μF / 160 Vdc
  • electrolytic capacitor, etched, 220 μF/63 Vdc
  • 1.0 mm air core coil, 1.0 mH/0.49 Ohm
  • 0.7 mm air core coil, 0.39 mH/0.49 Ohm
  • Mundorf H core coil H71, 10 mH/0.87 0hm
  • Mundorf H core coil H100, 6.8 mH/0.46 0hm
  • ceramic resistor 4.7 Ohm/20 Watt
  • Metal-oxide resistor, 10W 2.2 Ohm (red-red-gold)
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)

Kit sin la caja, precio por altavoz   EUR 231,00 sin IVA: € 194.12 / $ 209.65

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). El condensador usados para el Scan Speak H2606-92000, en los que la calidad es determinante, es un condensador Clarity Cap ESA MKP 250 voltos.

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 260,00 sin IVA: € 218.49 / $ 235.97

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 159 x 127 mm
Placas de circuito reticuladas RA160, N° de pedido: str-RA160, precio por unidad:   EUR 5,90 sin IVA: € 4.96 / $ 5.35
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
