CT 317   Altavoz compacto por K+T 5/2021

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 84 dB
  • Dimensiones (ancho x alto x profundidad): 307 x 124 x 241 mm
  • Rango de frecuencia (-8dB): 70 a 30000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio: Acústica Bass-reflex/Bocina

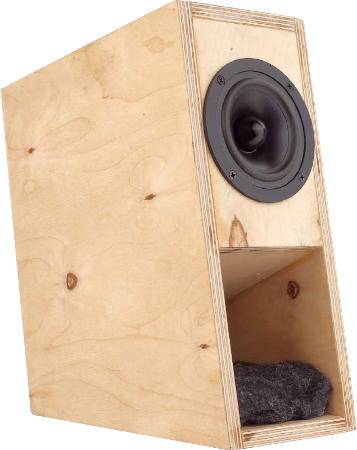

La CT 317 es una caja acústica compacta con un altavoz de banda ancha.

CT 317 es un altavoz de bocina con chasis fabricado por la empresa Visaton .

El kit incluye un un altavoz de banda ancha Visaton B 80

Thomas Schmidt ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- una trampa de onda en serie al altavoz de banda ancha.

La respuesta de frecuencia del altavoz es, en términos generales, equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 400 Hz y bajo 1%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1% .

Nuestro kit de montaje se compone de

  • Visaton B 80
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 0,25x Damping Sonofil 100 x 35 cm for 20 litres
  • 0,25x Foam N25-30, 100 x 50 cm, black
  • Binding Post PK31, gold plated (one pair, red and black)
  • 1m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 3.5x17 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 5.6 μF / 400 Vdc
  • 1.0 mm air core coil, 1.0 mH/0.49 Ohm
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)

Kit sin la caja, precio por altavoz   EUR 89,00 sin IVA: € 74.79 / $ 88.25

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Visaton B 80, en los que la calidad es determinante, son los excelentes Clarity Cap ESA MKP, de 250 voltios .

  • ClarityCap ESA capacitor 5.6 μF / 250 Vdc
  • Mundorf baked varnish air core coil BL100, 1.0 mH/0.49 Ohm
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 100,00 sin IVA: € 84.03 / $ 99.16

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • JB, electrolytic capacitor, bipolar advanced, 22μF / 100 Vdc
  • 0.7 mm air core coil, 0.27 mH/0.44 Ohm
  • Metal-oxide resistor, 10W 15 Ohm (brown-green-black)

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 9,00 sin IVA: € 7.56 / $ 8.92

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 140 x 102 mm
Placas de circuito reticuladas RA140, N° de pedido: str-RA140, precio por unidad:   EUR 4,20 sin IVA: € 3.53 / $ 4.16
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
