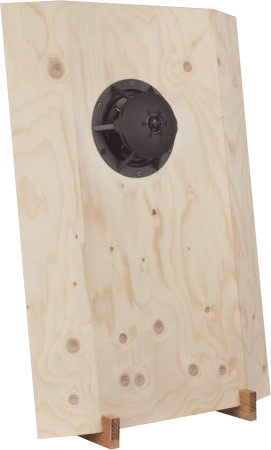

CT 318   Altavoz Torre por K+T 6/2021

Datos técnicos
  • Impedancia: 6 Ohm
  • Nivel de presión sonora (2,83V/1m): 77 dB
  • Dimensiones (ancho x alto x profundidad): 800 x 700 x 2000 mm
  • Rango de frecuencia (-8dB): 30 a 30000 Hz
  • Frecuencia (s) Crossover: 4000 Hz
  • Principio: Dipol

CT 318 es una columna acústica de dos vías con altavoz coaxial.

CT 318 es un altavoz dipolo con chasis fabricado por la empresa Reckhorn .

El kit incluye los siguientes altavoces:
- un altavoz coaxial Reckhorn C-191

La columna de altavoz Kura ha sido desarrollada por Thomas Schmidt y Holger Barske.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- una trampa de onda en serie al altavoz de graves.

La respuesta de frecuencia del altavoz es, en términos generales, equilibrada.

El diagrama en cascada muestra una atenuación de la oscilación ralentizada en los centros.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 1%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 2,6% .

Nuestro kit de montaje se compone de

  • Reckhorn C-191
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Binding post terminal PK2-LS, gold plated
  • 2m Speaker cable 2x1.5 mm2, transparent
  • Countersunk screws 3.5x16 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 1.8 μF / 400 Vdc
  • Audaphon MKT CAP 22 μF / 160 Vdc
  • 0.7 mm air core coil, 0.33 mH/0.48 Ohm
  • Mundorf H core coil H100, 5.6 mH/0.39 0hm
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • Metal-oxide resistor, 10W 15 Ohm (brown-green-black)

Kit sin la caja, precio por altavoz   EUR 135,00 sin IVA: € 113.45 / $ 127.06

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Reckhorn C-191 Hochtöner, en los que la calidad es determinante, son los excelentes Clarity Cap ESA MKP, de 630 voltios .

  • ClarityCap ESA capacitor 1.8 μF / 630 Vdc
  • Audaphon MKP CAP Superior 22 μF / 400 Vdc
  • Mundorf baked varnish air core coil BL71, 0.33 mH/0.48 Ohm
  • Mundorf H core baked varnish coil BH100, 5.6 mH/0.39 0hm
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • Metal-oxide resistor, 10W 15 Ohm (brown-green-black)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 156,00 sin IVA: € 131.09 / $ 146.82

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.42
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
