Aufbau Cuando
Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Cuando

Der Aufbau der Cuando ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste oder den Holzbausatz von WOODSOUND
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Cuando

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Cuando zusammengebaut werden kann.


WOODSOUND ist der Spezialist für Lautsprechergehäuse.

Sie können die Cuando auch mit dem Gehäusebausatz von WOODSOUND bauen.


Die Holzteile für den Lautsprecher Cuando werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten WOODSOUND (Firma Schreinerei Steffan GmbH) weiter geleitet:

Schreinerei Steffan GmbH
Königheimer Straße 57
97941 Tauberbischofsheim
Telefon: +49 9341 8956606
Email: info@schreiner-steffan.de
USt-IdNr.: DE146589692
Amtsgericht Mannheim: HRB 560293

Geschäftsführer: Norbert Reinhart

Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, die Firma Schreinerei Steffan GmbH einverstanden.


Cuando Step 1
Vergrößern Die Front auf die Arbeitsfläche legen und von Staub und Schmutz befreien.


Cuando Step 2

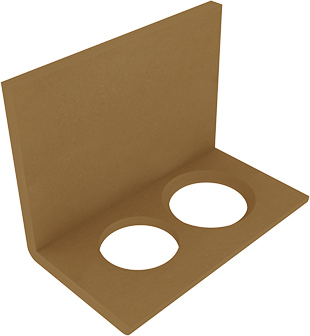

Vergrößern Das erste Seitenteil mit Leim bestreichen und einkleben.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.


Cuando Step 3

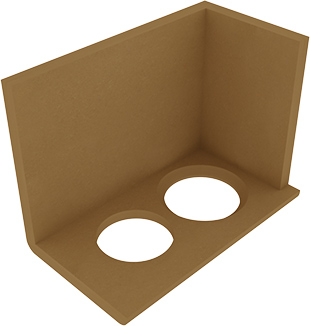

Vergrößern Den Boden mit Leim bestreichen und einkleben.


Cuando Step 4

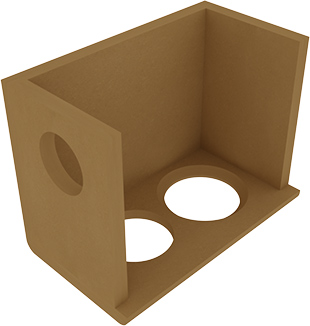

Vergrößern Den Deckel mit Leim bestreichen und einkleben.


Cuando Step 5

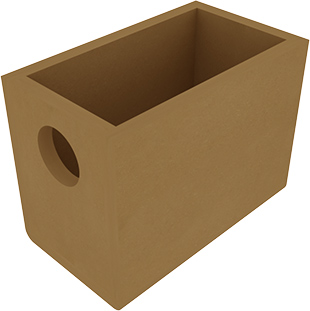

Vergrößern Das zweite Seitenteil mit Leim bestreichen und einkleben.


Cuando Step 6

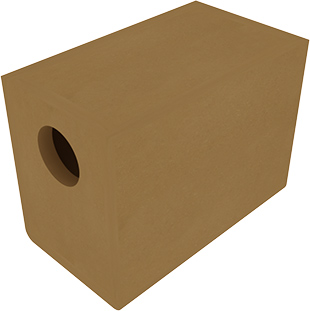

Vergrößern Die Rückwand mit Leim bestreichen und einkleben.

Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw. zieht sich zusammen. Dieses Verhalten führt zu Toleranzen. Der beste Weg für perfekte Gehäuse: Die überstehende Front am Arbeitsende mit einem Bündigfräser an den Korpus anpassen.


Cuando Step 8
Vergrößern Das Bassreflexrohr bei Cuando besteht aus zwei gekürzten und zusammengesetzten HP50. Die HP50 werden ab der Vorderkante vom Trompetenflansch auf 125 mm gekürzt. Das innere Rohr wird durch die Öffnung durchgesteckt und das herausragende Ende wird mit Klebeband an das äußere Rohr geklebt. Beide Schnittkanten bei den HP50 sollten gerade sein, damit eine leichte Montage möglich ist.

Vergrößern Anschließend wird das 250 mm lange Rohr in die Gehäuseöffnung eingepresst.


Cuando
Vergrößern Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24

Sie können uns auch gern eine Email senden: info@lautsprechershop.de
