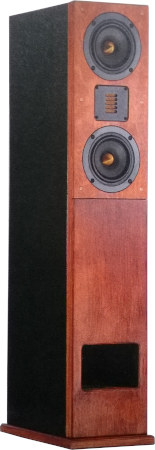

Dschinn Mini-TL MTM   L'enceinte en colonne de Hobby Hifi 6/2020

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 89 dB
  • Dimensions (HxLxP): 800 x 160 x 272 mm
  • Réponse en fréquence (-8dB): 48 - 28000 Hz
  • Fréquence(s) de coupure: 4000 Hz
  • Principe: transmissionline

Dschinn Mini-TL MTM est une enceinte colonne à deux voies.

Dschinn Mini-TL existe en tant que haut-parleur à deux voies avec un arrangement boomer-tweeter-boomer ou en tant que haut-parleur à deux voies et demi avec un arrangement tweeter, médium et boomer.

Dschinn Mini-TL MTM est une enceinte à ligne de transmission, utilisant des haut-parleurs Omnes Audio et Tang Band.

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Omnes Audio AMT50
- deux boomers Tang Band W4-655

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave-médium.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,4% à partir de 300 Hz.

Notre kit se compose de

  • Omnes Audio AMT 50
  • 2x Tang Band W4-655 C, non blindé
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 5,6 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF; / 400 Vdc
  • Bobine à air vernie Mundorf BL71 0,18 mH/0,34 Ohm
  • Bobine à air vernie Mundorf BL100 0,82 mH/0,45 Ohm
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 167,00 hors TVA: € 143.97 / $ 168.44

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO Oil 5,6 μF; / 450 V
  • Mundorf MCAP EVO Oil 10 μF; / 450 V
  • Bobine Mundorf Hepta II45, 0,18 mH/0,17 Ohm
  • Bobine à air vernie Mundorf BL140 0,82 mH/0,26 Ohm
  • Résistance MResist Classic 2,2Ohm / 10 Watt

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 205,00 hors TVA: € 176.72 / $ 206.77

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur électrolytique Mundorf à film lisse, 33μF / 70 VDC
  • Bobine à air vernie Mundorf BL71 0,22 mH/0,34 Ohm
  • Résistance céramique 4,7 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 13,99 hors TVA: € 12.06 / $ 14.11

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102 mm, étamé, prix à l´unité:   EUR 3,61 hors TVA: € 3.11 / $ 3.64
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
