Messungen Duero

Hier finden Sie die Messungen zum Bausatz Duero

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.


Duero Frequenzgang

Duero Frequenzgang unter 0°, 15° und 30° Winkel gemessen

  • Blau = 0°
  • Grün = 15°
  • Rot = 30°

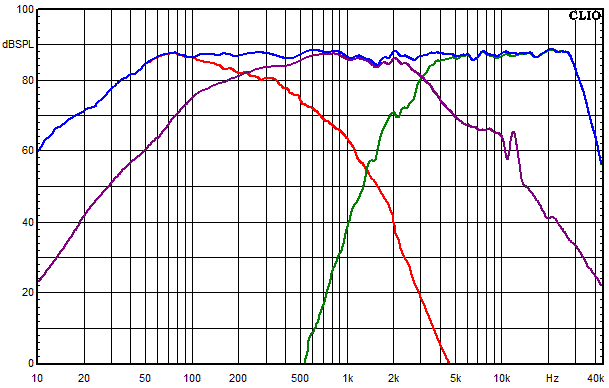

Duero Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Violett = Mitteltonzweig
  • Rot = Tieftonzweig




Duero Wasserfallspektrum

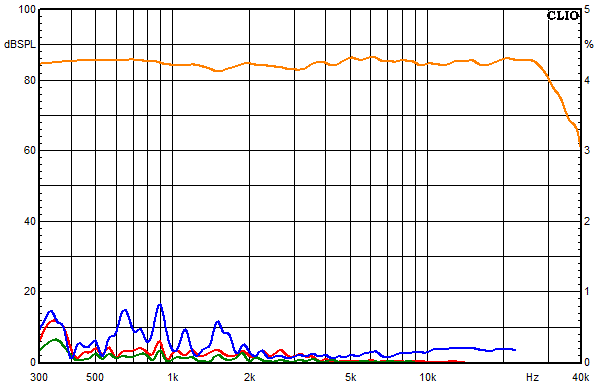

Duero Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

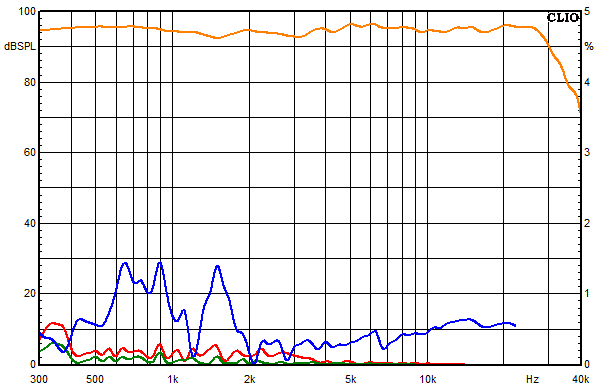

Duero Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

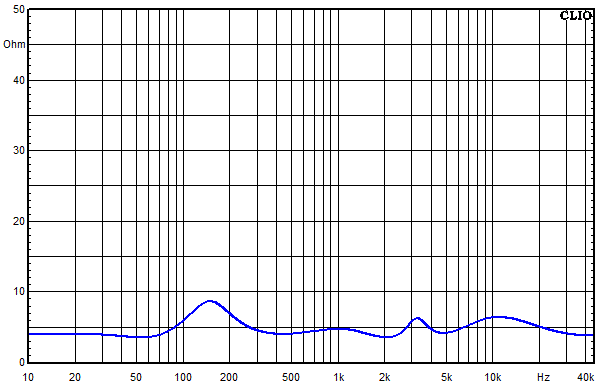

Duero Impedanz-Frequenzgang

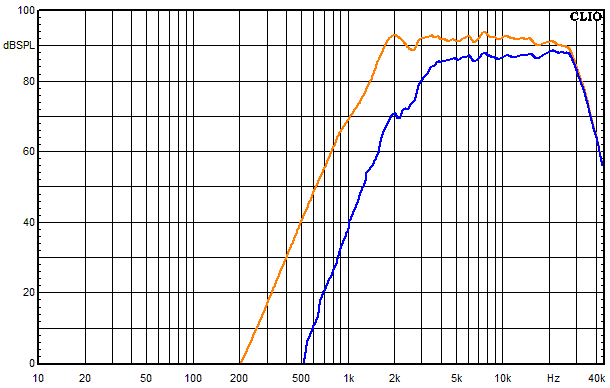

Duero Frequenzgang Hochtöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

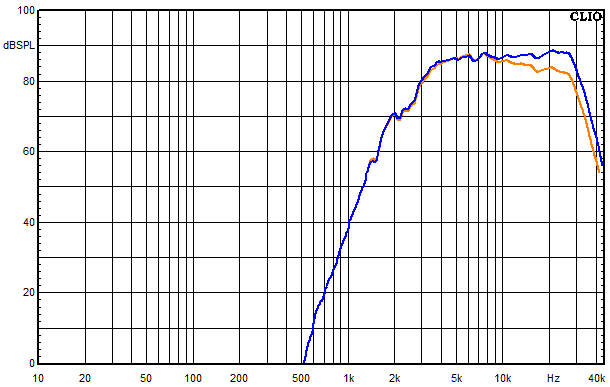

Duero Frequenzgang vom Hochtöner mit Bypasskondensator

  • Blau = mit Bypasskondesator
  • Orange = ohne Bypasskondesator

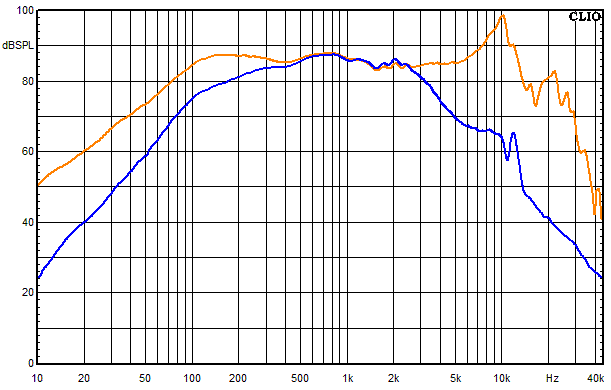

Duero Frequenzgang Mitteltöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

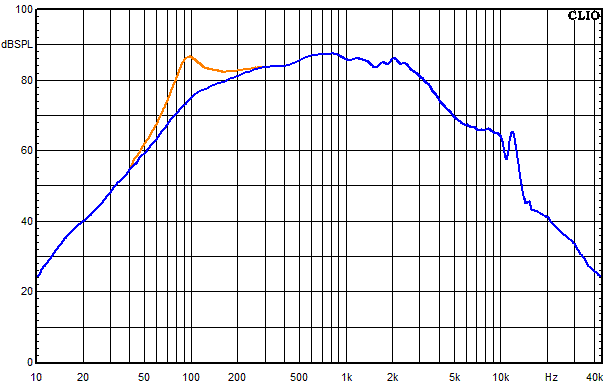

Duero Frequenzgang Mitteltöner mit Tiefton-Saugkreis

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

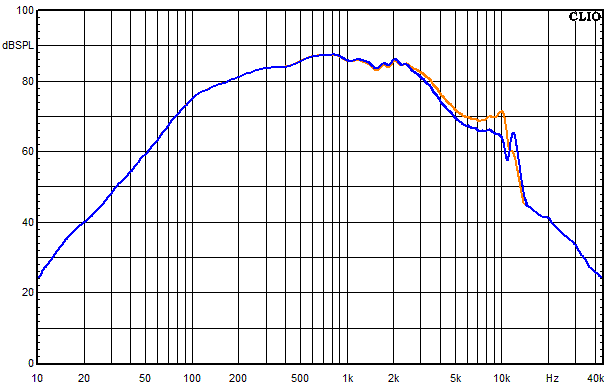

Duero Frequenzgang Mitteltöner mit Hochton-Saugkreis

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

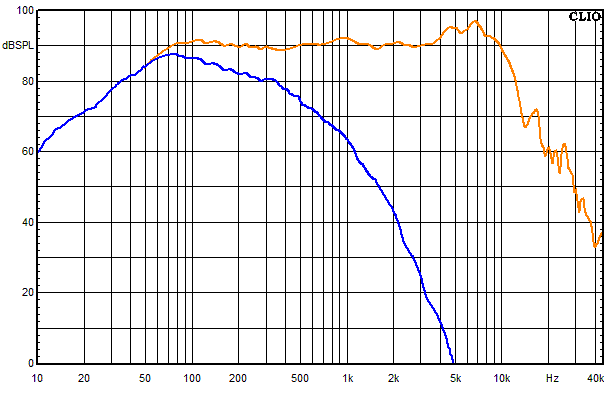

Duero Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

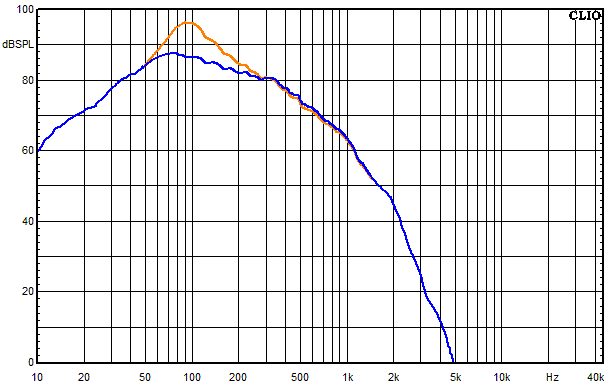

Duero Frequenzgang vom Tieftöner mit Saugkreis

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
