Elde Messungen

Hier finden Sie die Messungen zum Standlautsprecher Elde

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

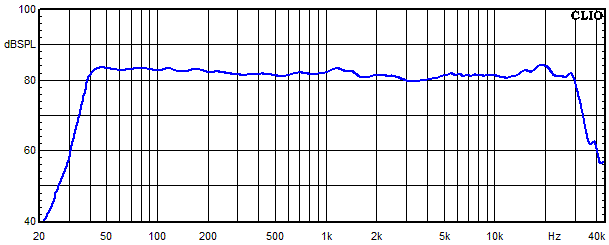

Elde Frequenzgang

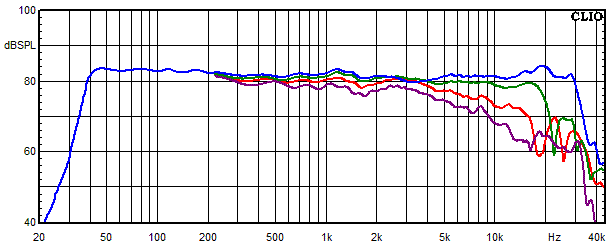

Elde Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°

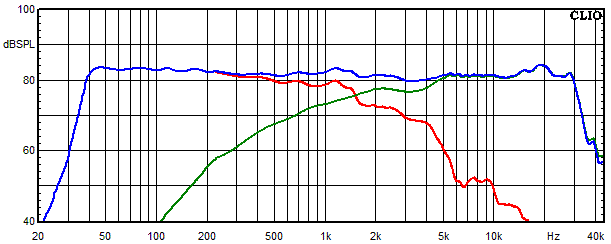

Elde Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig

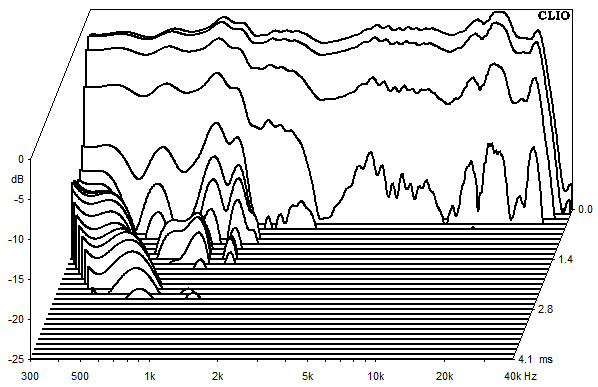

Elde Wasserfallspektrum

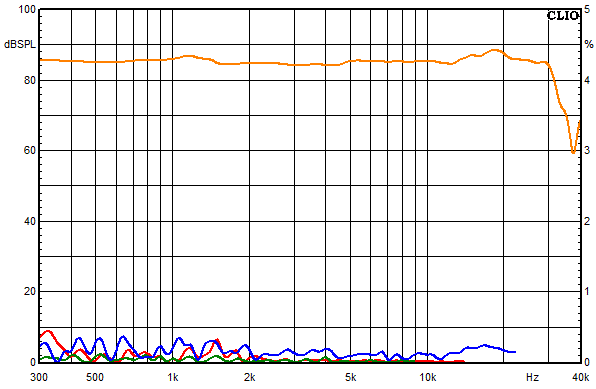

Elde Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

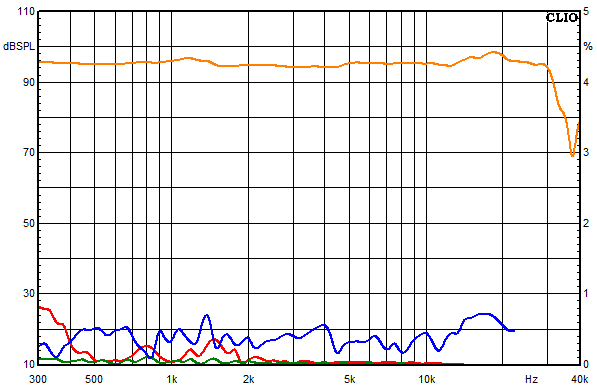

Elde Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

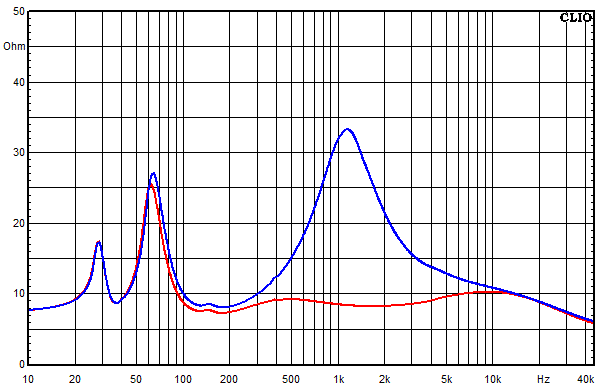

Elde Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

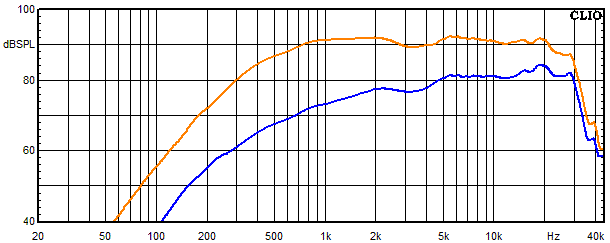

Elde Frequenzgang Hochtöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

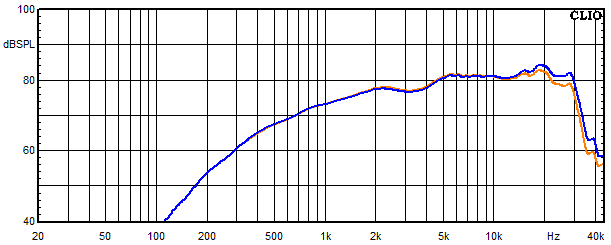

Elde Frequenzgang vom Hochtöner mit Bypasskondensator

  • Blau = mit Bypasskondesator
  • Orange = ohne Bypasskondesator

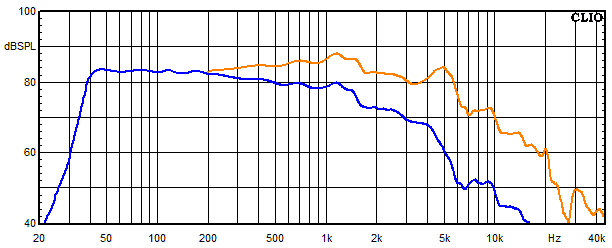

Elde Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

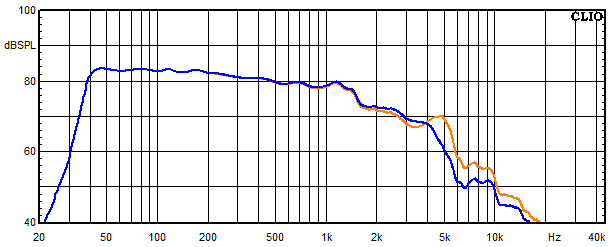

Elde Frequenzgang vom Tieftöner mit Saugkreis

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
