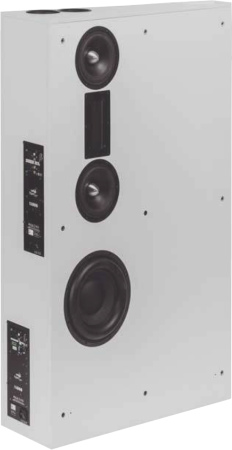

Elias X2 SW275 Teilaktiv   Wandlautsprecher aus K+T 2/2020

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 90 dB
  • Maße (HxBxT): 1250 x 1100 x 320 mm
  • Frequenzbereich (-8dB): 26 - 39000 Hz
  • Trennfrequenz(en): 120, 2200 Hz
  • Prinzip: Bassreflexbox

Elias X2 SW275 Teilaktiv ist ein drei-Wege Wandlautsprecher.

Elias X2 SW275 Teilaktiv ist ein Bassreflex-Lautsprecher mit Chassis der Firma Audaphon und Firma Wavecor.

Es gibt ihn in verschiedenen Varianten:

Elias X2 SW275 Teilaktiv wird im Bassbereich aktiv mit einem Hypex Fusion Amp FA501 betrieben. Über das im Fusion Amp FA501 eingebaute DSP (Digital Signal Prozessor) wird die Frequenztrennung und die Abstimmung für den Tieftöner vorgenommen. Der Mittelhochtonteil wird mit einer passiven Frequenzweiche beschaltet und wird über einen beliebigen 4 Ohm stabilen externen Verstärker betrieben. Durch die optionale Impedanzlinearisierung und den guten Wirkungsgrad, kann der Mittelhochtonteil auch mit Röhrenverstärkern betrieben werden. Die Frequenzweiche des Mittelhochtonteils ist mit einem passiven Hochpassfilter passend zu den aktiven DSP Einstellungen des Tieftöners ausgestattet. Zusammen ergibt sich dann ein linear abgestimmter 3 Wege Lautsprecher, der im Bassbereich unter 120 Hz über den Eingangsequalizer im FA501 DSP an den eigenen Geschmack und den Raum angepasst werden kann. Der Hypex FA501 wird über den Hochpegeleingang mit Lautsprecherkabeln parallel zu dem Mittelhochtonteil angeschlossen, es wird daher kein spezieller Vorverstärkerausgang an dem für das Mittelhochtonteil verwendeten Verstärker benötigt. Elias X2 SW275 Teilaktiv eignet sich auch sehr gut für Hochleistungs-High-End Heimkino und ist auch sehr gut für den Betrieb hinter schalltransparenten Leinwänden geeignet. Als kleinere Effektlautsprecher eignen sich z.B. Lucy Ribbon.

Der Lautsprecher enthält folgende Chassis:
- einen Bändchen-Hochtöner Audaphon APR 1.0
- zwei Mitteltöner Wavecor WF182CU13
- einen Tieftöner WavecorSW275BD01

Der Lautsprecher wurde von Dennis Frank und Daniel Gattig entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 2. Ordnung (12 dB / Oktave) für den Mitteltieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist perfekt linear.

Das Abklingspektrum (Wasserfalldiagramm) ist vorbildlich ohne jegliche störende Resonanz.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 500 Hz unter 0,4 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 0,6 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Dankenswerterweise benötigen wir mit dem aktiven Bass der Elias X2 nicht unbedingt eine Rückwand, um die klanglichen Qualitäten der Box bei der Musikwiedergabe zu beurteilen. Lediglich der Pegel musste leicht angepasst werden, um die fehlende Bassunterstützung durch die Rückwand auszugleichen. Und die Tiefsttonabteilung macht ihre Sache wirklich großartig: Über einem satten Fundament kann sich die Musik erst so richtig gut entfalten. Auch hier ergibt sich der Effekt, dass durch die Erweiterung ganz nach unten ein verstärkter Raumeindruck bei der Abbildung des musikalischen Geschehens entsteht. In Sachen Tonalität haben wir es mit einer weitgehend neutralen Box zu tun, die mit ihren qualitativ sehr hochwertigen Treibern extrem lebendig und grob- wie feindynamisch exzellent und präzise arbeitet."

Fazit der Zeitschrift:

"Die Elias X2 ist in jeder Ausbaustufe die perfekte Lösung für das multimediale Wohnzimmer: Edel im Musikbetrieb, brachial im Heimkino - mehr Lautsprecher braucht kein Mensch!"

Unser Bausatz besteht aus

  • Audaphon AC Aluminium Ribbon Tweeter APR 1.0
  • 2x Wavecor WF182CU13, 8 Ohm, Papier, BD, Phase Plug
  • Wavecor SW275BD01, Subwoofer mit Gusskorb, Glimmerpapiermembran, 4 Ohm
  • Hypex FusionAmp FA501
  • 2x Bassreflexrohr HP70 XL, 70x220 mm, schwarz
  • 4x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Audaphon Einschlagkontakt für Bananenstecker, Paar, Schwarz + Rot
  • 3m Lautsprecherkabel 2x1,5 mm2 Schwarz/Rot
  • 1,5x Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück
  • 3x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • 2x Jantzen Cross Cap MKP-Kondensator 220 μF; / 400V
  • Audaphon MKP CAP Superior 0,47 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 4,7 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 10 μF; / 400 Vdc
  • Audaphon MKT Kondensator 0,33 μF; / 160 Vdc
  • Audaphon MKT Kondensator 0,47 μF; / 160 Vdc
  • Audaphon MKT Kondensator 15 μF; / 160 Vdc
  • Mundorf Elko rau, 680 uF/63 Vdc
  • 1,3 mm Luftspule, 0,68 mH/0,22 Ohm
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • 0,7 mm Luftspule, 0,56 mH/0,55 Ohm
  • 0,7 mm Luftspule, 0,68 mH/0,70 Ohm
  • Mundorf H-Kern-Spule H71, 6,8 mH/0,7 0hm
  • 2x Keramikwiderstand 6,8 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 1932,03 ohne MwSt: € 1665.54 / $ 1948.69

Preis für ein Paar kundenspezifische Lautsprecher mit beliebiger Farbe   EUR 8132,67 ohne MwSt: € 7010.92 / $ 8202.78

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Audaphon APR 1.0 - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap CSA MKP Kondensatoren mit 630 V.

  • ClarityCap CSA Kondensator 0,47μF / 630 Vdc
  • ClarityCap CSA Kondensator 4,7μF / 630 Vdc
  • ClarityCap CSA Kondensator 10 μF; / 630 Vdc
  • 2x Jantzen Cross Cap MKP-Kondensator 220 μF; / 400V
  • Audaphon MKP CAP Superior 0,33 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 0,47 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 15 μF; / 400 Vdc
  • Mundorf Elko rau, 680 uF/63 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,33 mH/0,48 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,56 mH/0,64 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,68 mH/0,71 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,68 mH/0,23 Ohm
  • Mundorf H-Kern-Backlackspule BH71, 6,8 mH/0,7 0hm
  • 2x Keramikwiderstand 6,8 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1996,37 ohne MwSt: € 1721.01 / $ 2013.58

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 22 μF; / 160 Vdc
  • Keramikwiderstand 10 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 8,04 ohne MwSt: € 6.93 / $ 8.11

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,41 ohne MwSt: € 9.84 / $ 11.51
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)


Zurück zur Startseite   zur Klang- und Ton-Übersicht
