Elias X2 W182 SW223   por K+T 1/2018

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 92 dB
  • Dimensiones (ancho x alto x profundidad): 1400 x 600 x 109 mm
  • Rango de frecuencia (-8dB): 33 a 40000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio: Carcasa cerrada
Agrandar

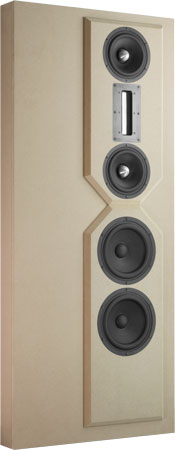

Elias X2 W182 SW223 es una caja acústica de pared de tres vías

Elias X2 W182 SW223 es un altavoz cerrado con chasis fabricado por las empresas Audaphon y Wavecor.

El kit incluye los siguientes altavoces:
- un altavoz de agudos Audaphon APR 1.0
- dos altavoz de medios Wavecor WF182CU13
- dos altavoz de graves Wavecor WF223BD02

La columna de altavoz Kura ha sido desarrollada por Dennis Frank y Daniel Gattig.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro paso banda formado por un filtro de paso alto de segundo orden (12 dB / octava) y un filtro de paso bajo de tercer orden (18 dB / octava) para el altavoz de medios graves
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

A una presión sonora de 85 dB (1 m) las distorsiones no lineales son extremadamente reducidas, situándose claramente por debajo del 0,1%, en rangos de frecuencia superiores a 500 Hz. A una presión sonora de 95 dB (1m) y en rangos de frecuencia entre 300 y 7 000 Hz estas distorsiones no sobrepasan el 0,3%, lo cual constituye un valor excelente.

Nuestro kit de montaje se compone de

  • Audaphon Aluminium Ribbon Tweeter APR 1.0
  • 2x WF182CU13, Wavecor Mid/Woofer, 8 Ohm, paper cone, BD, phase plug
  • 2x Wavecor Mid/Woofer WF223BD02 paper / glass fiber, 8 Ohm
  • 2x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 2x Damping Sonofil 100 x 35 cm for 20 litres
  • Female banana jacks, red and black
  • 4m Speaker cable 2x1.5 mm2 black/red
  • 4x 8 Allen wood screws M4x40 or 4x30 with drive-in nuts, black
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 0.47 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 1.0 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 2.2 μF; / 400 Vdc
  • Audaphon MKP CAP Superior 5.6 μF; / 400 Vdc
  • Audaphon MKT CAP 4.7 μF; / 160 Vdc
  • Audaphon MKT CAP 8.2 μF; / 160 Vdc
  • 3x Audaphon MKT CAP 47 μF; / 160 Vdc
  • electrolytic capacitor, etched, 22 uF/100 Vdc
  • electrolytic capacitor, etched, 100 uF/100 Vdc
  • Mundorf air core coil L140, 0.56 mH/0.20 Ohm
  • 1.0 mm air core coil, 0.22 mH/0.21 Ohm
  • 0.7 mm air core coil, 0.47 mH/0.50 Ohm
  • 0.7 mm air core coil, 0.68 mH/0.70 Ohm
  • 0.7 mm air core coil, 0.068 mH
  • Mundorf ferrite core coil F71. 2.2 mH/0.91 Ohm
  • Mundorf H core coil H71, 3.3 mH/0.47 0hm
  • Monacor transformer coil LSI-56T, 5.6mH/0.15 Ohm
  • 2x ceramic resistor 3.9 Ohm/20 Watt
  • Metal-oxide resistor, 10W 2.2 Ohm (red-red-gold)
  • Metal-oxide resistor, 10W 3.3 Ohm (orange-orange-gold)
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • Metal-oxide resistor, 10W 10 Ohm (brown-black-black)

Kit sin la caja, precio por altavoz   EUR 1405,00 sin IVA: € 1180.67 / $ 1310.55

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en los altavoces de banda ancha, en los que la calidad es determinante, son los excelentes Clarity Cap.

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 1476,00 sin IVA: € 1240.34 / $ 1376.77

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 8,00 sin IVA: € 6.72 / $ 7.46

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, precio por unidad:   EUR 11,70 sin IVA: € 9.83 / $ 10.91
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)

También puede construir el Elias X2 W182 SW223 con una carcasa acabada de BD Audio Engineering Bernd Dörfler.
