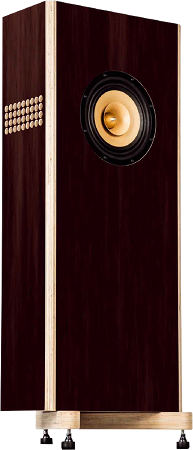

Flat 8   Altavoz Torre por K+T 4/2018

Datos técnicos
  • Impedancia: 10 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 940 x 400 x 210 mm
  • Rango de frecuencia (-8dB): 32 a 20000 Hz
  • Frecuencia (s) Crossover: Hz
  • Principio: Acústica Bass-reflex

Omnes Audio Flat 8 es una columna acústica con un altavoz de banda ancha.

Flat 8 es un altavoz bass reflex con chasis fabricado por la empresa Tang-Band .

El kit incluye un un altavoz de banda ancha Tang-Band W8-1772

Thorsten Fischer ha desarrollado este altavoz.

La respuesta de frecuencia del altavoz es equilibrada, teniendo en cuenta que es un altavoz de rango completo.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 200 Hz y bajo 0,8%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,8% .

  • Tang Band W8-1772 full range
  • Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 2x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 2m Speaker cable 2x1.5 mm2, transparent
  • Allen wood screws, black, 5x30 mm, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • 2x Audaphon MKP CAP Superior / 400 Vdc
  • 2x air core coils
  • 2x Metal-oxide resistor, 10W

Kit sin la caja, precio por altavoz   EUR 303,00 sin IVA: € 254.62 / $ 282.63

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en los altavoces de banda ancha, en los que la calidad es determinante, son los excelentes Clarity Cap ESA, de 250 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 325,00 sin IVA: € 273.11 / $ 303.15

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 7,00 sin IVA: € 5.88 / $ 6.53

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.38
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
