Froy III   Altavoz compacto por Seas

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 88 dB
  • Dimensiones (ancho x alto x profundidad): 450 x 184 x 215 mm
  • Rango de frecuencia (-8dB): 40 a 25000 Hz
  • Frecuencia (s) Crossover: 2200 Hz
  • Principio: Acústica Bass-reflex

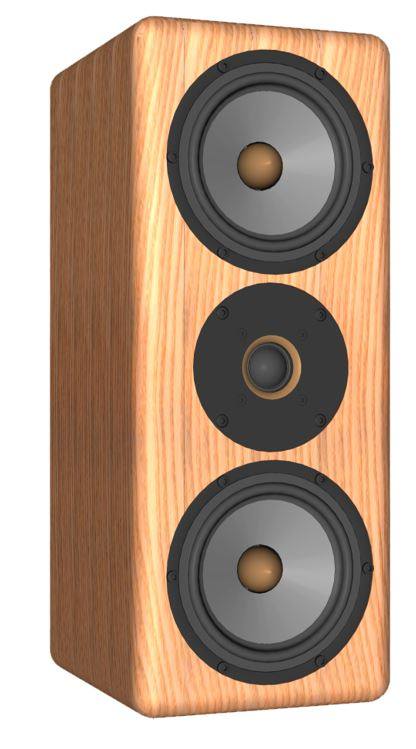

La Seas Froy MK3 es una caja acústica compacta de dos vías.

Seas Froy MK3 es un altavoz bass reflex con chasis fabricado por la empresa Seas .

El kit incluye los siguientes altavoces:
- un altavoz de agudos Seas Excel T25CF002
- dos altavoces de medios graves Seas Excel W15CY001

Seas ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso bajo de segundo orden (12 dB / octava) para el altavoz de medios graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

Nuestro kit de montaje se compone de

  • Seas Excel T25CF002 (E0011-06)
  • 2x Seas Excel W15CY001 (E0015-08S)
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Terminal T93/79 MS/AU, gold plated
  • 3m Speaker cable 2x2.5 mm2, transparent
  • 2x Pan screws 3.5x17 black, 8 pieces

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • ClarityCap SA capacitor 2.2 uF / 630 Vdc
  • ClarityCap SA capacitor 3.3 uF / 630 Vdc
  • ClarityCap SA capacitor 9 uF / 630 Vdc
  • 2x ClarityCap SA capacitor 20 uF / 630 Vdc
  • 2x Audaphon MKT CAP 10 uF / 160 Vdc
  • 1.3 mm air core coil, 0.68 mH/0.22 Ohm
  • 0.7 mm air core coil, 0.10 mH/0.27 Ohm
  • 0.7 mm air core coil, 0.22 mH/0.39 Ohm
  • Metal-oxide resistor, 10W 2.2 Ohm (red-red-gold)
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • 2x Metal-oxide resistor, 5W 1.0 Ohm (brown-black-gold)

Kit sin la caja, precio por altavoz   EUR 887,00 sin IVA: € 745.38 / $ 834.82

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 240 x 165 mm:
Placas de circuito reticuladas RA240, N° de pedido: I-2767, precio por unidad:   EUR 7,60 sin IVA: € 6.39 / $ 7.15
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)


El plano Seas / los documentos Seas

El plan de construcción

El plan El plan de construcción de Seas Froy MK3

El plan de construcción de Seas Froy MK3 con medidas en pulgadas


Medidas en este altavoz

MedidasMedidas en este altavoz


Divisor de frecuencia

Divisor de frecuenciaDivisor de frecuencia
