FTX 1225 Monitor Messungen
Hier finden Sie die Messungen zum Bausatz FTX 1225 Monitor

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.


FTX 1225 Monitor Frequenzgang

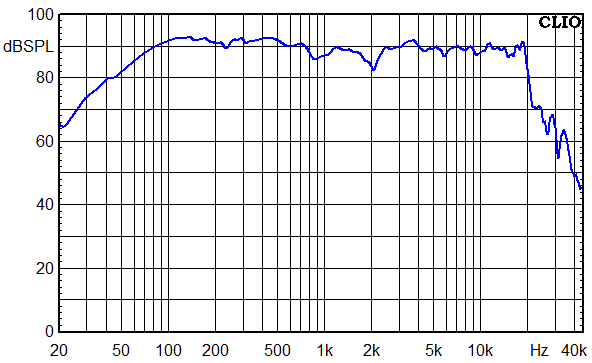

FTX 1225 Monitor Frequenzgang unter 15° Winkel gemessen

FTX 1225 Monitor Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen
  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°


FTX 1225 Monitor Frequenzgang der einzelnen Kreise
  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig




FTX 1225 Monitor Wasserfallspektrum

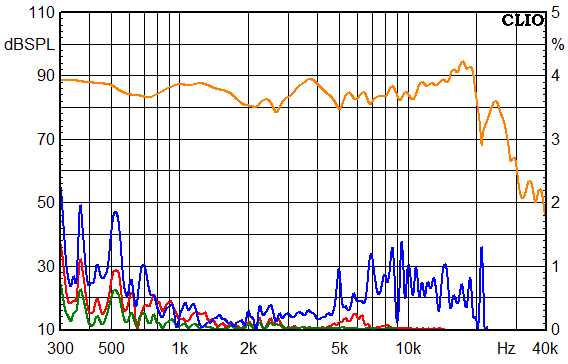

FTX 1225 Monitor Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5

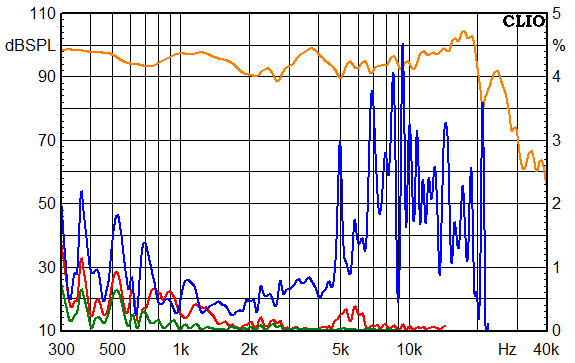

FTX 1225 Monitor Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5

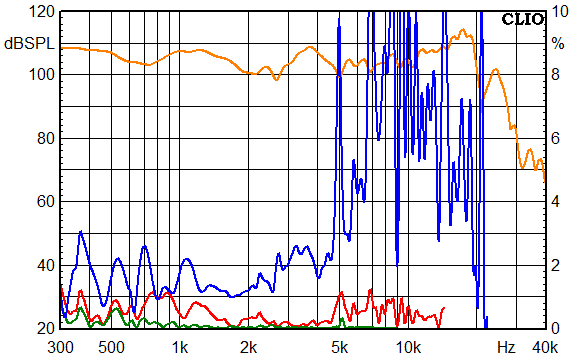

FTX 1225 Monitor Klirrfaktor-Frequenzgänge bei 105 dB mittlerem Schalldruckpegel
  • Blau = K2
  • Rot = K3
  • Grün = K5




FTX 1225 Monitor Impedanz-Frequenzgang
  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur




FTX 1225 Monitor Frequenzgang Hochtöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche




FTX 1225 Monitor Frequenzgang vom Hochtöner mit Sperrkreis
  • Blau = mit Sperrkreis
  • Orange = ohne Sperrkreis




FTX 1225 Monitor Frequenzgang vom Hochtöner mit Sperrkreis unter 15° Winkel gemessen
  • Blau = mit Sperrkreis
  • Orange = ohne Sperrkreis




FTX 1225 Monitor Frequenzgang vom Tieftöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche




Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24.

Sie können uns auch gern eine Email senden: info@lautsprechershop.de


zum Bausatz FTX 1225 Monitor
