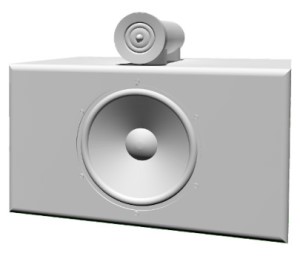

Heissmann Center-HQ   Kompaktlautsprecher aus Heissmann-Acoustics

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 84 dB
  • Maße (HxBxT): 273 x 356 x 321 mm
  • Frequenzbereich (-8dB): 48 - > 30000 Hz
  • Trennfrequenz(en): 1900 Hz
  • Prinzip: geschlossene Box

Center-HQ (auch als Kompakt HQ aufbaubar) ist ein universell einsetzbarer Lautsprecher, insbesondere als Ergänzung zu Samuel-HQ im Heimkino. Neutrale Abstimmung mit ausgesprochen gleichmäßigem Richtverhalten, sowohl horizontal als auch vertikal. Sanft abfallender Bass <200Hz, was eine wandnahe Aufstellung möglich macht. Der Lautsprecher kann sowohl stehend als auch liegend aufgebaut werden.

Center-HQ ist ein geschlossener Lautsprecher mit Chassis der Firma Peerless und Firma Monacor.

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Peerless XT25SC90-04
- zwei Mitteltieftöner Monacor SPH-175HQ

Der Lautsprecher wurde von Alexander Heißmann entwickelt.

Der Bausatz besteht aus

  • Peerless XT25SC90-04
  • HiFi-Basslautsprecher SPH-175HQ
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 1,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • 1,5x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück

den Frequenzweichenbauteilen,
auf einem Holzbrettchen aufzubauen.
  • 2 Stück Audaphon MKP CAP Superior 400 Vdc
  • 3 Stück Mundorf Elko glatt 70 Vdc
  • 1 Stück 1,0 mm Luftspule
  • 1 Stück 0,7 mm Luftspule
  • 1 Stück Mundorf H-Kern-Spule H71
  • 4 Stück Metalloxidwiderstand MOX10, 10 Watt

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 182,00 ohne MwSt: € 152.94 / $ 180.47

Wichtiger Hinweis: Die zum Aufbau des Lautsprechers notwendigen Baupläne sind im Lieferumfang nicht inbegriffen. Diese sind separat bei Fa. Heißmann Acoustics (dieser Link) zu erwerben. Der hier angebotene Bausatz ist deutlich günstiger als seine Einzelteile.

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Mundorf Elko glatt 70 Vdc
  • 0,7 mm Luftspule
  • Metalloxidwiderstand MOX10

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 12,00 ohne MwSt: € 10.08 / $ 11.90

Der Frequenzgang des Lautsprechers
