Messungen High End PA AMT
|
Hier finden Sie die Messungen zum Bausatz High End PA AMT
Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.
Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.
Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.
|
High End PA AMT Frequenzgang
|
 |
|
High End PA AMT Frequenzgang unter 0°, 15°, 30° und 45° Winkel horizontal gemessen
|
 |
- Blau = 0°
- Rot = 15°
- Grün = 30°
- Violett = 45°
|
High End PA AMT Frequenzgang unter 0°, 5°, 10° und 15° Winkel vertikal gemessen
|
 |
- Blau = 0°
- Rot = 5°
- Grün = 10°
- Violett = 15°
|
High End PA AMT Frequenzgang der einzelnen Kreise
|
 |
- Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
- Grün = Hochtonzweig
- Rot = Tieftonzweig
|

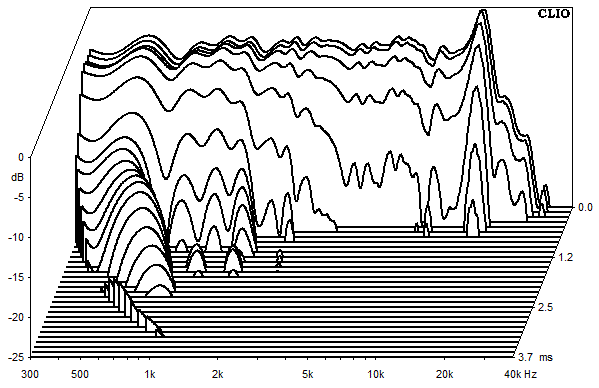

High End PA AMT Wasserfallspektrum
|
 |
|

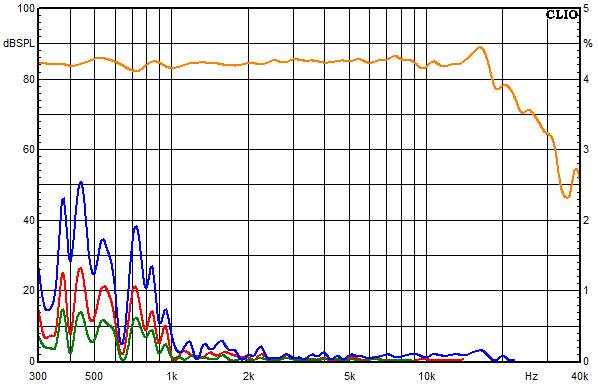

High End PA AMT Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
|
 |
- Blau = K2
- Rot = K3
- Grün = K5
|
High End PA AMT Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
|
 |
- Blau = K2
- Rot = K3
- Grün = K5
|

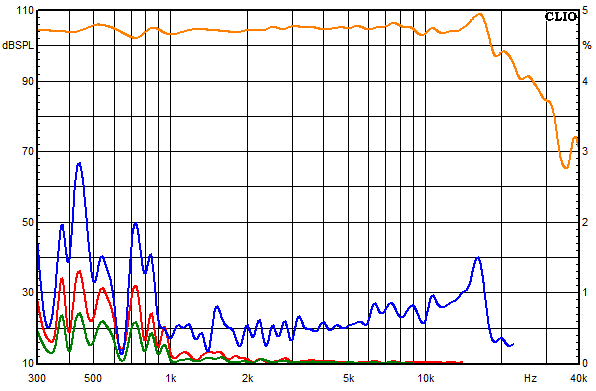

High End PA AMT Klirrfaktor-Frequenzgänge bei 105 dB mittlerem Schalldruckpegel
|
 |
- Blau = K2
- Rot = K3
- Grün = K5
|
High End PA AMT Impedanz-Frequenzgang
|
 |
- Blau = ohne Impedanzkorrektur
- Rot = mit Impedanzkorrektur
|
High End PA AMT Frequenzgang Hochtöner
|
 |
- Blau = mit Frequenzweiche
- Orange = ohne Frequenzweiche
|

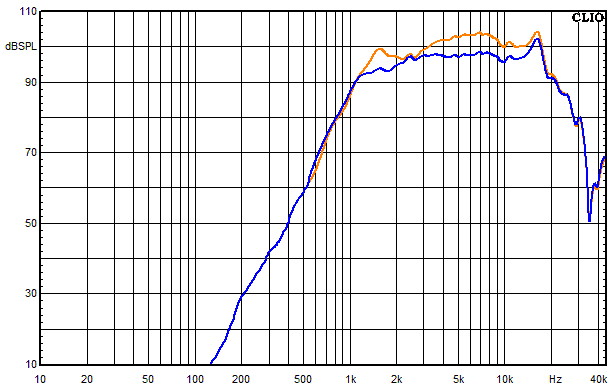

High End PA AMT Frequenzgang vom Hochtöner mit Sperrkreis
|
 |
- Blau = mit Sperrkreis
- Orange = ohne Sperrkreis
|
High End PA AMT Frequenzgang vom Tieftöner
|
 |
- Blau = mit Frequenzweiche
- Orange = ohne Frequenzweiche
|
|
|
|
