Messungen Hotan

Hier finden Sie die Messungen zum Standlautsprecher Hotan

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.


Hotan Frequenzgang

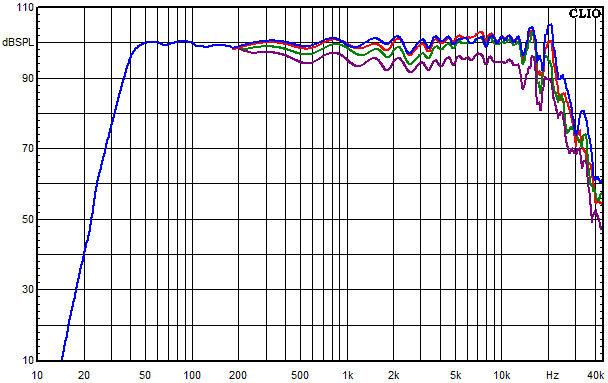

Hotan Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

  • Blau = 0°
  • Rot = 15°
  • Grün = 30°
  • Violett = 45°

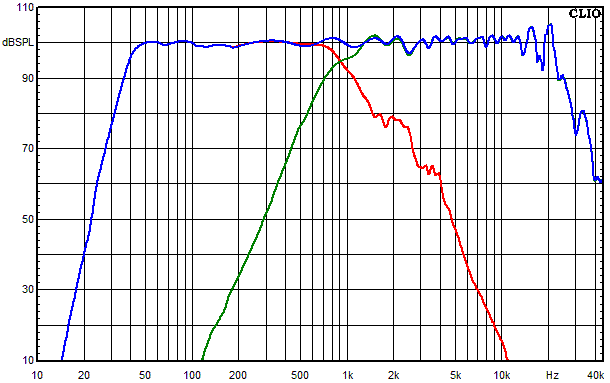

Hotan Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig

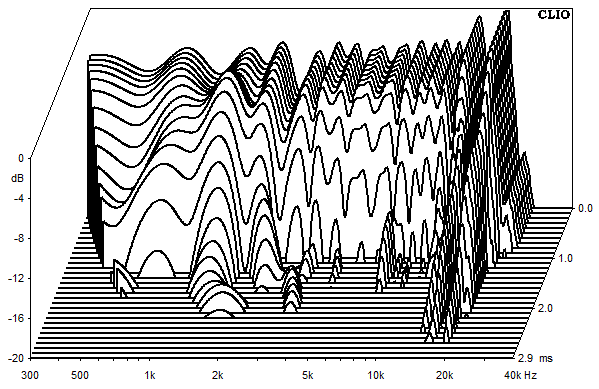

Hotan Wasserfallspektrum

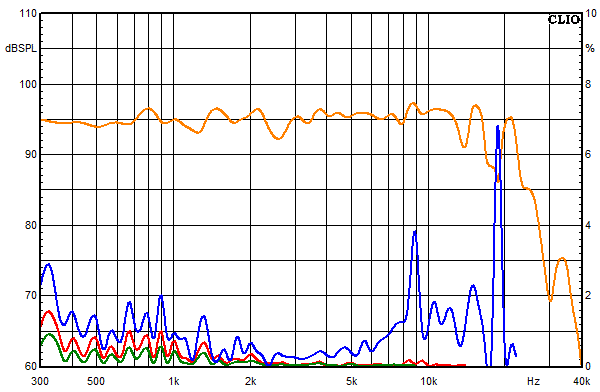

Hotan Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5




Hotan Klirrfaktor-Frequenzgänge bei 105 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

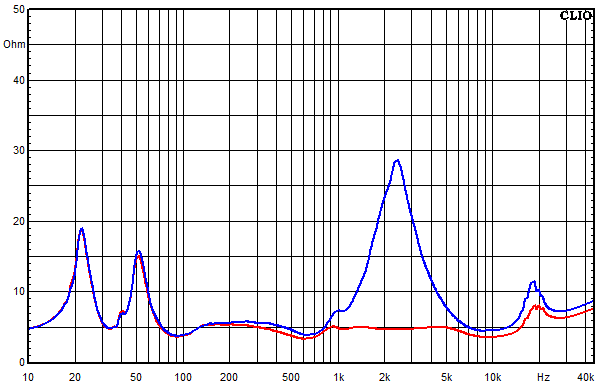

Hotan Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

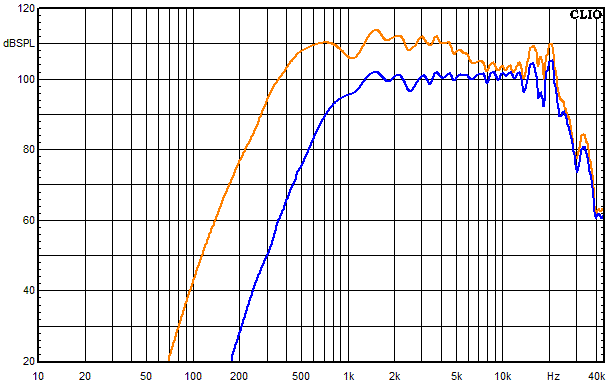

Hotan Frequenzgang Hochtöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

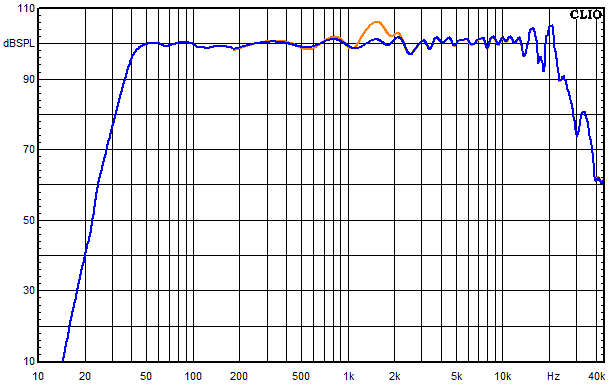

Hotan Frequenzgang mit Hochton-Saugkreis 1

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

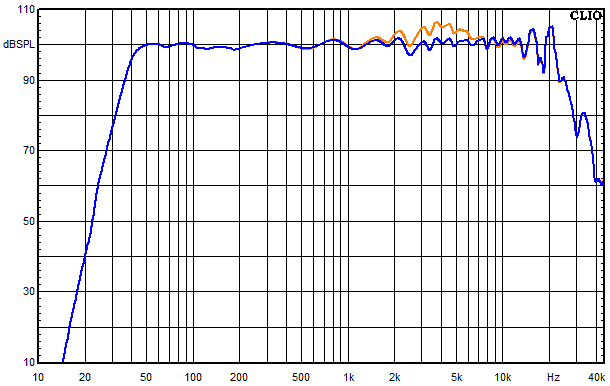

Hotan Frequenzgang mit Hochton-Saugkreis 2

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

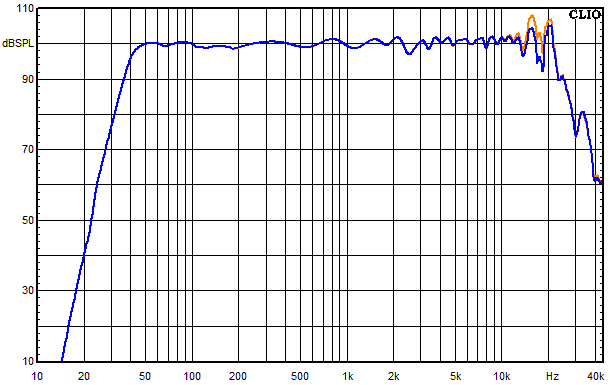

Hotan Frequenzgang mit Hochton Sperrkreis

  • Blau = mit Sperrkreis
  • Orange = ohne Sperrkreis
