Messungen Lucy Ribbon X2

Messungen Lucy Ribbon X2

Hier finden Sie die Messungen zum Lautsprecher Lucy Ribbon X2

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

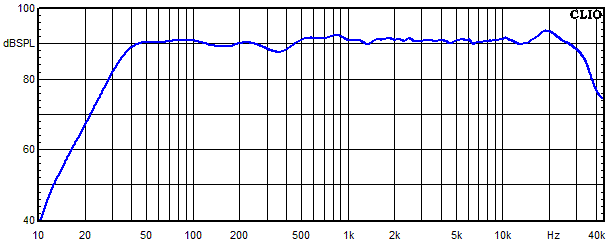

Lucy Ribbon X2 Frequenzgang unter 30° Winkel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Frequenzgang unter 30° Winkel

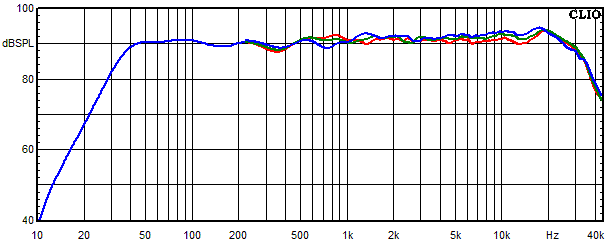

Lucy Ribbon X2 Frequenzgang unter 0°, 15° und 30° Winkel gemessen

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Frequenzgang unter 0°, 15° und 30° Winkel gemessen
  • Blau = 0°
  • Grün = 15°
  • Rot = 30°

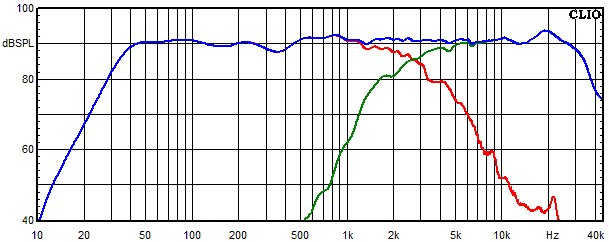

Lucy Ribbon X2 Frequenzgang der einzelnen Kreise unter 30° Winkel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Frequenzgang der einzelnen Kreise unter 30° Winkel
  • Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig

Lucy Ribbon X2 Wasserfallspektrum

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Wasserfallspektrum

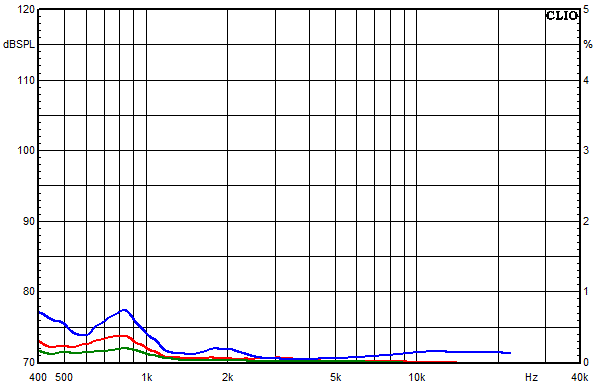

Lucy Ribbon X2 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

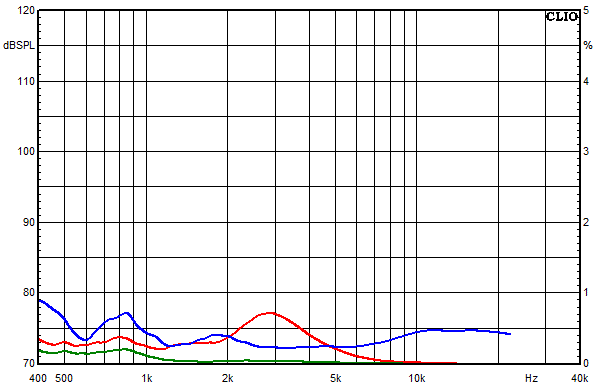

Lucy Ribbon X2 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

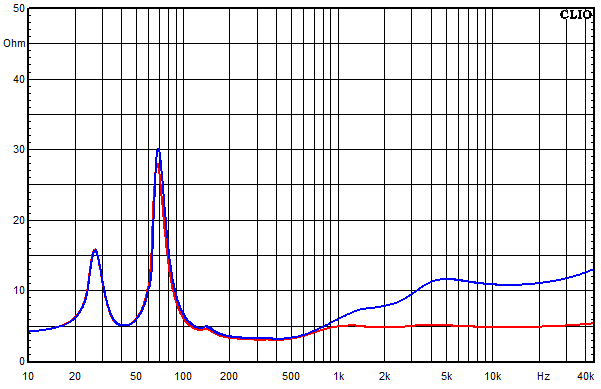

Lucy Ribbon X2 Impedanz-Frequenzgang

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Impedanz-Frequenzgang
  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

Lucy Ribbon X2 Frequenzgang Hochtöner unter 30° Winkel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Frequenzgang Hochtöner unter 30° Winkel
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

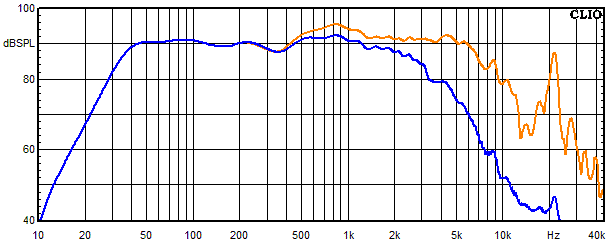

Lucy Ribbon X2 Frequenzgang vom Tieftöner unter 30° Winkel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Frequenzgang vom Tieftöner unter 30° Winkel
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

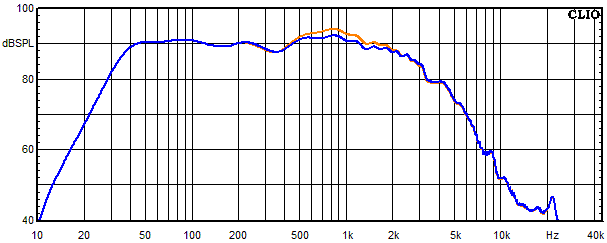

Lucy Ribbon X2 Frequenzgang Tieftöner mit Saugkreis unter 30° Winkel

Messungen Lucy Ribbon X2, Lucy Ribbon X2 Frequenzgang Tieftöner mit Saugkreis unter 30° Winkel
  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
