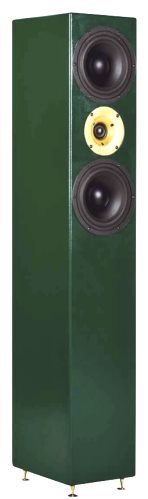

Midas   Altavoz Torre por K+T 2/2021

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 1100 x 200 x 260 mm
  • Rango de frecuencia (-8dB): 32 a 30000 Hz
  • Frecuencia (s) Crossover: 1700 Hz
  • Principio: Acústica Bass-reflex

Midas es una columna acústica de dos vías

Midas es un altavoz bass reflex con chasis fabricado por la empresa Wavecor .

El kit incluye los siguientes altavoces:
- un altavoz de agudos Wavecor TW030BD11
- un altavoz de medios graves Wavecor WF182BD04

David Hahn ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de primer orden (6 dB / octava) para el altavoz de agudos
- un filtro de paso bajo de primer orden (6 dB / octava) para el altavoz de medios graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama en cascada muestra una atenuación de la oscilación ralentizada en los centros.

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 500 Hz y bajo 0,2%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,5% .

Conclusiones de la revista Klang+Ton:

"What can I say: Even with "only" two 7-inch drivers, the Midas produces a powerful and dynamic bass foundation that does not get out of hand even at higher volume levels. As desired by the builder, the bass is not ultra-deep, but clearly defined, solid and very precise. The two cone drivers process the fundamental and midrange range with the necessary precision and neutrality - close to perfection. And the higher range is alle treated very well by the excellent tweeter, which does everything right in terms of both energy and fine detail. It is always astonishing what this excellent dome tweeter by Wavecor is capable of."

Nuestro kit de montaje se compone de

  • Wavecor silk dome tweeter TW030WA11, 4 Ohm
  • 2x Wavecor Mid/Woofer WF182BD04, die cast, 8 Ohm
  • 2x Bass reflex tube HP100, 100x197 mm, black
  • 2x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 3m Speaker cable 2x1.5 mm2, transparent
  • 1,5x Pan screws 3.5x17 black, torx, 8 pieces
  • Pan screws 4x20 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • 2x Audaphon MKP CAP Superior 8.2 μF / 400 Vdc
  • Audaphon MKT CAP 4.7 μF / 160 Vdc
  • 1.3 mm air core coil, 1.5 mH/0.40 Ohm
  • 0.7 mm air core coil, 0.18 mH/0.36 Ohm
  • Metal-oxide resistor, 10W 1.8 Ohm (brown-grey-gold)
  • Metal-oxide resistor, 10W 2.7 Ohm (red-purple-gold)

Kit sin la caja, precio por altavoz   EUR 483,00 sin IVA: € 405.88 / $ 478.94

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Wavecor TW030BD11, en los que la calidad es determinante, son los excelentes Clarity Cap CSA MKP, de 250 voltios .

  • 2x ClarityCap CSA capacitor 8.2 μF / 250 Vdc
  • Audaphon MKP CAP Superior 4.7 μF / 400 Vdc
  • Mundorf baked varnish air core coil BL71, 0.18 mH/0.34 Ohm
  • Mundorf baked varnish air core coil BL140, 1.5 mH/0.38 Ohm
  • Metal-oxide resistor, 10W 1.8 Ohm (brown-grey-gold)
  • Metal-oxide resistor, 10W 2.7 Ohm (red-purple-gold)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 534,00 sin IVA: € 448.74 / $ 529.51

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • JB, electrolytic capacitor, bipolar advanced, 33μF / 50 Vdc
  • 0.7 mm air core coil, 0.33 mH/0.48 Ohm
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 9,20 sin IVA: € 7.73 / $ 9.12

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 159 x 127 mm
Placas de circuito reticuladas RA160, N° de pedido: str-RA160, precio por unidad:   EUR 5,90 sin IVA: € 4.96 / $ 5.85
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
