Monacor Mission Possible   Altavoz compacto por K+T 1/2022

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 86 dB
  • Dimensiones (ancho x alto x profundidad): 400 x 250 x 418 mm
  • Rango de frecuencia (-8dB): 50 a 21000 Hz
  • Frecuencia (s) Crossover: 2500 Hz
  • Principio: Carcasa cerrada

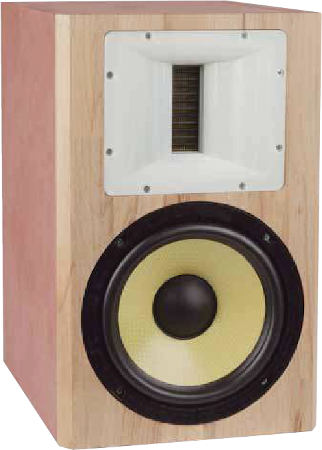

La Monacor Mission Possible es una caja acústica compacta de dos vías.

Monacor Mission Possible es un altavoz cerrado con chasis fabricado por la empresa Monacor .

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Monacor AIRMT-130
- un altavoz de graves Monacor SPH-200KE

El cuerno impreso en 3D no está incluido en el kit. El archivo para la impresión 3D se puede descargar en el sitio web de Monacor

La columna de altavoz Kura ha sido desarrollada por Frank Kuhl y Sebastian Hussels.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 0,5%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 1,1% .

Nuestro kit de montaje se compone de

  • Number One SPH-200KE
  • AIRMT-130
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Damping Sonofil 100 x 35 cm for 20 litres
  • 0,25x Foam N25-30, 100 x 50 cm, black
  • Terminal T105 Au, with brass, gold plated
  • 2m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 4x20 black, torx, 8 pieces
  • Visaton Countersunk screws 3.5x25, 8 pcs
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKT CAP 8.2 μF / 160 Vdc
  • Audaphon MKT CAP 15 μF / 160 Vdc
  • 1.3 mm air core coil, 1.5 mH/0.40 Ohm
  • 1.0 mm air core coil, 0.56 mH/0.36 Ohm
  • ceramic resistor 2.7 Ohm/20 Watt
  • ceramic resistor 3.3 Ohm/20 Watt
  • ceramic resistor 8.2 Ohm/20 Watt

Kit sin la caja, precio por altavoz   EUR 488,00 sin IVA: € 410.08 / $ 422.39

El cuerno impreso en 3D no está incluido en el kit. El archivo para la impresión 3D se puede descargar en el sitio web de Monacor

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Monacor AIRMT-130, en los que la calidad es determinante, son los excelentes Clarity Cap ESA MKP, de 250 voltios .

  • ClarityCap ESA capacitor 15 μF / 250 Vdc
  • Audaphon MKP CAP Superior 8.2 μF / 400 Vdc
  • Mundorf baked varnish air core coil BL100, 0.56 mH/0.36 Ohm
  • Mundorf baked varnish air core coil BL140, 1.5 mH/0.38 Ohm
  • ceramic resistor 2.7 Ohm/20 Watt
  • ceramic resistor 3.3 Ohm/20 Watt
  • ceramic resistor 8.2 Ohm/20 Watt

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 534,00 sin IVA: € 448.74 / $ 462.20

El cuerno impreso en 3D no está incluido en el kit. El archivo para la impresión 3D se puede descargar en el sitio web de Monacor

filtro de paso alto opcional (GHP)

  • 2x JB, electrolytic capacitor, bipolar, 220 μF/50 Vdc
  • 2x JB, electrolytic capacitor, bipolar advanced, 33μF / 50 Vdc

Kit filtro de paso alto, precio por unidad   EUR 12,60 sin IVA: € 10.59 / $ 10.91

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

  • Audaphon MKT CAP 33 μF / 160 Vdc
  • 1.0 mm air core coil, 1.5 mH/0.63 Ohm
  • ceramic resistor 10 Ohm/20 Watt

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 22,80 sin IVA: € 19.16 / $ 19.73

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.07
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
