Silber/Gold-Spulen LSG50 LSG100 LSG150 mit Silberfolie SFC16 SFC14 Silber/Gold SGFC16 SGFC14

Mundorf Kupferfolienspulen (CFC)

Mundorf Kupferfolienspulen (CFC)

Mundorf Luftspulen aus Silber/Gold Draht sind jenen Audio Enthusiasten zugedacht, denen hochwertige Materialien als absolutes Muss erscheinen. Das beigemischte Gold füllt die kristalline Struktur des Silbers und maximiert seine sehr gute elektrische Leitfähigkeit. Zudem passt diese Spule zu den anderen Mundorf Silber/Gold-Komponenten - Silber/Gold-Lautsprecherkabel, Silber/Gold-Innenverdrahtung und Supreme Silber/Gold Kondensatoren.

Technische Daten:

Hinweis: Nachfolgende Leistungsangaben Pmax wurden in 20 Grad Umgebungstemperatur und bei freiem Luftaustausch (freie Konvektion) für 8 Ohm Lautsprecher ermittelt. Es sind Richtwerte! Da wir die Spulen nicht produzieren, können wir dafür keine Gewähr übernehmen.

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Mundorf Silber-Gold-Spule LSG 50

MCoil Silberfolienspulen wurden für kompromisslose Audioanwendungen entwickelt, bei denen eine absolut wirklichkeitsnahe, holographische Musikwiedergabe mit maximaler Dynamik und einem gesteigerten Spektrum an lebendigen, nuancierten Klangfarben und Detailreichtum im Mittelpunkt stehen.

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-Lsg50-010 0,10 0,23 0,50 44 W 36 x 10 auf Anfrage
M-Lsg50-012 0,12 0,25 0,50 44 W 36 x 10 auf Anfrage
M-Lsg50-015 0,15 0,28 0,50 42 W 36 x 10 auf Anfrage
M-Lsg50-018 0,18 0,31 0,50 41 W 36 x 10 auf Anfrage
M-Lsg50-022 0,22 0,34 0,50 39 W 36 x 10 auf Anfrage
M-Lsg50-027 0,27 0,39 0,50 36 W 36 x 10 auf Anfrage
M-Lsg50-033 0,33 0,43 0,50 30 W 30 x 20 auf Anfrage
M-Lsg50-039 0,39 0,85 0,50 17 W 30 x 20 auf Anfrage
M-Lsg50-047 0,47 0,58 0,50 30 W 40 x 20 auf Anfrage
M-Lsg50-056 0,56 0,64 0,50 29 W 40 x 20 auf Anfrage
M-Lsg50-068 0,68 0,71 0,50 28 W 40 x 20 auf Anfrage
M-Lsg50-082 0,82 0,81 0,50 26 W 40 x 20 auf Anfrage
M-Lsg50-100 1,0 0,91 0,50 25 W 40 x 20 auf Anfrage
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.

Mundorf Silber-Gold-Spule LSG 100

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-Lsg100-010 0,10 0,20 1,00 70 W 30 x 20 auf Anfrage
M-Lsg100-012 0,12 0,22 1,00 67 W 30 x 20 auf Anfrage
M-Lsg100-015 0,15 0,24 1,00 65 W 30 x 20 auf Anfrage
M-Lsg100-018 0,18 0,28 1,00 67 W 40 x 20 auf Anfrage
M-Lsg100-022 0,22 0,30 1,00 67 W 40 x 20 auf Anfrage
M-Lsg100-027 0,27 0,34 1,00 62 W 40 x 20 auf Anfrage
M-Lsg100-033 0,33 0,37 1,00 61 W 40 x 20 auf Anfrage
M-Lsg100-039 0,39 0,42 1,00 56 W 40 x 20 auf Anfrage
M-Lsg100-047 0,47 0,46 1,00 65 W 58 x 18 auf Anfrage
M-Lsg100-056 0,56 0,52 1,00 61 W 58 x 18 auf Anfrage
M-Lsg100-068 0,68 0,56 1,00 61 W 58 x 18 auf Anfrage
M-Lsg100-082 0,82 0,65 1,00 56 W 58 x 18 auf Anfrage
M-Lsg100-100 1,0 0,71 1,00 57 W 58 x 18 auf Anfrage
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.

Mundorf Silber-Gold-Spule LSG 150

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-Lsg150-018 0,18 0,11 1,5 357 W 58 x 22 auf Anfrage
M-Lsg150-022 0,22 0,12 1,5 346 W 58 x 22 auf Anfrage
M-Lsg150-033 0,33 0,17 1,5 228 W 58 x 28 auf Anfrage
M-Lsg150-039 0,39 0,22 1,5 188 W 58 x 28 auf Anfrage
M-Lsg150-047 0,47 0,22 1,5 199 W 58 x 28 auf Anfrage
M-Lsg150-056 0,56 0,24 1,5 193 W 58 x 28 auf Anfrage
M-Lsg150-068 0,68 0,26 1,5 188 W 58 x 28 auf Anfrage
M-Lsg150-100 1,0 0,35 1,5 160 W 70 x 29 auf Anfrage
M-Lsg150-120 1,2 0,37 1,5 161 W 70 x 29 auf Anfrage
M-Lsg150-150 1,5 0,38 1,5 166 W 70 x 29 auf Anfrage
M-Lsg150-250 2,5 0,49 1,5 105 W 88x75x61 auf Anfrage
M-Lsg150-350 3,5 0,61 1,5 95 W 88x75x61 auf Anfrage
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.



Mundorf Silberfolienspule SFC16

Mundorf Kupferfolienspulen (CFC), Mundorf Silberfolienspule SFC16

MCoil Silberfolienspulen wurden für kompromisslose Audioanwendungen entwickelt, bei denen eine absolut wirklichkeitsnahe, holographische Musikwiedergabe mit maximaler Dynamik und einem gesteigerten Spektrum an lebendigen, nuancierten Klangfarben und Detailreichtum im Mittelpunkt stehen.

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-sfc16-010 0,10 0,09 17x0,07 252 W 35 x 24 EUR 339,90 ohne MwSt: € 285.63 / $ 339.90
M-sfc16-012 0,12 0,09 17x0,07 262 W 36 x 24 EUR 379,00 ohne MwSt: € 318.49 / $ 379.00
M-sfc16-015 0,15 0,10 17x0,07 255 W 38 x 24 EUR 419,90 ohne MwSt: € 352.86 / $ 419.90
M-sfc16-018 0,18 0,11 17x0,07 241 W 39 x 24 EUR 489,00 ohne MwSt: € 410.92 / $ 489.00
M-sfc16-022 0,22 0,12 17x0,07 229 W 40 x 24 EUR 559,90 ohne MwSt: € 470.50 / $ 559.90
M-sfc16-027 0,27 0,14 17x0,07 211 W 42 x 24 EUR 609,00 ohne MwSt: € 511.76 / $ 609.00
M-sfc16-033 0,33 0,16 17x0,07 197 W 44 x 24 EUR 659,90 ohne MwSt: € 554.54 / $ 659.90
M-sfc16-039 0,39 0,18 17x0,07 187 W 46 x 24 EUR 698,00 ohne MwSt: € 586.55 / $ 698.00
M-sfc16-047 0,47 0,20 17x0,07 180 W 48 x 24 EUR 749,90 ohne MwSt: € 630.17 / $ 749.90
M-sfc16-068 0,68 0,23 17x0,07 176 W 52 x 24 EUR 949,90 ohne MwSt: € 798.24 / $ 949.90
M-sfc16-082 0,82 0,26 17x0,07 165 W 54 x 24 EUR 1088,90 ohne MwSt: € 915.04 / $ 1088.90
M-sfc16-10 1,0 0,30 17x0,07 160 W 58 x 24 EUR 1199,90 ohne MwSt: € 1008.32 / $ 1199.90
M-sfc16-12 1,2 0,34 17x0,07 153 W 61 x 24 EUR 1348,85 ohne MwSt: € 1133.49 / $ 1348.85
M-sfc16-15 1,5 0,39 17x0,07 147 W 65 x 24 EUR 1499,90 ohne MwSt: € 1260.42 / $ 1499.90
M-sfc16-18 1,8 0,45 17x0,07 143 W 70 x 24 EUR 1699,90 ohne MwSt: € 1428.49 / $ 1699.90
M-sfc16-22 2,2 0,49 17x0,07 138 W 72 x 24 EUR 1899,90 ohne MwSt: € 1596.55 / $ 1899.90
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.

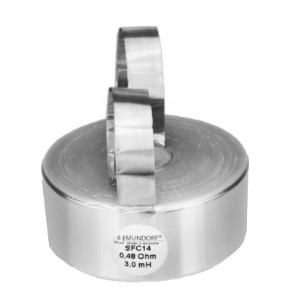

Mundorf Silberfolienspule SFC14

Mundorf Kupferfolienspulen (CFC), Mundorf Silberfolienspule SFC14

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-sfc14-010 0,10 0,06 28x0,07 542 W 39 x 34 EUR 619,90 ohne MwSt: € 520.92 / $ 619.90
M-sfc14-012 0,12 0,08 28x0,07 421 W 40 x 34 EUR 719,00 ohne MwSt: € 604.20 / $ 719.00
M-sfc14-015 0,15 0,08 28x0,07 421 W 40 x 34 EUR 799,90 ohne MwSt: € 672.18 / $ 799.90
M-sfc14-018 0,18 0,09 28x0,07 387 W 41 x 34 EUR 878,00 ohne MwSt: € 737.82 / $ 878.00
M-sfc14-022 0,22 0,11 28x0,07 338 W 43 x 34 EUR 949,90 ohne MwSt: € 798.24 / $ 949.90
M-sfc14-027 0,27 0,12 28x0,07 341 W 46 x 34 EUR 1038,00 ohne MwSt: € 872.27 / $ 1038.00
M-sfc14-033 0,33 0,12 28x0,07 373 W 49 x 34 EUR 1099,90 ohne MwSt: € 924.29 / $ 1099.90
M-sfc14-039 0,39 0,14 28x0,07 338 W 51 x 34 EUR 1249,00 ohne MwSt: € 1049.58 / $ 1249.00
M-sfc14-047 0,47 0,15 28x0,07 361 W 56 x 34 EUR 1499,90 ohne MwSt: € 1260.42 / $ 1499.90
M-sfc14-068 0,68 0,18 28x0,07 333 W 60 x 34 EUR 1799,90 ohne MwSt: € 1512.52 / $ 1799.90
M-sfc14-082 0,82 0,20 28x0,07 322 W 63 x 34 EUR 1979,90 ohne MwSt: € 1663.78 / $ 1979.90
M-sfc14-10 1,0 0,23 28x0,07 300 W 66 x 34 EUR 2199,90 ohne MwSt: € 1848.66 / $ 2199.90
M-sfc14-12 1,2 0,25 28x0,07 289 W 68 x 34 EUR 1456,90 ohne MwSt: € 1224.29 / $ 1456.90
M-sfc14-15 1,5 0,27 28x0,07 279 W 70 x 34 EUR 2699,90 ohne MwSt: € 2268.82 / $ 2699.90
M-sfc14-18 1,8 0,29 28x0,07 283 W 74 x 34 EUR 3185,90 ohne MwSt: € 2677.23 / $ 3185.90
M-sfc14-22 2,2 0,32 28x0,07 278 W 78 x 34 EUR 3699,90 ohne MwSt: € 3109.16 / $ 3699.90
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.



Mundorf Silber-Gold-Folienspule SGFC 16

Mundorf Kupferfolienspulen (CFC), Mundorf Silber-Gold-Folienspule SGFC 16

Die hervorrageden Klangcharakteristika der Baureihe SFC, können durch die Beimischung von 1% Gold höchster Reinheit bei der Serie SGFC punkto Natürlichkeit, Eleganz und Farcettenreichtum der Klangfarben nach Angeben von Mundorf nochmals gesteigert werden.

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-sgfc16-010 0,10 0,09 17x0,07 252 W 35 x 24 EUR 519,90 ohne MwSt: € 436.89 / $ 519.90
M-sgfc16-012 0,12 0,09 17x0,07 262 W 36 x 24 EUR 585,00 ohne MwSt: € 491.60 / $ 585.00
M-sgfc16-015 0,15 0,10 17x0,07 255 W 38 x 24 EUR 639,90 ohne MwSt: € 537.73 / $ 639.90
M-sgfc16-018 0,18 0,11 17x0,07 241 W 39 x 24 EUR 783,00 ohne MwSt: € 657.98 / $ 783.00
M-sgfc16-022 0,22 0,12 17x0,07 229 W 40 x 24 EUR 849,90 ohne MwSt: € 714.20 / $ 849.90
M-sgfc16-027 0,27 0,14 17x0,07 211 W 42 x 24 EUR 972,00 ohne MwSt: € 816.81 / $ 972.00
M-sgfc16-033 0,33 0,17 17x0,07 186 W 44 x 24 EUR 999,90 ohne MwSt: € 840.25 / $ 999.90
M-sgfc16-039 0,39 0,18 17x0,07 187 W 46 x 24 EUR 1129,00 ohne MwSt: € 948.74 / $ 1129.00
M-sgfc16-047 0,47 0,20 17x0,07 180 W 48 x 24 EUR 1199,90 ohne MwSt: € 1008.32 / $ 1199.90
M-sgfc16-068 0,68 0,23 17x0,07 176 W 52 x 24 EUR 1499,90 ohne MwSt: € 1260.42 / $ 1499.90
M-sgfc16-082 0,82 0,26 17x0,07 165 W 54 x 24 EUR 1729,00 ohne MwSt: € 1452.94 / $ 1729.00
M-sgfc16-10 1,0 0,30 17x0,07 160 W 58 x 24 EUR 1899,90 ohne MwSt: € 1596.55 / $ 1899.90
M-sgfc16-12 1,2 0,34 17x0,07 153 W 61 x 24 EUR 2049,00 ohne MwSt: € 1721.85 / $ 2049.00
M-sgfc16-15 1,5 0,39 17x0,07 147 W 65 x 24 EUR 2299,90 ohne MwSt: € 1932.69 / $ 2299.90
M-sgfc16-18 1,8 0,45 17x0,07 143 W 70 x 24 EUR 2498,00 ohne MwSt: € 2099.16 / $ 2498.00
M-sgfc16-22 2,2 0,49 17x0,07 138 W 72 x 24 EUR 2899,90 ohne MwSt: € 2436.89 / $ 2899.90
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.

Mundorf Silber-Goldfolienspule SGFC 14

L gibt die Induktivität, R den Gleichstromwiderstand, Draht-D den Draht-Durchmesser und DxH den Durchmesser und die Höhe der Spule an.

Wegen sehr wechselhafter Rohstoffpreise sind die Preise der Spulen auf Anfrage.

Art.Nr. L/mH R/Ohm Draht-
D/mm
Pmax*)
8Ohm
Spulenmaß
(DxH/mm)
Preis
M-sgfc14-010 0,10 0,06 28x0,07 542 W 39 x 34 EUR 949,90 ohne MwSt: € 798.24 / $ 949.90
M-sgfc14-012 0,12 0,07 28x0,07 481 W 40 x 34 EUR 1089,00 ohne MwSt: € 915.13 / $ 1089.00
M-sgfc14-015 0,15 0,08 28x0,07 421 W 40 x 34 EUR 1299,90 ohne MwSt: € 1092.35 / $ 1299.90
M-sgfc14-018 0,18 0,09 28x0,07 387 W 41 x 34 EUR 1398,00 ohne MwSt: € 1174.79 / $ 1398.00
M-sgfc14-022 0,22 0,10 28x0,07 372 W 43 x 34 EUR 1499,90 ohne MwSt: € 1260.42 / $ 1499.90
M-sgfc14-027 0,27 0,11 28x0,07 372 W 46 x 34 EUR 1598,00 ohne MwSt: € 1342.86 / $ 1598.00
M-sgfc14-033 0,33 0,13 28x0,07 344 W 49 x 34 EUR 1699,90 ohne MwSt: € 1428.49 / $ 1699.90
M-sgfc14-039 0,39 0,14 28x0,07 338 W 51 x 34 EUR 1928,00 ohne MwSt: € 1620.17 / $ 1928.00
M-sgfc14-047 0,47 0,17 28x0,07 319 W 56 x 34 EUR 2199,90 ohne MwSt: € 1848.66 / $ 2199.90
M-sgfc14-068 0,68 0,21 28x0,07 285 W 60 x 34 EUR 2799,90 ohne MwSt: € 2352.86 / $ 2799.90
M-sgfc14-082 0,82 0,23 28x0,07 280 W 63 x 34 EUR 3019,00 ohne MwSt: € 2536.97 / $ 3019.00
M-sgfc14-10 1,0 0,24 28x0,07 287 W 66 x 34 EUR 3399,90 ohne MwSt: € 2857.06 / $ 3399.90
M-sgfc14-12 1,2 0,25 28x0,07 289 W 68 x 34 EUR 3898,00 ohne MwSt: € 3275.63 / $ 3898.00
M-sgfc14-15 1,5 0,26 28x0,07 290 W 70 x 34 EUR 4199,90 ohne MwSt: € 3529.33 / $ 4199.90
M-sgfc14-18 1,8 0,29 28x0,07 283 W 74 x 34 EUR 4789,00 ohne MwSt: € 4024.37 / $ 4789.00
M-sgfc14-22 2,2 0,32 28x0,07 278 W 78 x 34 EUR 5599,90 ohne MwSt: € 4705.80 / $ 5599.90
*) Pmax 8Ohm ist die Leistung, die die Spule in Serie zu einem 8 Ohm Tieftöner an diesen abgeben kann, wenn freie Luftzirkulation bei 20°C vorliegt. Bei 4 Ohm-Lautsprecher ist der Wert zu halbieren.
