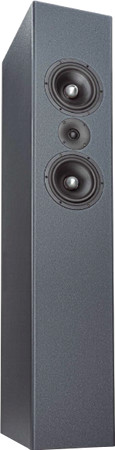

Naos   Altavoz Torre por K+T 5/2017

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 90 dB
  • Dimensiones (ancho x alto x profundidad): 1350 x 250 x 360 mm
  • Rango de frecuencia (-8dB): 30 a 24000 Hz
  • Frecuencia (s) Crossover: 2000 Hz
  • Principio: Acústica Bass-reflex

Naos es una columna acústica de dos vías

Naos es un altavoz bass reflex con chasis fabricado por las empresas Alcone y Wavecor.

El kit incluye los siguientes altavoces:
- un altavoz de agudos Alcone AC15
- dos altavoz de medios graves Wavecor WF182CU13

El altavoz ha sido desarrollado por Thomas Schmidt, Daniel Gattig y Dennis Frank .

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada. El diagrama de cascada está casi exento de errores A una presión sonora de 85 dB (1 m) las distorsiones no lineales son extremadamente reducidas, situándose claramente por debajo del 0,2%, en rangos de frecuencia superiores a 400 Hz. A una presión sonora de 95 dB (1m) y en rangos de frecuencia entre 400 y 8 000 Hz estas distorsiones no sobrepasan el 0,5%, lo cual constituye un valor excelente.

Nuestro kit de montaje se compone de

  • Alcone tweeter AC15, fabric tweeter 95 dB
  • 2x WF182CU13, Wavecor Mid/Woofer, 8 Ohm, paper cone, BD, phase plug
  • Bass reflex tube HP100, 100x200 mm, black
  • 3x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK28 I, gold plated (one pair, red and black)
  • 3m Speaker cable 2x1.5 mm2 black/red
  • 1,5x Pan screws 3.5x17 black, 8 pieces
  • 0,5x Pan screws 4x20 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera .

  • Audaphon MKP CAP Superior 6.8 uF / 400 Vdc
  • Audaphon MKT CAP 8.2 uF / 160 Vdc
  • Audaphon MKT CAP 10 uF / 160 Vdc
  • Mundorf air core coil L140, 0.47 mH/0.19 Ohm
  • Mundorf air core coil L140, 1.5 mH/0.38 Ohm
  • 0.7 mm air core coil, 0.68 mH/0.70 Ohm
  • Metal-oxide resistor, 10W 3.9 Ohm (orange-white-gold)
  • Metal-oxide resistor, 10W 15 Ohm (brown-green-black)

Kit sin la caja, precio por altavoz   EUR 560,00 sin IVA: € 470.59 / $ 522.35

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en los altavoces de banda ancha, en los que la calidad es determinante, son los excelentes Clarity Cap PWA MKP, de 160 voltios .

  • ClarityCap CSA capacitor 6.8 uF / 630 Vdc
  • Audaphon MKP CAP Superior 18 uF / 400 Vdc
  • Mundorf baked varnish air core coil BL71, 0.68 mH/0.71 Ohm
  • Mundorf baked varnish air core coil BL140, 0.47 mH/0.19 Ohm
  • Mundorf baked varnish air core coil BL140, 1.5 mH/0.38 Ohm
  • Metal-oxide resistor, 10W 3.9 Ohm (orange-white-gold)
  • Metal-oxide resistor, 10W 15 Ohm (brown-green-black)

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 593,00 sin IVA: € 498.32 / $ 553.13

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 13,60 sin IVA: € 11.43 / $ 12.69

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.38
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
